Bei der Herstellung von Mikrokavitätssensoren dient die Plasma-unterstützte chemische Gasphasenabscheidung (PECVD) als primäre Herstellungsmethode zur Definition der 3D-Architektur des Sensors. Sie wird verwendet, um einen präzisen Mehrschichtstapel abzuscheiden, der speziell aus einer opferfähigen Siliziumschicht gefolgt von einer funktionellen Siliziumnitrid (SiNx)-Schicht besteht.
Kernpunkt: Der Nutzen von PECVD geht über die einfache Materialabscheidung hinaus; es ist ein Werkzeug für mechanisches Engineering im mikroskopischen Maßstab. Durch die Manipulation von Plasmaparametern induziert das System eine spezifische innere Spannung in der Schicht. Diese Spannung ist der "Motor", der das flache Material zwingt, sich zu einer rohrförmigen Mikrokavität selbst zusammenzusetzen, sobald die opferfähige Schicht entfernt ist.
Der Mechanismus der Mikrokavitätsbildung
Die Herstellung dieser Sensoren beruht auf der Umwandlung eines 2D-Films in eine 3D-Struktur. PECVD ist der entscheidende Ermöglicher dieser Transformation durch drei spezifische Funktionen.
Präzises Schichtstapeln
Das System scheidet zunächst eine opferfähige Siliziumschicht auf dem Substrat ab. Diese Schicht dient als temporäres Gerüst, das später im Prozess chemisch entfernt wird.
Unmittelbar danach wird eine Siliziumnitrid (SiNx)-Schicht darauf abgeschieden. Diese oberste Schicht wird schließlich zur Wand des Mikrokavitätssensors.
Kontrolle der inneren Spannung
Dies ist die kritischste Funktion des PECVD-Systems in diesem Zusammenhang. Durch die Anpassung der Plasmaentladungsparameter können Ingenieure die Restspannung in der Siliziumnitrid-Schicht feinabstimmen.
Das Ziel ist keine neutrale, spannungsfreie Beschichtung. Stattdessen wird der Prozess bewusst so eingestellt, dass ein kontrollierter Unterschied in den Spannungsgradienten über die Dicke der Schicht hinweg erzeugt wird.
Steuerung des Selbsteinrollungsverhaltens
Nach Abschluss der Abscheidung wird die darunter liegende opferfähige Siliziumschicht weggeätzt. Da die Siliziumnitrid-Schicht die durch den PECVD-Prozess erzeugte innere Spannung speichert, setzt sie diese Energie mechanisch frei.
Bei der Freisetzung durchläuft der mikrodünne Film ein Selbsteinrollungsverhalten. Er krümmt sich, um die gewünschte rohrförmige Mikrokavitätsstruktur zu bilden, die vollständig von den während der PECVD-Phase definierten Spannungseigenschaften angetrieben wird.
Die Prozessumgebung
Um die für Mikrokavitätssensoren erforderliche Präzision zu erreichen, nutzt das PECVD-System spezifische operationelle Vorteile gegenüber der Standard-Thermobeschichtung.
Niedertemperaturabscheidung
Die Standard-Gasphasenabscheidung erfordert oft hohe Temperaturen, die empfindliche Mikrostrukturen beschädigen können. PECVD arbeitet bei deutlich niedrigeren Substrattemperaturen.
Die Energie, die zum Brechen chemischer Bindungen benötigt wird, wird durch das Plasma anstelle von Wärme geliefert. Dies erhält die strukturelle Integrität der darunter liegenden Schichten und gewährleistet gleichzeitig die Bildung hochwertiger Filme.
Plasma-gestützte Reaktionen
Der Prozess findet in einer Vakuumkammer statt, wobei Vorläufergase wie Silan (SiH4) und Ammoniak (NH3) verwendet werden.
Parallele Elektroden erzeugen eine Hochfrequenz- oder Gleichstromentladung, um diese Gase zu einem Plasma zu ionisieren. Diese energiereichen Ionen binden sich effizient an die Oberfläche und ermöglichen dichte, gleichmäßige Beschichtungen auch bei niedrigeren Temperaturen.
Verständnis der Kompromisse
Obwohl PECVD für die Herstellung dieser Sensoren unerlässlich ist, erfordert der Prozess eine sorgfältige Verwaltung spezifischer Variablen, um Fehler zu vermeiden.
Spannungsgleichgewicht vs. Strukturelles Versagen
Die Fähigkeit zur "Spannungs-Engineering" ist ein zweischneidiges Schwert. Wenn die durch das Plasma induzierte Spannung zu hoch ist, kann die Schicht beim Entfernen reißen oder zerbrechen.
Umgekehrt, wenn die Spannung zu niedrig ist, erzeugt die Schicht nicht genügend Kraft, um sich zu einer Röhre zu rollen. Die Plasma-Parameter müssen in einem sehr engen Fenster eingestellt werden, um sicherzustellen, dass der Rollradius dem Sensordesign entspricht.
Gleichmäßigkeitsbeschränkungen
Inkonsistenzen im Plasmafeld können zu ungleichmäßiger Schichtdicke oder ungleichmäßiger Spannungsverteilung führen.
Wenn die Spannung über den Wafer hinweg nicht gleichmäßig ist, können die resultierenden Mikrokavitäten ungleichmäßig rollen oder konische Formen annehmen, anstatt perfekte Röhren zu bilden, was die Sensorleistung beeinträchtigt.
Die richtige Wahl für Ihr Projekt treffen
Die Anwendung von PECVD hängt stark von den spezifischen Anforderungen Ihres Mikrokavitätsdesigns ab.
- Wenn Ihr Hauptaugenmerk auf geometrischer Präzision liegt: Priorisieren Sie die Kalibrierung der Plasmaentladungsparameter, um sicherzustellen, dass der innere Spannungsgradient den exakten Rollradius für Ihre Zielresonanzfrequenz liefert.
- Wenn Ihr Hauptaugenmerk auf Materialintegrität liegt: Nutzen Sie die Niedertemperaturfähigkeiten von PECVD, um thermische Spannungen oder Diffusion zwischen dem opferfähigen Silizium und den aktiven Siliziumnitrid-Schichten zu verhindern.
Letztendlich beruht der Erfolg bei der Herstellung von Mikrokavitätssensoren darauf, das PECVD-System nicht nur als Beschichtungswerkzeug zu betrachten, sondern als Mittel, um mechanische potentielle Energie in das Material selbst zu programmieren.
Zusammenfassungstabelle:
| Prozessphase | Material/Komponente | Rolle des PECVD-Systems |
|---|---|---|
| 1. Gerüst | Opferfähiges Silizium | Scheidet temporäre Basisschicht für chemische Entfernung ab |
| 2. Aktive Schicht | Siliziumnitrid (SiNx) | Scheidet funktionelle Schicht mit programmierter innerer Spannung ab |
| 3. Spannungs-Engineering | Plasma-Parameter | Kontrolliert Spannungsgradienten zur Definition des Rollradius |
| 4. Bildung | Selbsteinrollende Röhre | Niedertemperaturabscheidung erhält die strukturelle Integrität von 3D-Strukturen |
Verbessern Sie Ihre Mikrofertigungspräzision mit KINTEK
Schöpfen Sie das volle Potenzial Ihrer Forschung mit KINTEKs fortschrittlicher PECVD-Technologie aus. Unterstützt durch erstklassige F&E und Weltklasse-Fertigung bieten wir Hochleistungs-CVD-Systeme, Muffel-, Röhren-, Rotations- und Vakuumöfen, die speziell für die strengen Anforderungen der Mikrokavitätssensor-Entwicklung entwickelt wurden.
Ob Sie kundenspezifische Plasma-Parameter für präzises Spannungs-Engineering oder spezielle Labor-Hochtemperaturgeräte benötigen, unsere Systeme sind vollständig an Ihre spezifischen Anforderungen anpassbar. Kontaktieren Sie uns noch heute, um mit einem technischen Experten zu sprechen und erfahren Sie, wie KINTEK Ihnen helfen kann, mechanische Exzellenz in Ihre Materialien der nächsten Generation zu programmieren.

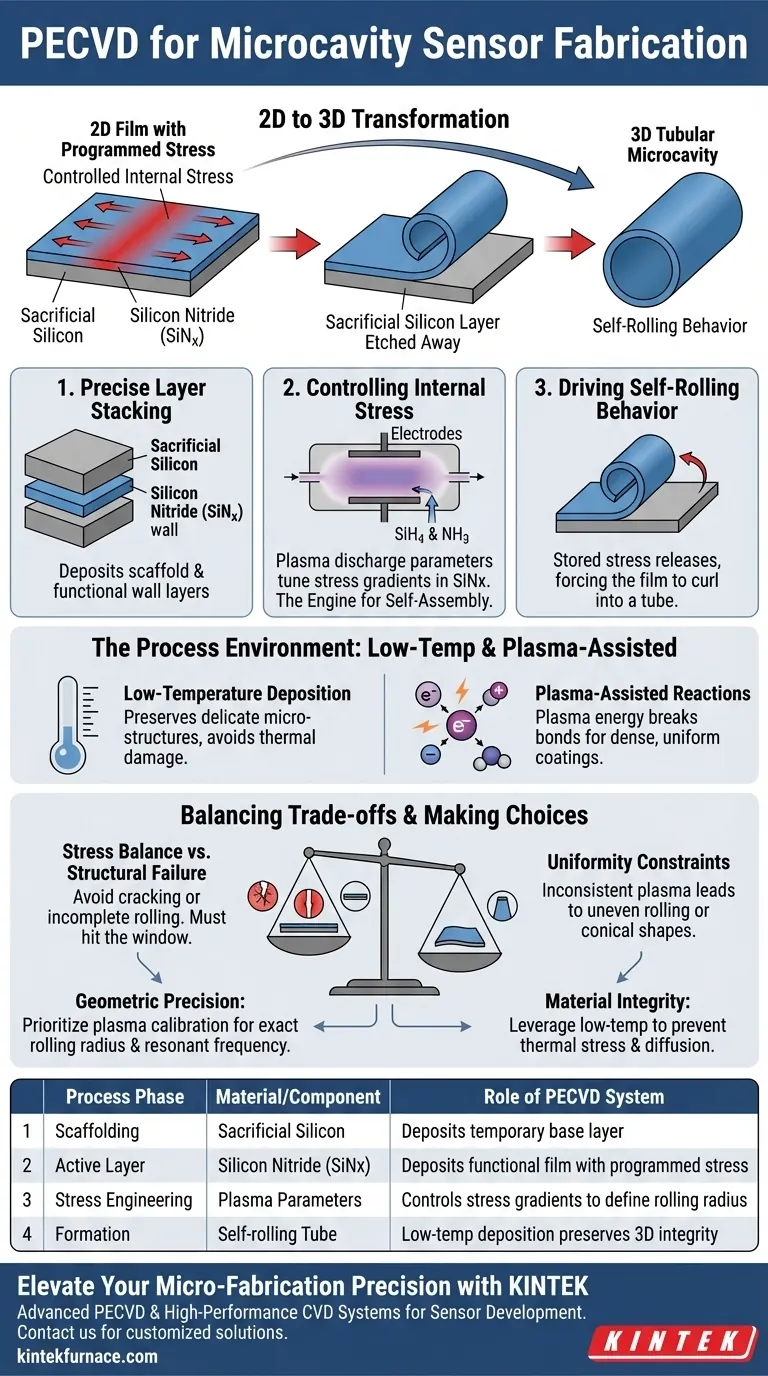

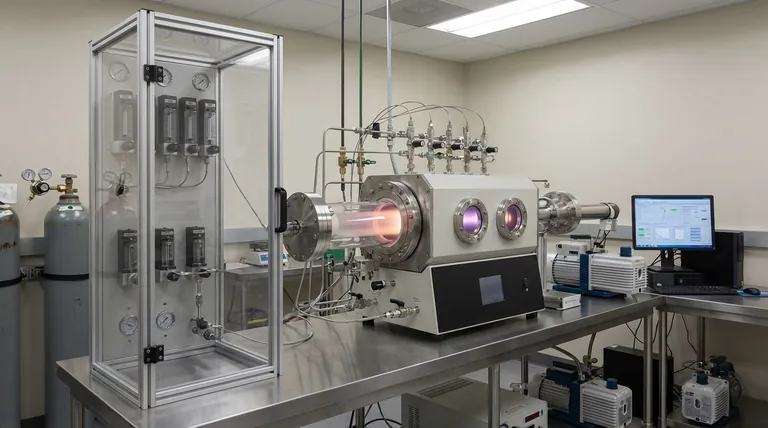

Visuelle Anleitung
