CVD & PECVD Furnace

Schiebe-PECVD-Rohroofen mit Flüssigvergaser-PECVD-Maschine

Artikelnummer : KT-PE12

Preis variiert je nach Spezifikationen und Anpassungen

Max. Temperatur: 1200℃
HF-Plasma-Ausgangsleistung: 5-500W
Nenn-Vakuumdruck: 10Pa~6x10-4Pa

Versand:

Kontaktieren Sie uns um Versanddetails zu erhalten. Genießen Sie Garantie für pünktliche Lieferung.

Beschreibung
Downloads

Spezifikationen Fordern Sie Ihr individuelles Angebot an 👋

Anfrage

Chat Spezifikationen

Warum uns wählen

Einfacher Bestellprozess, Qualitätsprodukte und engagierter Support für Ihren Geschäftserfolg.

Einfacher Prozess Qualität gesichert Engagierter Support

Präzise Dünnschichtabscheidung freischalten

Der KINTEK Schiebe-PECVD-Rohroofen mit Flüssigvergaser ist ein hochmodernes System, das für die vielseitige und leistungsstarke Dünnschichtabscheidung entwickelt wurde. Er wurde konzipiert, um den strengen Anforderungen moderner Forschung und Produktion gerecht zu werden, und kombiniert eine 500-W-HF-Plasmaquelle, einen innovativen ausziehbaren Ofen für schnelle thermische Zyklen, eine präzise Gasflusssteuerung und eine robuste Vakuumstation. Ob für Elektronik, Halbleiter, Optik oder fortgeschrittene Materialwissenschaften – dieses System liefert außergewöhnliche Ergebnisse und Zuverlässigkeit. Bei KINTEK nutzen wir unsere umfassende F&E-Expertise und unsere eigene Fertigung, um fortschrittliche Ofenlösungen wie diese anzubieten und eine starke Tiefenanpassung zu ermöglichen, um Ihre einzigartigen experimentellen Anforderungen präzise zu erfüllen.

Hauptmerkmale & Vorteile

Der Schiebe-PECVD-Rohroofen mit Flüssigvergaser-PECVD-Maschine bietet zahlreiche Vorteile zur Verbesserung Ihrer Forschung und Produktion:

Verbesserte Energieerzeugung: Die innovative Graphitschiffchen-Struktur verbessert die Leistungsabgabe von Solarzellen-Wafern erheblich.
Gleichmäßige Zellenqualität: Eliminiert effektiv Farbunterschiede in tubulären PECVD-Zellen und gewährleistet konsistente Ergebnisse.
Vielseitige HF-Plasmaquelle: Verfügt über eine automatisch anpassende HF-Plasmaquelle mit einem breiten Ausgangsleistungsbereich (5-500 W) für eine stabile und anpassungsfähige Leistung in verschiedenen Anwendungen.
Schnelle thermische Zyklen: Das Schiebesystem der Ofenkammer ermöglicht schnelles Aufheizen und Abkühlen, was die Bearbeitungszeit erheblich verkürzt. Eine zusätzliche Zwangsluftzirkulation beschleunigt die Abkühlrate weiter.
Automatisierter Betrieb: Die optionale automatisierte Schiebebewegung erhöht die Effizienz und reduziert manuelle Eingriffe für optimierte Arbeitsabläufe.
Präzises Temperaturmanagement: Die programmierbare PID-Temperaturregelung gewährleistet eine genaue Temperaturregulierung. Unterstützt Fernsteuerung und zentrale Steuerung für zusätzlichen Komfort und betriebliche Flexibilität.
Genaue Gassteuerung: Hochpräzise MFC-Massendurchflussmesser steuern die Quellgase exakt und gewährleisten eine stabile, konsistente und vorgemischte Gaszufuhr.
Hochleistungs-Vakuumsystem: Der Vakuumflansch aus Edelstahl mit mehreren Anschlussports ermöglicht verschiedene Vakuumpumpenkonfigurationen und gewährleistet einen hohen Vakuumgrad sowie eine zuverlässige Abdichtung.
Benutzerfreundliche Schnittstelle: Ausgestattet mit dem CTF Pro 7-Zoll-TFT-Touchscreen-Controller, der die Programmeinstellung und den Betrieb vereinfacht und eine einfache Analyse historischer Daten ermöglicht.

Vielseitige Anwendungen

Der Schiebe-PECVD-Rohroofen mit Flüssigvergaser-PECVD-Maschine ist ideal für eine Vielzahl von Anwendungen, darunter:

Chemische Gasphasenabscheidung (CVD)
Plasmaunterstützte chemische Gasphasenabscheidung (PECVD)
Dünnschichtabscheidung für verschiedene Materialien
Herstellung und Forschung von Solarzellen
Halbleiterverarbeitung
Forschung und Entwicklung in der Nanotechnologie
Fortgeschrittene materialwissenschaftliche Studien
Allgemeine Forschung und Entwicklung in kontrollierten Atmosphären

Entdecken Sie unsere Systemkonfigurationen

KINTEK bietet verschiedene CVD-System-Setups an, um unterschiedliche experimentelle Anforderungen zu erfüllen. Nachfolgend finden Sie Beispiele für verfügbare Konfigurationen:

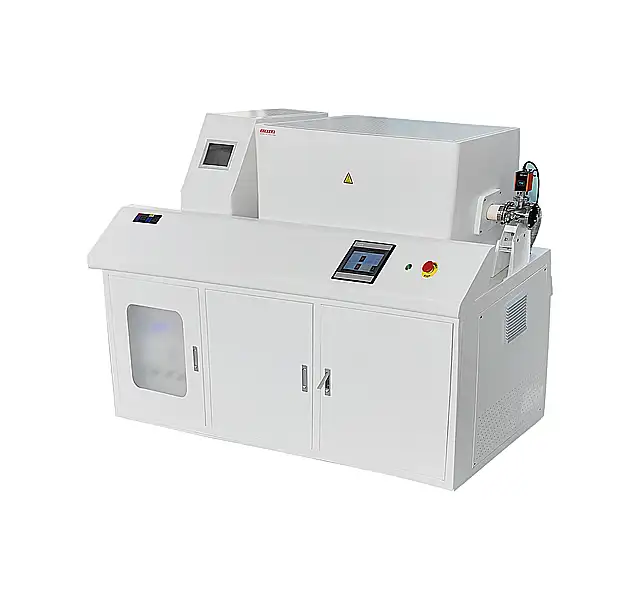

PECVD side

Funktionsprinzip

Der Schiebe-PECVD-Rohroofen mit Flüssigvergaser-PECVD-Maschine nutzt Niedertemperaturplasma, um eine Glimmentladung an der Kathode (Probenträger) der Prozesskammer zu erzeugen. Die Glimmentladung (oder eine andere Wärmequelle) erhöht die Temperatur der Probe auf ein vorgegebenes Niveau. Anschließend werden kontrollierte Mengen an Prozessgas eingeleitet, die chemische und Plasmareaktionen eingehen, um einen festen Film auf der Oberfläche der Probe zu bilden.

Integrierte Sicherheitsvorteile

Überstrom- und Übertemperaturschutz: Der Ofen ist mit einem Überstromschutz und Übertemperatur-Alarmfunktionen ausgestattet, die den Strom automatisch abschalten, wenn Grenzwerte überschritten werden.
Thermoelement-Fehlererkennung: Eine integrierte Thermoelement-Erkennungsfunktion stoppt die Heizung und löst einen Alarm aus, wenn ein defektes oder ausgefallenes Thermoelement erkannt wird, um unkontrolliertes Aufheizen zu verhindern.
Stromausfall-Neustartfunktion: Der PE Pro-Controller unterstützt eine Neustartfunktion nach Stromausfall, die es dem Ofen ermöglicht, sein Heizprogramm automatisch fortzusetzen, sobald die Stromversorgung nach einem Ausfall wiederhergestellt ist.

Technische Spezifikationen

Ofenmodell	KT-PE12-60
Max. Temperatur	1200℃
Konstante Arbeitstemperatur	1100℃
Ofenrohrmaterial	Hochreiner Quarz
Ofenrohrdurchmesser	60mm
Länge der Heizzone	1x450mm
Kammermaterial	Japanische Aluminiumoxidfaser
Heizelement	Cr2Al2Mo2 Drahtspule
Heizrate	0-20℃/min
Thermoelement	Eingebaut Typ K
Temperaturregler	Digitaler PID-Regler/Touchscreen-PID-Regler
Temperaturregelgenauigkeit	±1℃
Schiebedistanz	600mm
HF-Plasmaeinheit
Ausgangsleistung	5 - 500W einstellbar mit ± 1% Stabilität
HF-Frequenz	13,56 MHz ±0,005% Stabilität
Reflexionsleistung	350W max.
Anpassung	Automatisch
Geräuschpegel
Kühlung	Luftkühlung.
Gasprazisions-Steuereinheit
Durchflussmesser	MFC-Massendurchflussmesser
Gaskanäle	4 Kanäle
Durchflussrate	MFC1: 0-5SCCM O2 MFC2: 0-20SCMCH4 MFC3: 0- 100SCCM H2 MFC4: 0-500 SCCM N2
Linearität	±0,5% F.S.
Wiederholbarkeit	±0,2% F.S.
Rohrleitung und Ventil	Edelstahl
Maximaler Betriebsdruck	0,45MPa
Durchflussregler	Digitaler Drehknopfregler/Touchscreen-Regler
Standard-Vakuumeinheit (Optional)
Vakuumpumpe	Drehschieber-Vakuumpumpe
Pumpenförderstrom	4L/S
Vakuum-Sauganschluss	KF25
Vakuummeter	Pirani/Widerstands-Silizium-Vakuummeter
Nennvakuumdruck	10Pa
Hochvakuumeinheit (Optional)
Vakuumpumpe	Drehschieberpumpe + Molekularpumpe
Pumpenförderstrom	4L/S + 110L/S
Vakuum-Sauganschluss	KF25
Vakuummeter	Kombinations-Vakuummeter
Nennvakuumdruck	6x10-4Pa
Obige Spezifikationen und Setups können angepasst werden

Inhalt des Standardpakets

Nr.	Beschreibung	Menge
1	Ofen	1
2	Quarzrohr	1
3	Vakuumflansch	2
4	Rohr-Thermoblock	2
5	Haken für Rohr-Thermoblock	1
6	Hitzebeständiger Handschuh	1
7	HF-Plasmaquelle	1
8	Präzise Gassteuerung	1
9	Vakuumeinheit	1
10	Bedienungsanleitung	1

Anpassung & Optionale Setups

Bei KINTEK sind wir stolz auf unsere starke Fähigkeit zur Tiefenanpassung. Wir können den Schiebe-PECVD-Rohroofen genau auf Ihre einzigartigen experimentellen Anforderungen zuschneiden. Verfügbare optionale Setups umfassen:

Gaserkennung und -überwachung im Rohr (z. B. H2, O2)
Unabhängige Systeme zur Überwachung und Aufzeichnung der Ofentemperatur
RS 485-Kommunikationsanschluss für PC-Fernsteuerung und Datenexport
Kundenspezifische Steuerung der Gaszufuhrrate (Massendurchflussmesser oder Schwebekörper-Durchflussmesser)
Fortschrittlicher Touchscreen-Temperaturregler mit vielseitigen, bedienerfreundlichen Funktionen
Verschiedene Hochvakuumpumpstation-Setups (z. B. Drehschieberpumpe, Molekularpumpe, Diffusionspumpe)

Partnern Sie mit KINTEK für Ihren Bedarf an fortschrittlichen Öfen

Der Schiebe-PECVD-Rohroofen von KINTEK ist auf Anpassungsfähigkeit und hohe Leistung ausgelegt. Wir verstehen, dass Ihre Forschung einzigartig ist. Nutzen Sie unsere starken Tiefenanpassungsmöglichkeiten, um dieses System genau auf Ihre Spezifikationen zuzuschneiden. Ob Sie andere Temperaturbereiche, spezifische Gaskonfigurationen, fortschrittliche Steuerungsfunktionen oder einzigartige Vakuum-Setups benötigen, unser Expertenteam steht Ihnen zur Seite.
