Kurz gesagt, die Metallorganische Chemische Gasphasenabscheidung (MOCVD) ist ein hochpräziser Herstellungsprozess, der zum Wachstum der grundlegenden kristallinen Schichten von Hochleistungs-Halbleiterbauelementen verwendet wird. Es ist die wesentliche Technologie hinter modernen LEDs, Lasern, 5G-Verstärkern und hocheffizienten Solarzellen. MOCVD funktioniert, indem Atome in ultradünnen, perfekt geordneten Schichten auf einem Wafer abgeschieden werden, um komplexe elektronische Strukturen von Grund auf aufzubauen.
Der Hauptzweck von MOCVD besteht nicht nur darin, einen dünnen Film abzuscheiden, sondern ein epitaktisches Wachstum zu erreichen – die Schaffung einer makellosen Einkristallstruktur mit Kontrolle auf atomarer Ebene. Diese Perfektion ermöglicht die einzigartigen elektronischen und optischen Eigenschaften, die von den fortschrittlichsten Halbleiterkomponenten gefordert werden.
Das Kernprinzip: Bauen mit Atomen
MOCVD ist eine spezialisierte Form der Chemischen Gasphasenabscheidung (CVD). Das Verständnis seiner Komponenten hilft, seine einzigartige Rolle zu verdeutlichen.
Der Prozess der „Gasphasenabscheidung“
Im Kern beinhaltet der Prozess das Einbringen von Vorläufergasen in eine Reaktionskammer, die ein Substrat enthält, typischerweise einen Wafer aus Saphir, Silizium oder Siliziumkarbid.
Die Kammer wird erhitzt, wodurch die Gase reagieren und einen dünnen, festen Materialfilm auf der Oberfläche des Wafers abscheiden, eine Atomlage nach der anderen.
Die „Metallorganischen“ Vorläufer
Der Begriff „metallorganisch“ bezieht sich auf die verwendeten spezifischen Vorläufergase. Dies sind komplexe Moleküle, die die gewünschten Metallatome (wie Gallium, Indium oder Aluminium) enthalten, die an organische Verbindungen gebunden sind.
Die Verwendung dieser spezifischen chemischen Vorläufer ermöglicht eine außergewöhnlich hohe Reinheit und präzise Kontrolle über die Zusammensetzung der abgeschiedenen Endschicht.
Das Ergebnis: Kristalline Perfektion
Das Ziel von MOCVD ist es, einen Film zu erzeugen, der die zugrunde liegende Kristallstruktur des Wafers perfekt nachbildet. Dieser als Epitaxie bekannte Prozess führt zu einem großflächigen, fehlerfreien Kristall.
Diese strukturelle Perfektion ist für Hochleistungsbauelemente nicht verhandelbar, da selbst geringfügige Defekte im Kristallgitter seine elektronische oder optische Leistung beeinträchtigen können.
Wichtige Anwendungen, die durch MOCVD ermöglicht werden
Die Präzision von MOCVD macht es unverzichtbar für die Herstellung von Bauelementen, bei denen die Materialqualität direkt die Leistung bestimmt.
Hochleistungs-LEDs
Nahezu alle modernen Hochleistungs-LEDs (HB-LEDs) – einschließlich der blauen LEDs, die weißes Licht ermöglichen – werden mit MOCVD hergestellt. Die Technologie wird verwendet, um die empfindliche, mehrschichtige Struktur aus Galliumnitrid (GaN) aufzubauen, die Elektrizität effizient in Licht umwandelt.
Laser und photonische Bauelemente
Halbleiterlaser, die alles von der Glasfaserkommunikation bis hin zu Blu-ray-Playern und Gesichtserkennungssensoren antreiben, sind auf die fehlerfreien kristallinen Schichten angewiesen, die durch MOCVD erzeugt werden. Die genaue Dicke jeder Schicht bestimmt die exakte Wellenlänge (Farbe) des Laserlichts.
Hochfrequenzelektronik
MOCVD ist entscheidend für die Herstellung von Transistoren mit hoher Elektronenmobilität (HEMTs). Diese Komponenten, oft aus GaN gefertigt, sind wesentlich für Hochfrequenz- und Hochleistungsanwendungen wie 5G-Basisstationen, fortschrittliche Radarsysteme und effiziente Leistungswandler.
Fortschrittliche Photovoltaik
Die effizientesten Solarzellen der Welt sind Mehrfachsolarzellen, die viele verschiedene Halbleiterschichten übereinander geschichtet enthalten. Jede Schicht ist darauf abgestimmt, einen anderen Teil des Sonnenspektrums aufzunehmen. MOCVD ist der einzig praktikable Weg, diese komplexen Hochleistungsstapel herzustellen.
Abwägung der Kompromisse
Obwohl MOCVD leistungsstark ist, handelt es sich um ein hochspezialisiertes Werkzeug, das nur dann eingesetzt wird, wenn seine Präzision absolut notwendig ist.
Hohe Kosten und Komplexität
MOCVD-Reaktoren sind hochentwickelte, teure Maschinen. Auch die metallorganischen Vorläuferchemikalien sind kostspielig und können giftig und entflammbar sein, was erhebliche Sicherheitsinfrastruktur erfordert.
Langsamere Abscheidungsraten
Das Erreichen von Perfektion auf atomarer Ebene ist ein langsamer, bewusster Prozess. Für Anwendungen, die dicke, weniger kritische Filme erfordern (wie Schutzbeschichtungen), sind andere schnellere und kostengünstigere Abscheidungsmethoden weitaus besser geeignet.
Nicht für alle Materialien geeignet
MOCVD ist der Meister der Verbindungshalbleiter wie Galliumnitrid (GaN) und Indiumphosphid (InP). Für die Abscheidung einfacherer Schichten wie Siliziumnitrid-Isolatoren in Standard-Mikrochips sind jedoch andere CVD-Varianten wirtschaftlicher und effizienter.
Die richtige Wahl für Ihr Ziel treffen
Die Entscheidung für den Einsatz von MOCVD wird ausschließlich durch den Bedarf an kristalliner Perfektion im Endprodukt bestimmt.
- Wenn Ihr Hauptaugenmerk auf Optoelektronik (LEDs, Laser) liegt: MOCVD ist der nicht verhandelbare Industriestandard für die Herstellung der zentralen lichtemittierenden oder lichtempfangenden Strukturen.
- Wenn Ihr Hauptaugenmerk auf Hochleistungs-Hochfrequenztechnik (5G, Radar) liegt: MOCVD ist die Schlüsseltechnologie, die die Herstellung der fortschrittlichen Galliumnitrid (GaN)-Transistoren ermöglicht, die für hohe Leistung erforderlich sind.
- Wenn Ihr Hauptaugenmerk auf der allgemeinen Mikrochip-Fertigung liegt: Sie werden häufiger auf andere CVD-Methoden zur Abscheidung von Isolier- oder Schutzschichten stoßen, da MOCVD ein Spezialwerkzeug für aktive Bauelementschichten und nicht für Massenfilme ist.
Letztendlich ist MOCVD die Konstruktionstechnik im atomaren Maßstab, die die Motoren unserer modernen photonischen und drahtlosen Welt aufbaut.
Zusammenfassungstabelle:
| Schlüsselanwendung | Material/Bauelement | Warum MOCVD unerlässlich ist |
|---|---|---|
| Hochleistungs-LEDs (HB-LEDs) | Galliumnitrid (GaN) | Ermöglicht das epitaktische Wachstum komplexer, effizienter lichtemittierender Strukturen. |
| Halbleiterlaser | GaN, Indiumphosphid (InP) | Erzeugt fehlerfreie kristalline Schichten für präzise Wellenlängensteuerung. |
| 5G & Hochfrequenzelektronik | GaN HEMTs | Produziert die für Leistung und Geschwindigkeit erforderlichen Transistoren mit hoher Elektronenmobilität. |
| Hocheffiziente Solarzellen | Mehrfachsolarzellen | Ermöglicht die präzise Stapelung verschiedener Halbleiterschichten zur Absorption von mehr Licht. |
Bereit für den Bau Ihres Halbleiterbauelements der nächsten Generation?
KINTEK nutzt außergewöhnliche F&E und die eigene Fertigung und bietet verschiedenen Laboren fortschrittliche Hochtemperatur-Ofenlösungen, die für Prozesse wie MOCVD entscheidend sind. Unsere Produktlinie, einschließlich Rohröfen, Vakuum- & Atmosphärenöfen und CVD/PECVD-Systemen, wird durch unsere starke Fähigkeit zur Tiefenanpassung ergänzt, um Ihre einzigartigen Anforderungen an epitaktisches Wachstum und Materialforschung präzise zu erfüllen.
Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere Lösungen Ihre F&E- und Produktionskapazitäten verbessern können.

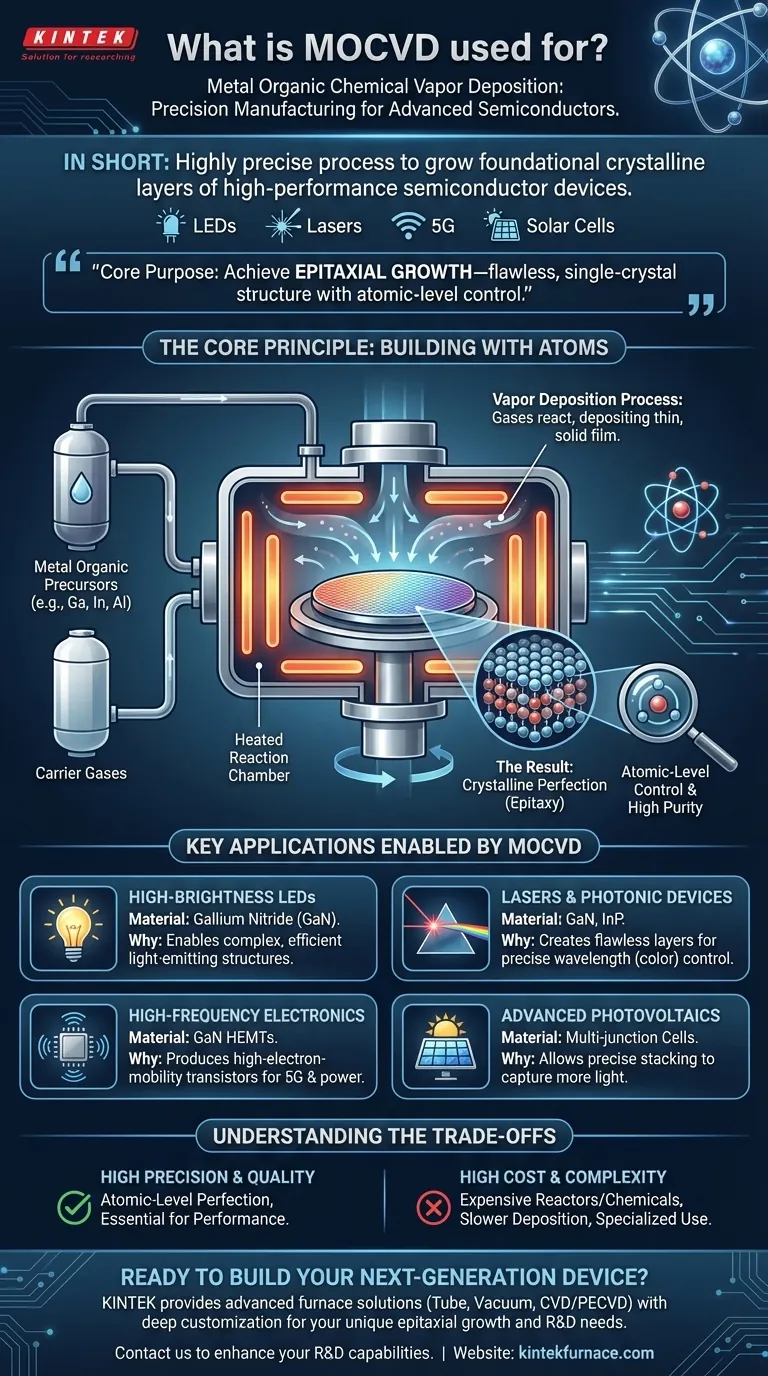

Visuelle Anleitung
