Wie Wird Mpcvd Bei Der Herstellung Von Polykristallinen Diamant-Optikkomponenten Eingesetzt? Entdecken Sie Hochreines Diamantwachstum Für Die Optik

Kurz gesagt, die Mikrowellen-Plasma-chemische Gasphasenabscheidung (MPCVD) ist ein Verfahren, das hochreine polykristalline Diamantfilme erzeugt, indem eine Gasmischung mittels Mikrowellen in ein Plasma umgewandelt wird. Diese Methode eignet sich hervorragend zur Herstellung optischer Komponenten, da sie außergewöhnlich transparente und langlebige Diamantschichten erzeugt, ohne die Kontaminationen, die bei anderen Techniken auftreten.

Der Hauptvorteil von MPCVD ist die Fähigkeit, ein hochdichtes, kontaminationsfreies Plasma zu erzeugen. Dies ermöglicht das schnelle Wachstum von optisch reinem Diamanten mit präzise kontrollierten Eigenschaften, was es zur überlegenen Methode für anspruchsvolle Anwendungen wie Hochleistungslaserfenster und langlebige Linsen macht.

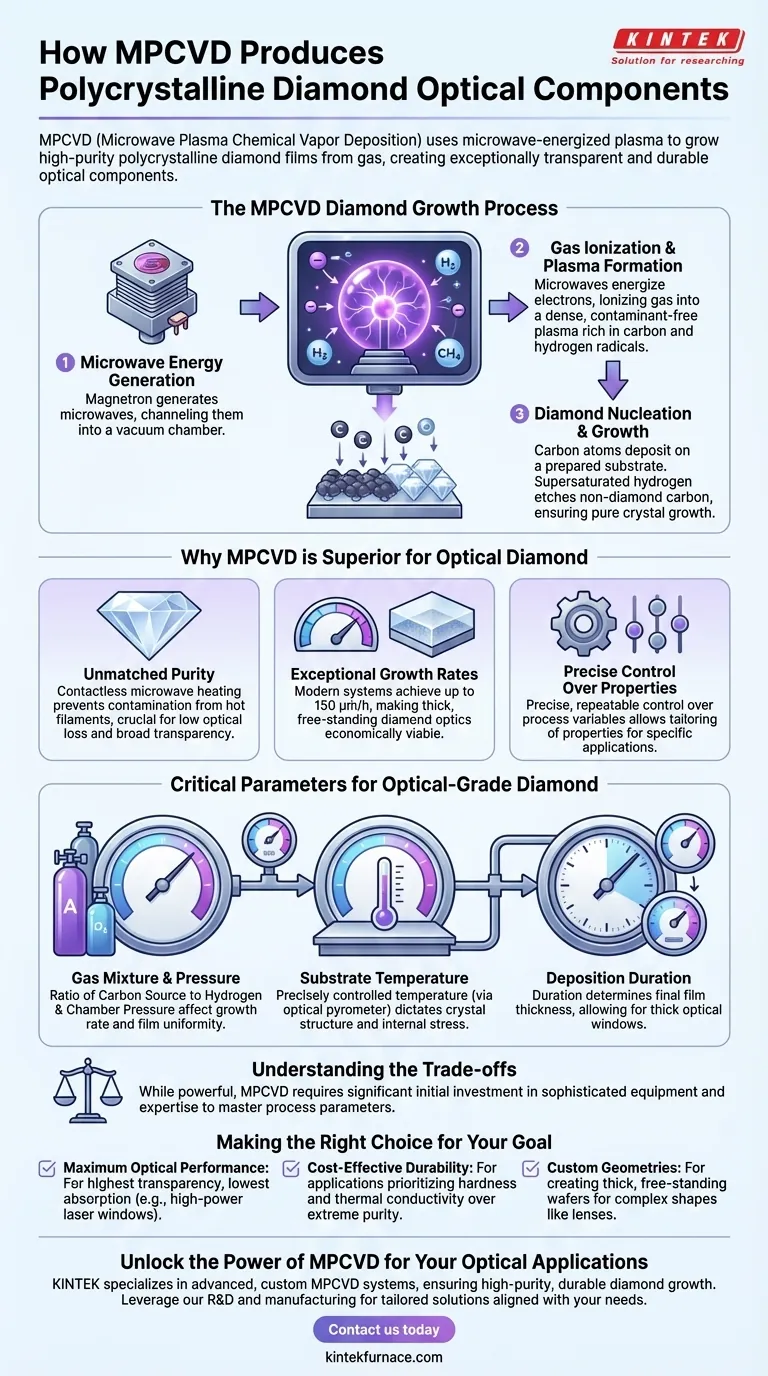

Wie der MPCVD-Prozess Diamanten erzeugt

Der MPCVD-Prozess wandelt einfache Gase in eines der härtesten und optisch transparentesten Materialien der Welt um. Dies geschieht in einer hochkontrollierten Vakuumkammerumgebung.

Die Rolle der Mikrowellenenergie

Ein MPCVD-Reaktor verwendet ein Magnetron, um Mikrowellen zu erzeugen, die in eine Abscheidungskammer geleitet werden. Dieses fokussierte elektromagnetische Feld erzeugt nicht direkt Wärme, sondern regt freie Elektronen in der Kammer an.

Gas-Ionisation und Plasmabildung

Diese angeregten Elektronen schwingen heftig und kollidieren mit Atomen im Prozessgas – typischerweise einer Mischung aus Wasserstoff und einer Kohlenstoffquelle wie Methan. Diese Kollisionen erzeugen einen Kaskadeneffekt, der weitere Elektronen abspaltet und das Gas in ein Plasma ionisiert, einen glühenden Ball reaktiver Atomgruppen.

Die MPCVD-Methode erreicht einen hohen Ionisationsgrad (über 10 %), was zu einem dichten, stabilen Plasma führt, das reich an Kohlenstoff- und Wasserstoffradikalen ist.

Diamantkeimbildung und Wachstum

Innerhalb dieses Plasmas zerfallen kohlenstoffhaltige Moleküle. Die resultierenden Kohlenstoffatome lagern sich auf einem vorbereiteten Substrat ab, das in der Kammer platziert ist. Die übersättigte Wasserstoffumgebung ätzt selektiv jeglichen Nicht-Diamant-Kohlenstoff (Graphit) weg und stellt sicher, dass sich nur ein reines Diamantkristallgitter bilden und wachsen kann.

Warum MPCVD für optische Diamanten überlegen ist

Während andere Methoden Diamanten herstellen können, bietet MPCVD eine einzigartige Kombination von Vorteilen, die es zum Industriestandard für Hochleistungs-Optikkomponenten machen.

Unübertroffene Reinheit und Qualität

Im Gegensatz zu älteren Methoden wie der Hot Filament CVD (HFCVD) weist MPCVD keine heißen internen Komponenten wie Filamente auf, die sich abbauen und Verunreinigungen in den Diamantfilm einbringen können. Diese kontaktlose Erwärmung mittels Mikrowellen ist entscheidend für das Erreichen des geringen optischen Verlusts und der breiten Transparenz, die für Fenster, Linsen und Prismen erforderlich sind.

Außergewöhnliche Wachstumsraten

Moderne MPCVD-Systeme können bemerkenswert hohe Wachstumsraten von bis zu 150 μm pro Stunde erreichen. Dies ist um Größenordnungen schneller als herkömmliche Verfahren, wodurch die Herstellung dicker, freistehender Diamantoptiken wirtschaftlich machbar wird.

Präzise Kontrolle der Eigenschaften

Die endgültige Qualität des Diamanten hängt direkt von den Prozessbedingungen ab. MPCVD bietet eine präzise, stabile und wiederholbare Kontrolle über alle kritischen Variablen, sodass Ingenieure die Materialeigenschaften für spezifische Anwendungen anpassen können.

Kritische Parameter für optisch-qualitativen Diamanten

Das Erreichen eines gleichmäßigen, transparenten Diamantfilms erfordert die Beherrschung mehrerer wichtiger Prozessvariablen.

Die Gasmischung und der Druck

Das Verhältnis der Kohlenstoffquelle (z. B. Methan) zu Wasserstoff bestimmt die Wachstumsrate und die Kristallqualität. Der Druck in der Vakuumkammer beeinflusst die Plasmadichte und -stabilität, was wiederum die Gleichmäßigkeit des abgeschiedenen Films beeinflusst.

Substrattemperatur

Die Temperatur des Substrats muss präzise kontrolliert werden, typischerweise mit einem optischen Pyrometer. Diese Temperatur bestimmt, wie Kohlenstoffatome an die Oberfläche binden, was sich direkt auf die Kristallstruktur und die innere Spannung der endgültigen Diamantkomponente auswirkt.

Abscheidungsdauer

Die Dauer des Prozesses bestimmt die endgültige Dicke des Diamantfilms. Dank stabiler Prozessbedingungen kann MPCVD über längere Zeiträume laufen, um die für robuste optische Fenster erforderlichen dicken Schichten zu züchten.

Die Kompromisse verstehen

Obwohl leistungsstark, ist der MPCVD-Prozess nicht ohne Komplexität. Der primäre Kompromiss ist die erhebliche Anfangsinvestition in hochentwickelte Ausrüstung.

Ein MPCVD-Reaktor ist ein komplexes System, das einen Mikrowellengenerator, Wellenleiter, eine Hochvakuumkammer, präzise Gasflussregler und Temperaturüberwachungssysteme erfordert. Die Beherrschung des Zusammenspiels zwischen diesen Komponenten und den Prozessparametern erfordert erhebliche Fachkenntnisse. Die Präzision, die den Prozess so effektiv macht, bedeutet auch, dass wenig Spielraum für Fehler bleibt.

Die richtige Wahl für Ihr Ziel treffen

Die Entscheidung für MPCVD-gewachsenen Diamanten hängt von Ihren spezifischen Leistungsanforderungen ab.

Wenn Ihr Hauptaugenmerk auf maximaler optischer Leistung liegt: MPCVD ist die einzige Wahl für Anwendungen, die höchste Transparenz, geringste Absorption und Haltbarkeit erfordern, wie z. B. Fenster für Hochleistungslaser oder wissenschaftliche Instrumente.
Wenn Ihr Hauptaugenmerk auf kostengünstiger Haltbarkeit liegt: Für Anwendungen, bei denen extreme optische Reinheit nachrangig gegenüber Härte und Wärmeleitfähigkeit ist, bietet MPCVD einen skalierbaren Weg zur Herstellung robuster diamantbeschichteter Komponenten.
Wenn Ihr Hauptaugenmerk auf der Schaffung kundenspezifischer Geometrien liegt: Die durch MPCVD gebotene Kontrolle ermöglicht das Wachstum dicker, freistehender Diamantwafer, die dann lasergeschnitten und zu komplexen Formen wie Linsen und Prismen poliert werden können.

Letztendlich ermöglicht MPCVD Ingenieuren, die außergewöhnlichen Eigenschaften von Diamanten in Anwendungen zu nutzen, die zuvor unmöglich waren.

Zusammenfassungstabelle:

Aspekt	Details
Prozess	Verwendet Mikrowellenplasma, um hochreine Diamantfilme aus Gasmischungen (z. B. Wasserstoff und Methan) zu züchten.
Hauptvorteile	Kontaminationsfreies Plasma, hohe Wachstumsraten (bis zu 150 μm/h), präzise Kontrolle der Eigenschaften und Eignung für optische Anwendungen.
Anwendungen	Hochleistungslaserfenster, langlebige Linsen, Prismen und andere optische Komponenten, die Transparenz und Haltbarkeit erfordern.
Kritische Parameter	Gasmischungsverhältnisse, Kammerdruck, Substrattemperatur und Abscheidungsdauer für gleichmäßigen, hochwertigen Diamanten.
