Vacuum Accessories

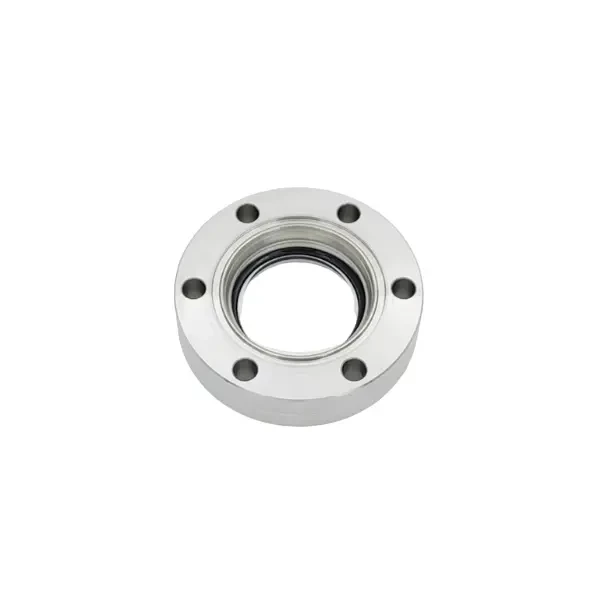

Ultrahochvakuum-CF-Beobachtungsfensterflansch mit Schauglas aus Hochborosilikatglas
Artikelnummer : KT-VA02
Preis variiert je nach Spezifikationen und Anpassungen
- Durchmesser der freien Sicht (ΦD)
- 14~146mm
- Glasdicke (B)
- 14~24,5mm
- Temperaturbereich
- -200°C bis +300°C
Versand:
Kontaktieren Sie uns um Versanddetails zu erhalten. Genießen Sie Garantie für pünktliche Lieferung.
Detail & Teile
Visuelle Inspektion des CF-Ultrahochvakuum-Beobachtungsfensterflansches mit Darstellung der Konstruktion und der Komponenten.
Technische Daten
Detaillierte Abmessungen und Modellinformationen für die CF-Ultrahochvakuum-Beobachtungsfensterflanschserie mit Hochborosilikatglas.
| Modell | ΦH | ΦC | ΦD (Klarsicht-Durchmesser) | n-ΦP | B (Glasdicke) |
|---|---|---|---|---|---|
| CF 16 | 34 | 27 | 14 | 6-Φ4.3 | 18 |
| CF 25 | 54 | 43 | 23 | 6-Φ6.6 | 14 |
| CF 35 | 70 | 58.7 | 38 | 6-Φ6.6 | 16 |
| CF 50 | 86 | 72.4 | 50 | 8-Φ8.4 | 17 |
| CF 63 | 114 | 92.2 | 62 | 8-Φ8.4 | 20 |
| CF 100 | 152 | 130.3 | 95 | 16-Φ8.4 | 20 |
| CF 150 | 202 | 181.1 | 146 | 20-Φ8.4 | 22 |
| CF 200 | 253 | 231.9 | 146 | 24-Φ8.4 | 24.5 |
Produktübersicht: Präzisionsbetrachtung im Ultra-Hochvakuum
Der KINTEK CF-Ultrahochvakuum-Beobachtungsfensterflansch mit einem Schauglas aus Hochborosilikatglas wurde sorgfältig für anspruchsvolle Umgebungen entwickelt, die Ultrahochvakuumbedingungen erfordern (typischerweise über 10 -9 Torr). Er bietet eine zuverlässige und klare Sichtöffnung, die für die Überwachung und Steuerung von Prozessen in der wissenschaftlichen Spitzenforschung und fortschrittlichen industriellen Anwendungen unerlässlich ist. Dank unserer F&E-Expertise und unserer hauseigenen Fertigung bieten wir sowohl Standard- als auch kundenspezifische Lösungen an, um Ihre spezifischen experimentellen Anforderungen zu erfüllen.
Wesentliche Merkmale
Schauglas aus Hoch-Borosilikatglas
- Außergewöhnliche thermische Stabilität: Funktioniert effektiv über einen weiten Temperaturbereich (-200°C bis +300°C) mit einem sehr niedrigen Wärmeausdehnungskoeffizienten (3,3 x 10 -6 /K), wodurch Verformungen minimiert werden und die Integrität unter thermischer Belastung erhalten bleibt.
- Hervorragende chemische Beständigkeit: Hochgradig resistent gegen Säure- und Laugenkorrosion, was eine lange Lebensdauer auch in reaktiven Umgebungen gewährleistet.
- Optimale optische Klarheit: Über 92 % Lichtdurchlässigkeit für eine klare, ungehinderte Beobachtung der Prozesse in der Vakuumkammer.
Robuster Flansch aus Edelstahl
- UHV-Kompatibilität und Langlebigkeit: Hergestellt aus hochwertigem Edelstahl (in der Regel 304L oder 316L) für hohe Festigkeit, ausgezeichnete Korrosionsbeständigkeit und Eignung für Ultrahochvakuumanwendungen.
- Zuverlässige Dichtungsleistung: Präzisionskonstruktion mit CF-Messerschneide, die in Verbindung mit einer geeigneten Dichtung eine robuste und leckdichte Abdichtung gewährleistet, was für die Aufrechterhaltung stabiler Ultrahochvakuumumgebungen entscheidend ist.
Entwickelt für Vielseitigkeit und Integration
- Breites Spektrum an Spezifikationen: Erhältlich in mehreren CF-Flanschgrößen (von CF16 bis CF200 und darüber hinaus) und in verschiedenen Abmessungen aus Hochborosilikatglas für unterschiedliche Geräte und Versuchsaufbauten.
- Einhaltung der CF-Norm: Gewährleistet eine einfache Installation, Austauschbarkeit mit anderen CF-Komponenten und eine unkomplizierte Wartung, was wertvolle Zeit und Mühe spart.
Vorteile für Ihre kritischen Anwendungen
- Unerschütterliche Zuverlässigkeit im UHV: Das synergetische Design aus hochwertigem Borosilikatglas und Edelstahl gewährleistet einen gleichmäßigen, stabilen Betrieb, der für empfindliche Ultrahochvakuumprozesse entscheidend ist.
- Verbesserte Prozessüberwachung: Erzielen Sie eine präzise Steuerung und detaillierte Beobachtung dank der außergewöhnlichen Klarheit, Stabilität und minimalen Ausgasung des Sichtfensters.
- Anpassbar an Ihre einzigartigen Anforderungen: Über unser Standardangebot hinaus können wir dank der hohen Anpassungsfähigkeit von KINTEK Flansche an Ihre spezifischen Abmessungen, alternative Glasmaterialien (z. B. Saphir, Quarz), Antireflexionsbeschichtungen oder andere einzigartige Anforderungen anpassen. Besprechen Sie Ihr kundenspezifisches Projekt mit unseren Experten.
- Langfristiger Wert: Langlebige Materialien, eine robuste Konstruktion und eine sorgfältige Fertigung führen zu einer verlängerten Lebensdauer und einem geringeren Wartungsaufwand und bieten so eine hervorragende Investitionsrendite für Ihre kritischen UHV-Systeme.
Typische Anwendungen
Dieser CF-Beobachtungsfensterflansch mit Hochborosilikatglas ist für eine Vielzahl von UHV- und HV-Anwendungen unverzichtbar, darunter
- Halbleiterherstellung: Entscheidend für die In-situ-Beobachtung während der Waferbearbeitung, PVD, CVD und Ätzen.
- Vakuum-Beschichtungsanlagen: Unverzichtbar für die Echtzeit-Überwachung von Dünnschicht-Beschichtungsprozessen und der Beschichtungsqualität.
- Optische Instrumente und Lasersysteme: Ermöglicht einen klaren optischen Zugang zu internen Komponenten und Strahlengängen im Vakuum.
- Simulationskammern für Luft- und Raumfahrt: Unterstützt Forschung und Tests in Umgebungen, die das Vakuum des Weltraums imitieren.
- Fortschrittliche wissenschaftliche Forschung: Ermöglicht detaillierte Beobachtungen in der Oberflächenforschung (z. B. XPS, AES, LEED), Teilchenbeschleunigern, Fusionsforschung und materialwissenschaftlichen Experimenten.
- Industrielle Vakuumprozesse: Einsatz in Vakuumöfen, beim Elektronenstrahlschweißen und anderen industriellen Hochvakuumanlagen, die eine visuelle Überwachung erfordern.
Arbeitsprinzip
Der CF-Ultrahochvakuum-Beobachtungsfensterflansch schafft eine hermetisch abgedichtete Sichtöffnung in einer Vakuumkammer. Als transparente Barriere dient Hochborosilikatglas, das aufgrund seiner hervorragenden optischen Eigenschaften, seiner thermischen Stabilität (niedriger Ausdehnungskoeffizient) und seiner chemischen Beständigkeit ausgewählt wurde. Der CF-Flansch aus rostfreiem Stahl arbeitet nach dem Prinzip der Messerkantenabdichtung: Wenn er mit einem CF-Flansch verschraubt wird, zwischen dem sich eine Weichmetalldichtung (in der Regel sauerstofffreies Kupfer) befindet, drücken die Messerkanten in die Dichtung ein, wodurch eine äußerst zuverlässige Metall-Metall-Dichtung entsteht, die auch unter Ultrahochvakuumbedingungen hält. Diese robuste Konstruktion ermöglicht die direkte visuelle oder instrumentelle Beobachtung interner Prozesse, ohne die Integrität der Vakuumumgebung zu beeinträchtigen.
Kontaktieren Sie KINTEK für Ihre UHV-Lösungen
Bei KINTEK kombinieren wir außergewöhnliche F&E-Fähigkeiten mit präziser Eigenfertigung, um fortschrittliche UHV-Komponenten zu liefern, die auf Ihre Bedürfnisse zugeschnitten sind. Ganz gleich, ob Sie einen Standard-CF-Beobachtungsfensterflansch mit Hochborosilikatglas oder eine vollständig kundenspezifische Lösung für eine spezielle Anwendung benötigen, unser erfahrenes Team steht Ihnen mit fachkundiger Unterstützung zur Seite.
Sind Sie bereit, Ihr UHV-System mit einem hochwertigen, zuverlässigen Beobachtungsfenster zu erweitern? Wir laden Sie ein, Ihre spezifischen Anforderungen zu besprechen, ein detailliertes Angebot anzufordern oder unsere umfangreichen Anpassungsmöglichkeiten zu erkunden. Bitte füllen Sie das Kontaktformular unten aus und einer unserer technischen Spezialisten wird sich in Kürze mit Ihnen in Verbindung setzen, um Sie zu unterstützen.
