Wie Funktioniert Ein Pid-Temperaturregler In Einem Rohrofen? Verbessern Sie Ihre Pyrolysepräzision

Ein hochpräziser PID-Temperaturregler fungiert als zentrales Nervensystem des Wärmemanagements des Ofens. Er überwacht kontinuierlich Echtzeit-Wärmedaten von einem K-Typ-Thermoelement, das im Heizelement positioniert ist. Durch die Verarbeitung dieses Feedbacks mittels eines Proportional-Integral-Derivative (PID)-Algorithmus regelt er dynamisch Halbleiterrelais, um den Stromfluss zu modulieren und sicherzustellen, dass die Temperatur auf Ihrem spezifischen Sollwert gehalten wird.

Der PID-Regler verwandelt ein Standardheizelement in ein Präzisionswerkzeug. Durch die Eliminierung natürlicher thermischer Schwankungen schafft er die stabilen thermodynamischen Bedingungen, die für empfindliche Prozesse wie die Pyrolyse in einem Bereich von 23 °C bis 700 °C erforderlich sind.

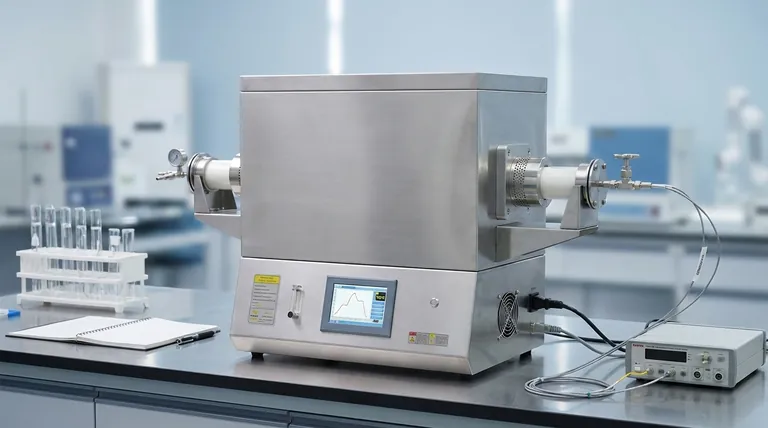

Wie funktioniert ein PID-Temperaturregler in einem Rohrofen? Verbessern Sie Ihre Pyrolysepräzision

Der Regelkreismechanismus

Echtzeitüberwachung

Die Grundlage des Systems ist das K-Typ-Thermoelement, das sich direkt im Heizelement befindet.

Dieser Sensor liefert kontinuierliches Echtzeit-Feedback an den Regler und meldet die genaue Innentemperatur in jeder Millisekunde.

Der PID-Algorithmus

Der Regler schaltet die Heizung nicht einfach nur "ein" oder "aus". Er verwendet einen Proportional-Integral-Derivative-Algorithmus.

Dieser Algorithmus berechnet die Abweichung zwischen der aktuellen Temperatur und Ihrem Ziel-Sollwert. Anschließend ermittelt er die genaue Energiemenge, die erforderlich ist, um diese Lücke zu schließen, ohne zu überschießen.

Betätigung von Halbleiterrelais

Zur Ausführung seiner Berechnungen steuert der Regler Halbleiterrelais.

Diese Relais fungieren als Hochgeschwindigkeits-Schalter. Sie pulsen die Leistung dynamisch an die Heizelemente und ermöglichen so fein abgestimmte Anpassungen anstelle von groben Temperatursprüngen.

Betriebsstabilität und -bereich

Eliminierung von Schwankungen

Die Hauptfunktion dieser schnellen Erfassungs- und Schaltkreis ist die Eliminierung von Temperaturschwankungen.

Ohne diese dynamische Regelung würde die thermische Umgebung schwanken und empfindliche Materialien potenziell ruinieren.

Definiertes Temperaturfenster

Dieses spezielle Steuerungssystem ist darauf ausgelegt, stabile Sollwerte zwischen 23 °C und 700 °C aufrechtzuerhalten.

Dieser Bereich ist speziell optimiert, um die präzisen thermodynamischen Bedingungen zu liefern, die für die Pyrolyse von Materialien in bestimmten Verbrennungsmodi erforderlich sind.

Kritische Betriebsaspekte

Obergrenzenbeschränkungen

Es ist wichtig, die harte Obergrenze der Fähigkeiten des Systems zu beachten.

Der Regler ist für Stabilität bis zu 700 °C kalibriert. Der Versuch, das System über diese Grenze hinaus zu betreiben, überschreitet die spezifizierten Designparameter für eine präzise Steuerung.

Sensorposition

Der Hinweis besagt, dass sich das Thermoelement im Heizelement befindet und nicht unbedingt in der Probe selbst.

Benutzer müssen sich bewusst sein, dass die Temperatur des Heizelements perfekt geregelt wird, sie jedoch die Wärmeübertragungsraten zu ihrer spezifischen Materialprobe berücksichtigen sollten.

Die richtige Wahl für Ihr Ziel treffen

Um den Nutzen dieses linear betätigten Rohrofen-Systems zu maximieren, stimmen Sie Ihre experimentellen Ziele mit den spezifischen Fähigkeiten des Reglers ab:

Wenn Ihr Hauptaugenmerk auf Materialpyrolyse liegt: Verlassen Sie sich auf den PID-Algorithmus, um Schwankungen zu eliminieren und sicherzustellen, dass die spezifischen Verbrennungsmodi nicht durch thermische Instabilität beeinträchtigt werden.
Wenn Ihr Hauptaugenmerk auf breitbandiger thermischer Zyklisierung liegt: Stellen Sie sicher, dass Ihre erforderlichen Protokolle strikt innerhalb des Betriebsfensters von 23 °C bis 700 °C eingehalten werden, um eine hohe Präzisionssteuerung zu gewährleisten.

Durch die Nutzung der dynamischen Regelung des Reglers stellen Sie sicher, dass Ihre experimentellen Ergebnisse ein Produkt Ihrer Chemie und nicht von thermischen Fehlern sind.

Zusammenfassungstabelle:

Komponente	Rolle im System	Hauptvorteil
K-Typ-Thermoelement	Echtzeitüberwachung im Heizelement	Liefert konstantes Feedback in Millisekunden-Intervallen
PID-Algorithmus	Fehlerberechnung und Leistungsmodulation	Verhindert Temperaturüberschwingungen und -schwankungen
Halbleiterrelais	Hochgeschwindigkeits-Leistungsschaltung	Ermöglicht fein abgestimmte Energieabgabe an Heizelemente
Temperaturbereich	Kalibrierung von 23 °C bis 700 °C	Optimiert für präzise Materialpyrolyse und Stabilität

Erweitern Sie Ihre thermische Forschung mit KINTEK

Präzision ist das Rückgrat erfolgreicher Materialwissenschaft. KINTEK bietet Hochleistungs-Thermollösungen, einschließlich Muffel-, Rohr-, Rotations-, Vakuum- und CVD-Systemen, die alle an Ihre spezifischen Laboranforderungen angepasst werden können. Unterstützt durch erstklassige F&E und weltklasse Fertigung stellen wir sicher, dass Ihre Experimente von den stabilsten thermodynamischen Bedingungen profitieren.

Lassen Sie nicht zu, dass thermische Schwankungen Ihre Ergebnisse beeinträchtigen. Kontaktieren Sie noch heute unsere Spezialisten, um den perfekten Hochpräzisions-Ofen für Ihr nächstes Projekt zu finden.

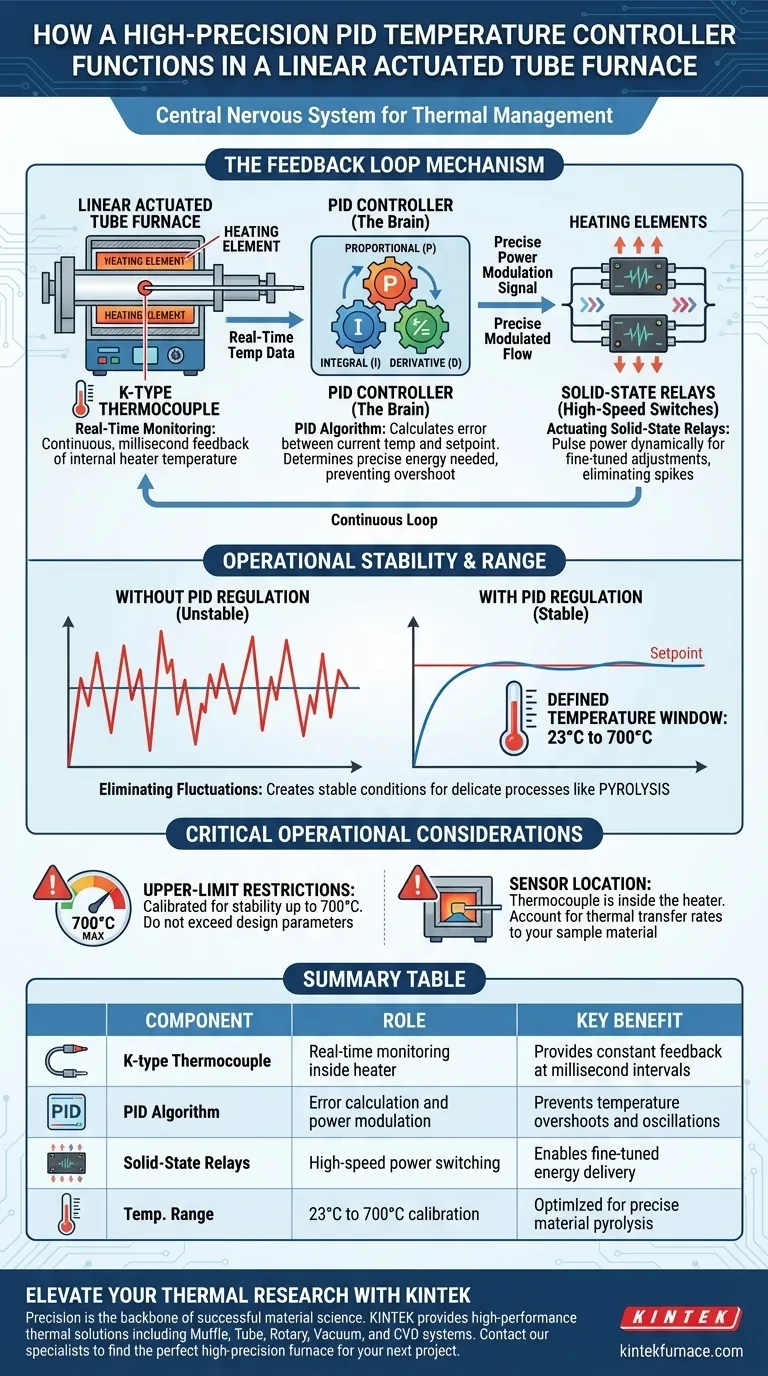

Visuelle Anleitung
