Im Grunde sind Stützrahmen unerlässlich, um zu verhindern, dass sich ein Aluminiumoxid-Ofenrohr bei hohen Temperaturen unter seinem eigenen Gewicht verformt und bricht. Obwohl Aluminiumoxid bei Raumtemperatur unglaublich fest ist, verliert es bei Erwärmung über 1.500 °C einen erheblichen Teil seiner strukturellen Integrität und wird anfällig für die ständige, subtile Kraft der Schwerkraft.
Bei den extremen Temperaturen, bei denen Aluminiumoxidrohre betrieben werden, verhält sich das Material weniger wie eine starre Keramik und mehr wie eine hochviskose Flüssigkeit. Stützrahmen sind keine bloßen Zubehörteile; sie sind die entscheidende strukturelle Gegenmaßnahme gegen das durch die Schwerkraft verursachte Durchhängen, bekannt als Kriechen (Creep), das sonst zu einem katastrophalen Rohrbruch führen würde.
Das Kernproblem: Hochtemperatur-Kriechen
Um die Rolle der Stützrahmen zu verstehen, muss man zunächst die primäre Bedrohung kennen, gegen die sie entwickelt wurden: das Kriechen. Dieses Phänomen ist der zentrale Grund, warum ungestützte horizontale Rohre versagen.
Was ist Kriechen (Creep)?
Kriechen ist die Tendenz eines festen Materials, sich unter dem Einfluss anhaltender mechanischer Spannung langsam zu bewegen oder sich dauerhaft zu verformen. Es handelt sich um eine zeitabhängige Verformung, die sich bei erhöhten Temperaturen stark beschleunigt.
Stellen Sie sich ein Kunststofflineal vor, das zwischen zwei Büchern liegt. Bei Raumtemperatur kann es sein eigenes Gewicht auf unbestimmte Zeit tragen. Aber wenn Sie ein kleines Gewicht in die Mitte legen und es in einem heißen Auto lassen, werden Sie feststellen, dass es sich dauerhaft verbogen hat. Das ist Kriechen.
Warum Aluminiumoxid anfällig ist
Aluminiumoxid (Al₂O₃) wird wegen seiner außergewöhnlichen Hitzebeständigkeit gewählt, mit einer Betriebstemperatur, die oft 1600 °C überschreitet. Genau in diesem Temperaturbereich lässt jedoch seine mechanische Festigkeit nach und das Kriechen wird zu einem signifikanten Faktor.
Das Material wird im Wesentlichen weicher und verliert seine Steifigkeit. Die Eigenschaft, die es nützlich macht – seine Fähigkeit, hoher Hitze standzuhalten – macht es auch anfällig für strukturelle Verformungen im Laufe der Zeit.
Die unsichtbare Kraft der Schwerkraft
Bei einem langen, horizontalen Rohr erzeugt sein Eigengewicht eine konstante Biegespannung, die in seiner Mitte am stärksten konzentriert ist. Bei Raumtemperatur widersteht die Festigkeit des Aluminiumoxids dieser Spannung problemlos.
Bei 1600 °C wirkt dieselbe, unveränderliche Schwerkraft auf ein viel schwächeres, weicheres Material. Das Rohr beginnt unter seinem eigenen Gewicht durchzuhängen, was zu Verformungen führt.
Wie Stützrahmen das Problem lösen
Stützrahmen sind eine direkte und effektive technische Lösung für das Problem des Hochtemperaturkriechens.
Bereitstellung struktureller Verstärkung
Die Rahmen wirken wie ein externer Skelett für das Rohr. Indem sie Kontaktpunkte entlang seiner Länge bieten, halten sie das Rohr physisch in seiner beabsichtigten horizontalen Position und verhindern, dass es durchhängt.
Verteilung der Last
Am wichtigsten ist, dass die Stützrahmen das Gewicht des Rohres vom Rohr selbst auf die kühlere Hauptstruktur des Ofens übertragen. Dies neutralisiert effektiv die Biegespannung, die sonst zu einer Verformung des Rohres führen würde.
Verhinderung katastrophaler Ausfälle
Ohne Unterstützung führt das anfängliche Durchhängen (Kriechen) schließlich zu Rissen, da die Verformung die Grenzen des Materials überschreitet. Da Aluminiumoxid eine spröde Keramik ist, biegt es sich nicht elegant; es bricht. Dieser Ausfall kann zum Verlust der Probe, zur Beschädigung der Heizelemente des Ofens und zu einer erheblichen Sicherheitsgefährdung führen.
Die Grenzen des Materials verstehen
Die Notwendigkeit von Stützrahmen unterstreicht einen kritischen Kompromiss in der Materialwissenschaft. Obwohl Aluminiumoxid ein überlegenes Material für Hochtemperaturanwendungen ist, ist es nicht ohne Schwächen.
Die inhärente Sprödigkeit von Aluminiumoxid
Referenzen weisen darauf hin, dass Aluminiumoxid eine schlechte thermische Schockbeständigkeit aufweist. Dies deutet auf seine spröde Natur hin. Spröde Materialien sind unter Druck sehr fest, aber unter Zug schwach.
Wenn ein Rohr durchhängt, wird die Oberseite komprimiert, aber die Unterseite wird in die Länge gezogen (Zugspannung). Diese Zugspannung ist das, was letztendlich dazu führt, dass sich ein Riss bildet und sich ausbreitet, was zu einem plötzlichen Bruch führt.
Der einzige Zweck der Rahmen
Es ist entscheidend zu erkennen, dass Stützrahmen nur das Problem der mechanischen Spannung durch Kriechen lösen. Sie verhindern nichts gegen Ausfälle aufgrund von thermischer Spannung.
Schnelles Erhitzen oder Abkühlen erzeugt immer noch innere Spannungen, die das Rohr reißen können, ein Phänomen, das als thermischer Schock bekannt ist. Richtige Temperaturrampenprotokolle sind genauso wichtig wie mechanische Unterstützung.
Anwendung auf Ihre Arbeit
Ihr Ansatz zur Ofenbedienung sollte den Stützrahmen als integralen Systembestandteil und nicht als optionales Zubehörteil betrachten.
- Wenn Ihr Hauptaugenmerk auf der Langlebigkeit und Sicherheit der Geräte liegt: Verwenden und warten Sie immer Stützrahmen für horizontal ausgerichtete Aluminiumoxidrohre, die nahe ihrer maximalen Temperatur betrieben werden.
- Wenn Ihr Hauptaugenmerk auf der Prozesszuverlässigkeit liegt: Betrachten Sie die Stützen als wesentlich, um katastrophale Ausfälle zu verhindern, die zu Probenverlust und kostspieligen Ausfallzeiten führen.
- Wenn Sie einen Ofen entwerfen oder spezifizieren: Bestehen Sie auf integrierten Stützstrukturen, insbesondere für längere Rohre, um dem Hochtemperaturkriechen von Anfang an entgegenzuwirken.
Das Verständnis dieses Prinzips macht den Stützrahmen von einem einfachen Zubehörteil zu einem entscheidenden Bestandteil für sicheres und erfolgreiches Arbeiten bei hohen Temperaturen.
Zusammenfassungstabelle:
| Funktion | Vorteil |
|---|---|
| Kriechen verhindern | Vermeidet dauerhafte Verformung durch Schwerkraft bei hohen Temperaturen |
| Last verteilen | Überträgt Spannung auf die Ofenstruktur und reduziert die Rohrbelastung |
| Sicherheit erhöhen | Verhindert katastrophales Rohrbruch und Probenverlust |
| Langlebigkeit verbessern | Verlängert die Lebensdauer des Rohres durch Aufrechterhaltung der strukturellen Integrität |
Stellen Sie sicher, dass Ihre Hochtemperaturprozesse mit den fortschrittlichen Ofenlösungen von KINTEK sicher und effizient sind. Durch die Nutzung hervorragender F&E und Eigenfertigung bieten wir verschiedenen Laboren maßgeschneiderte Hochtemperatur-Ofenoptionen, einschließlich Muffelöfen, Rohröfen, Drehrohöfen, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systemen. Unsere starke Fähigkeit zur tiefgreifenden Anpassung erfüllt Ihre einzigartigen experimentellen Anforderungen präzise. Kontaktieren Sie uns noch heute, um zu besprechen, wie wir den Erfolg Ihres Labors unterstützen können!

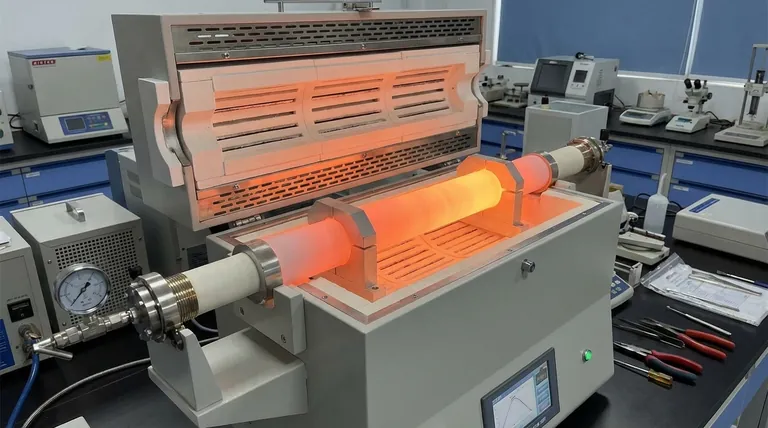

Visuelle Anleitung
