Im Kern ist ein horizontaler Rohrofen eine Hochtemperaturkammer, die für die thermische Verarbeitung konzipiert ist, bei der das Probenrohr horizontal ausgerichtet ist. Seine Hauptmerkmale sind die Fähigkeit, eine außergewöhnliche 360-Grad-Heizgleichmäßigkeit um die Probe herum zu bieten, ein großes Arbeitsvolumen, das für die Chargenverarbeitung geeignet ist, und eine präzise Kontrolle der internen Atmosphäre. Diese Öfen sind Arbeitspferde in den Materialwissenschaften, der Chemie und in Ingenieurlaboren.
Das entscheidende Merkmal eines horizontalen Rohröfen ist sein Design für eine ausgezeichnete radiale Wärmeverteilung und eine hohe Durchsatzkapazität. Dieses Design führt jedoch zu praktischen Kompromissen beim Platzbedarf und der Notwendigkeit einer sorgfältigen Verwaltung von Temperaturgradienten entlang der Rohrlänge.
Das Kernprinzip des Designs: Gleichmäßige radiale Erwärmung
Das gesamte Design des horizontalen Ofens ist darauf ausgelegt, der Probe von allen Seiten eine konstante, stabile Wärme zuzuführen.
Wie die horizontale Ausrichtung funktioniert
Eine Probe, oft in einem Keramik- oder Quarzschiffchen, wird in ein zentrales Prozessrohr geschoben. Dieses Rohr ist von Hochleistungsheizelementen umgeben.
Wenn diese Elemente aktiviert werden, strahlen sie Wärme nach innen ab und umhüllen das Prozessrohr und die darin befindliche Probe.
Das Ziel der radialen Gleichmäßigkeit
Der Hauptvorteil dieses Designs ist eine hervorragende radiale thermische Gleichmäßigkeit. Da die Wärme über die gesamte 360-Grad-Achse des Rohrs zugeführt wird, erhält die Probe eine unglaublich gleichmäßige Erwärmung von allen Seiten.
Dies ist entscheidend für Prozesse, bei denen konsistente Materialeigenschaften das Hauptziel sind, um heiße oder kalte Stellen auf der Probenoberfläche zu vermeiden.
Mehrzonenkonfigurationen für Präzision
Um die Temperaturregelung weiter zu verfeinern, sind viele horizontale Öfen in Einzonen- oder Mehrzonenkonfigurationen erhältlich.
Ein Mehrzonenofen verwendet separate Steuerungen für verschiedene Abschnitte der Heizelemente. Dies ermöglicht die Erzeugung präziser Temperaturgradienten oder die Sicherstellung einer außergewöhnlich gleichmäßigen Flachzone über eine größere Rohrlänge.
Schlüsselmerkmale und -funktionen
Neben seinem grundlegenden Design definieren mehrere Merkmale den modernen horizontalen Rohrofen.
Hochtemperaturbetrieb
Diese Öfen sind für extreme Hitze ausgelegt, wobei einige Modelle in der Lage sind, Dauertemperaturen von bis zu 1760°C (3200°F) zu halten und Spitzenwerte nahe 1800°C (3272°F) zu erreichen.
Präzise Atmosphärenkontrolle
Die abgedichtete Natur des Prozessrohrs ist ideal für die Atmosphärenkontrolle. Mit den richtigen Endkappen und Systemen können Sie Heizvorgänge unter bestimmten Bedingungen durchführen.
Dies umfasst Prozesse unter Hochvakuum (bis zu 10⁻⁵ Torr), in einem inerten Gas wie Argon zur Vermeidung von Oxidation oder mit einer reduzierenden Gasmischung. Optionale Massendurchflussregler ermöglichen eine präzise, programmierbare Gasmischung.
Hoher Durchsatz und Flexibilität
Die horizontale Ausrichtung bietet ein größeres effektives Arbeitsvolumen. Dies macht sie ideal für die Verarbeitung größerer Einzelproben oder mehrerer kleinerer Proben gleichzeitig in einem Chargenprozess.
Ihr Design, manchmal mit einem Gleitmechanismus ausgestattet, erleichtert das Be- und Entladen sowohl für Chargen- als auch für kontinuierliche Produktionsabläufe.
Die Kompromisse verstehen
Kein Design ist ohne Kompromisse. Das Verständnis der Einschränkungen eines horizontalen Ofens ist entscheidend für dessen effektiven Einsatz.
Platzbedarf vs. Kapazität
Der Hauptnachteil ist die physikalische Größe. Ein horizontaler Rohrofen hat einen größeren Platzbedarf und benötigt mehr Stellfläche als sein vertikales Gegenstück, um die gleiche beheizte Länge zu erreichen.
Die Herausforderung der longitudinalen Gleichmäßigkeit
Während die radiale (360-Grad) Gleichmäßigkeit ausgezeichnet ist, kann das Erreichen einer perfekten Temperaturgleichmäßigkeit entlang der gesamten Länge des Rohrs eine Herausforderung darstellen.
Natürliche Konvektion kann zu leichten Temperaturunterschieden von der Mitte zu den Enden führen. Aus diesem Grund sind Mehrzonenmodelle oft notwendig für Anwendungen, die das höchste Maß an Längsgleichmäßigkeit erfordern.
Überlegungen zur Probenhandhabung
Die Manipulation von Proben in einem langen, horizontalen Rohr kann schwieriger sein, als einfach einen Tiegel in einen vertikalen Ofen zu stellen.
Dies gilt insbesondere für Pulver, die einen Behälter oder ein Schiffchen benötigen, während in einem vertikalen Ofen die Schwerkraft zu Ihrem Vorteil genutzt werden kann.
Die richtige Wahl für Ihren Prozess treffen
Die Wahl des richtigen Ofens hängt vollständig von Ihren spezifischen experimentellen oder Produktionszielen ab.
- Wenn Ihr Hauptaugenmerk auf der Verarbeitung großer oder zahlreicher Proben liegt: Die hohe Kapazität und die einfache Chargenbeladung machen den horizontalen Ofen zu einer ausgezeichneten Wahl.
- Wenn Ihr Hauptaugenmerk auf absoluter thermischer Gleichmäßigkeit liegt: Ein horizontaler Mehrzonenofen bietet überlegene radiale Erwärmung und die nötige Kontrolle, um das Temperaturprofil entlang der Rohrlänge zu glätten.
- Wenn Ihr Hauptaugenmerk auf fortschrittlicher Materialsynthese liegt: Die hervorragenden Atmosphärenkontrollmöglichkeiten (Vakuum, Inertgas) sind ein entscheidender Vorteil für sensible Prozesse.
- Wenn Ihr Hauptaugenmerk auf Einfachheit bei losen Pulvern oder Schmelzen liegt: Überlegen Sie, ob ein vertikaler Ofen eine bequemere, schwerkraftunterstützte Handhabung für Ihren spezifischen Probentyp bieten könnte.
Durch das Verständnis dieser Kernmerkmale und Kompromisse können Sie das präzise thermische Verarbeitungsgerät, das Ihre Arbeit erfordert, sicher auswählen.
Übersichtstabelle:
| Merkmal | Beschreibung |
|---|---|
| Heizgleichmäßigkeit | Ausgezeichnete 360°-Radialheizung für konsistente Probenbehandlung |
| Temperaturbereich | Bis zu 1800°C (3272°F) für Hochtemperaturanwendungen |
| Atmosphärenkontrolle | Vakuum-, Inertgas- oder reduzierende Gasumgebungen mit präziser Kontrolle |
| Durchsatz | Großes Arbeitsvolumen, ideal für die Chargenverarbeitung mehrerer Proben |
| Konfigurationen | Einzonen- oder Mehrzonenoptionen für verbesserte Temperaturgradienten |
| Kompromisse | Größerer Platzbedarf und Herausforderungen bei der longitudinalen Temperaturgleichmäßigkeit |
Bereit, die thermische Verarbeitung in Ihrem Labor zu verbessern? Kontaktieren Sie KINTEK noch heute, um zu erfahren, wie unsere fortschrittlichen horizontalen Rohröfen – Teil unseres umfassenden Sortiments, das Muffel-, Rohr-, Dreh-, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systeme umfasst – an Ihre individuellen experimentellen Anforderungen angepasst werden können. Mit außergewöhnlicher Forschung und Entwicklung sowie eigener Fertigung liefern wir präzise, hochleistungsfähige Lösungen für Materialwissenschaften, Chemie und Ingenieurwesen. Nehmen Sie jetzt Kontakt auf, um Ihre Anforderungen zu besprechen und Ihre Effizienz zu steigern!

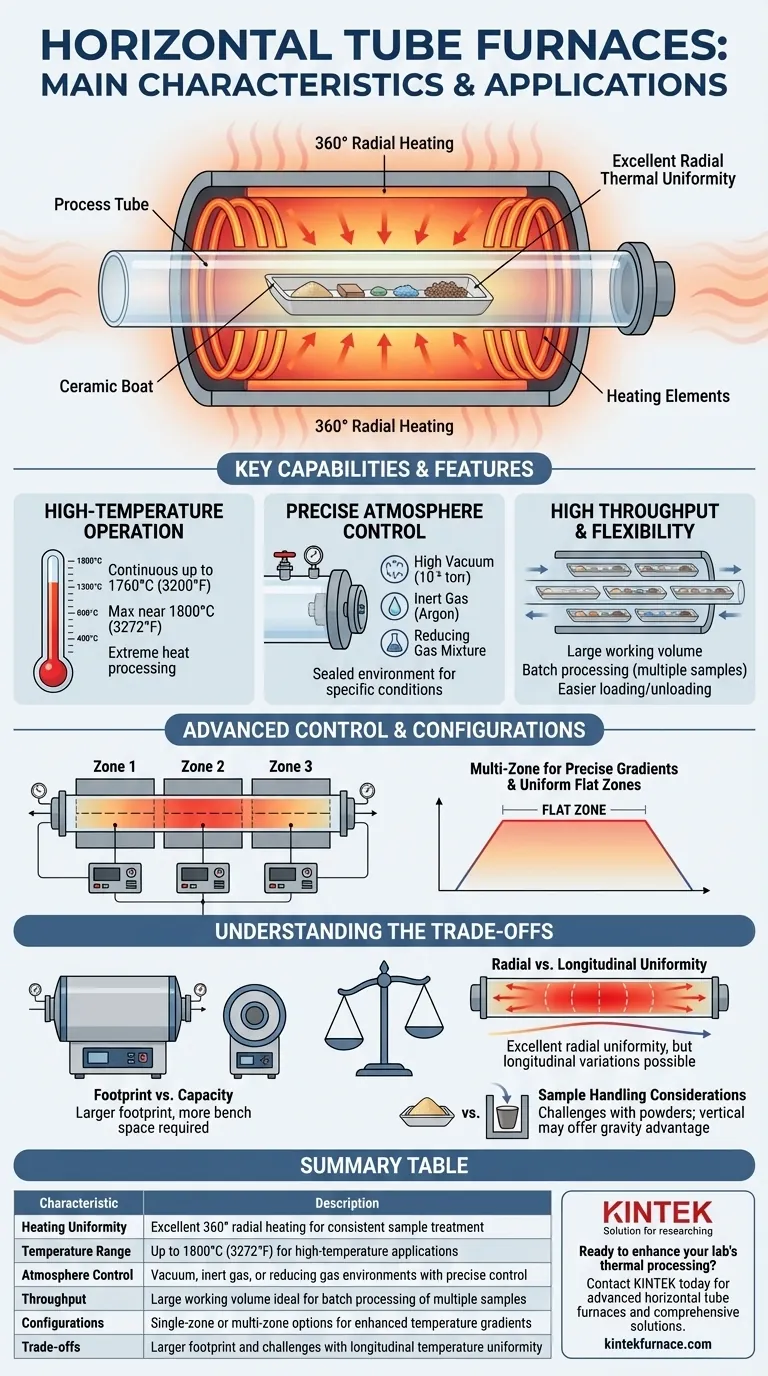

Visuelle Anleitung
