Kurz gesagt, die Mikrowellen-Plasma-chemische Gasphasenabscheidung (MPCVD) weist einen deutlich höheren Ionisierungsgrad auf als viele alternative Methoden. Die Ionisierung des Speisegases in einem MPCVD-System kann 10 % übersteigen, wodurch eine dichte Plasmaumgebung entsteht, die reich an reaktiven Spezies ist. Dieser hohe Ionisierungsgrad ist ein Hauptgrund, warum MPCVD im Vergleich zu Techniken wie der Remote-Plasma-Enhanced Chemical Vapor Deposition (PECVD) überlegene Abscheidungsraten und qualitativ hochwertigere Filme erzielt.
Die zentrale Entscheidung zwischen MPCVD und alternativen Methoden hängt von einem kritischen Kompromiss ab: Der hohe Ionisierungsgrad von MPCVD liefert außergewöhnliche Filmqualität und Geschwindigkeit, aber diese hochenergetische Umgebung kann für empfindliche Substrate ungeeignet sein.
Warum der Ionisierungsgrad eine kritische Metrik ist
Um die praktischen Unterschiede zwischen Abscheidungsmethoden zu verstehen, müssen Sie zunächst verstehen, warum der Ionisierungsgrad so wichtig ist. Er bestimmt direkt die Effizienz und Qualität des Filmwachstumsprozesses.
Definition der Ionisierung bei der Abscheidung
Ionisierung ist der Prozess, bei dem ein Gas so lange mit Energie versorgt wird, bis seine Atome oder Moleküle Elektronen verlieren oder gewinnen und sich in geladene Ionen und andere reaktive Spezies verwandeln. Bei MPCVD regen Mikrowellen das Speisegas (z. B. Wasserstoff und eine Kohlenstoffquelle) zu einem hochreaktiven Plasmazustand an.
Der direkte Einfluss hoher Ionisierung
Ein hoher Ionisierungsgrad, wie er mit MPCVD von über 10 % erreicht werden kann, bedeutet, dass die Reaktionskammer mit einer übersättigten Konzentration an atomarem Wasserstoff und kohlenstoffhaltigen Gruppen gefüllt ist. Diese hohe Dichte an reaktiven Bausteinen ist der Motor für die Leistung von MPCVD und ermöglicht eine schnellere und effektivere Filmbildung auf dem Substrat.
Wie MPCVD eine hohe Plasmadichte erreicht
MPCVD verwendet Mikrowellenenergie, um eine stabile, unpolare Entladung zu erzeugen. Das bedeutet, dass sich keine Elektroden oder Heizdrähte in der Kammer befinden, die Verunreinigungen einführen könnten. Diese Methode koppelt Energie effizient in das Gas ein, was zu einem großen Bereich stabilen, hochdichten Plasmas führt.
Ein direkter Vergleich: MPCVD vs. Remote-PECVD
Der Kontrast zwischen MPCVD und Remote-PECVD verdeutlicht den Einfluss des Ionisierungsgrades auf die Prozessergebnisse.
MPCVD: Hohe Energie, hohe Leistung
MPCVD priorisiert die Schaffung der reaktivsten Umgebung direkt um das Substrat herum. Dies führt zu einer hohen Dichte geladener Partikel, die das Wachstum von hochreinen, qualitativ hochwertigen Kristallstrukturen, wie z. B. Diamantfilmen, mit ausgezeichneter Homogenität über große Flächen fördert.
Remote-PECVD: Ein sanfterer Ansatz
Bei der Remote-PECVD wird das Plasma abseits des Substrats erzeugt. Die reaktiven Spezies werden dann in den Abscheidungsbereich transportiert, der plasmafrei gehalten wird. Diese Trennung schützt das Substrat vor direktem Ionenbeschuss und Beschädigung.
Der Nachteil ist, dass viele reaktive Spezies während des Transports rekombinieren oder Energie verlieren. Dies führt zu einem geringeren effektiven Ionisierungsgrad an der Substratoberfläche, was im Vergleich zu MPCVD zu langsameren Abscheidungsraten und potenziell geringerer Filmqualität führen kann.
Die Kompromisse verstehen
Die Wahl einer Abscheidungstechnologie bedeutet nie, eine einzige "beste" Methode zu finden, sondern diejenige, die am besten zu Ihren spezifischen Anforderungen passt. Die Vorteile von MPCVD gehen mit klaren Kompromissen einher.
Substratempfindlichkeit
Der Hauptnachteil des hochenergetischen Plasmas von MPCVD ist sein Potenzial, empfindliche Substrate zu beschädigen. Die intensive Mikrowellen- und Plasmaumgebung ist ungeeignet für Materialien wie bestimmte Polymere oder empfindliche organische Elektronik, die der Energieeinwirkung nicht standhalten können.
Systemkomplexität und Kosten
MPCVD-Systeme sind im Allgemeinen komplexer und stellen eine höhere Anfangsinvestition dar als einige andere CVD-Anlagen. Für Anwendungen, die höchste Reinheit und Kristallqualität erfordern, rechtfertigen die konsistenten, qualitativ hochwertigen Ergebnisse diese Kosten jedoch oft.
Reinheit und Kontrolle
Der Verzicht auf interne Elektroden oder Filamente verschafft MPCVD einen erheblichen Vorteil in Bezug auf die Reinheit. In Kombination mit stabiler Temperaturregelung und Gasfluss ermöglicht dies eine außergewöhnlich präzise Kontrolle über Filmdicke, Reinheit und Kristallqualität, was in anderen Systemen schwieriger zu erreichen ist.
Die richtige Wahl für Ihre Anwendung treffen
Ihre Wahl der Abscheidungsmethode sollte von einem klaren Verständnis Ihres Hauptziels bestimmt werden.
- Wenn Ihr Hauptaugenmerk auf maximaler Filmqualität und Abscheidungsrate liegt: MPCVD ist die überlegene Wahl, da ihr hoher Ionisierungsgrad die idealen Bedingungen für das Wachstum dichter, hochreiner kristalliner Filme bietet.
- Wenn Ihr Hauptaugenmerk auf der Abscheidung auf empfindlichen oder organischen Substraten liegt: Remote-PECVD ist die sicherere Option, da sie das Substrat vor direkten Plasmaschäden schützt, wenn auch auf Kosten der Abscheidungsgeschwindigkeit und der letztendlichen Filmqualität.
- Wenn Ihr Hauptaugenmerk auf großflächiger Gleichmäßigkeit und Reinheit liegt: MPCVD bietet eine ausgezeichnete Kontrolle und ein stabiles, großvolumiges Plasma, wodurch es ideal für die Herstellung konsistenter Filme über eine große Fläche ohne Kontamination ist.
Letztendlich befähigt Sie das Verständnis der Rolle der Ionisierung, die Abscheidungstechnik auszuwählen, die am besten zu Ihrem Material, Substrat und Ihren Leistungsanforderungen passt.
Zusammenfassungstabelle:
| Aspekt | MPCVD | Remote-PECVD |
|---|---|---|
| Ionisierungsgrad | >10% | Niedriger |
| Abscheidungsrate | Hoch | Langsamer |
| Filmqualität | Überragend | Potenziell geringer |
| Substrat-Eignung | Nicht für empfindliche Materialien | Geeignet für empfindliche Substrate |
| Systemkomplexität | Höher | Niedriger |
| Reinheit | Hoch aufgrund fehlender interner Elektroden | Variabel |
Nutzen Sie die Kraft der hohen Ionisierung mit den fortschrittlichen Lösungen von KINTEK!
Streben Sie in Ihrem Labor nach überragender Filmqualität, schnelleren Abscheidungsraten und hochreinen Ergebnissen? KINTEK ist spezialisiert auf fortschrittliche Hochtemperatur-Ofenlösungen, die auf vielfältige Laboranforderungen zugeschnitten sind. Unsere Produktpalette umfasst Muffel-, Rohr-, Drehrohröfen, Vakuum- und Atmosphäreöfen sowie CVD/PECVD-Systeme, die alle durch außergewöhnliche Forschung und Entwicklung sowie eigene Fertigung unterstützt werden. Mit starken, tiefgreifenden Anpassungsmöglichkeiten erfüllen wir präzise Ihre einzigartigen experimentellen Anforderungen und gewährleisten optimale Leistung für Anwendungen wie MPCVD.
Lassen Sie sich nicht von Substratempfindlichkeit oder Systemkomplexität aufhalten – lassen Sie uns Ihnen helfen, Ihre Ziele mit zuverlässiger, leistungsstarker Ausrüstung zu erreichen. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere Lösungen Ihre Forschungs- und Produktionsprozesse verbessern können!

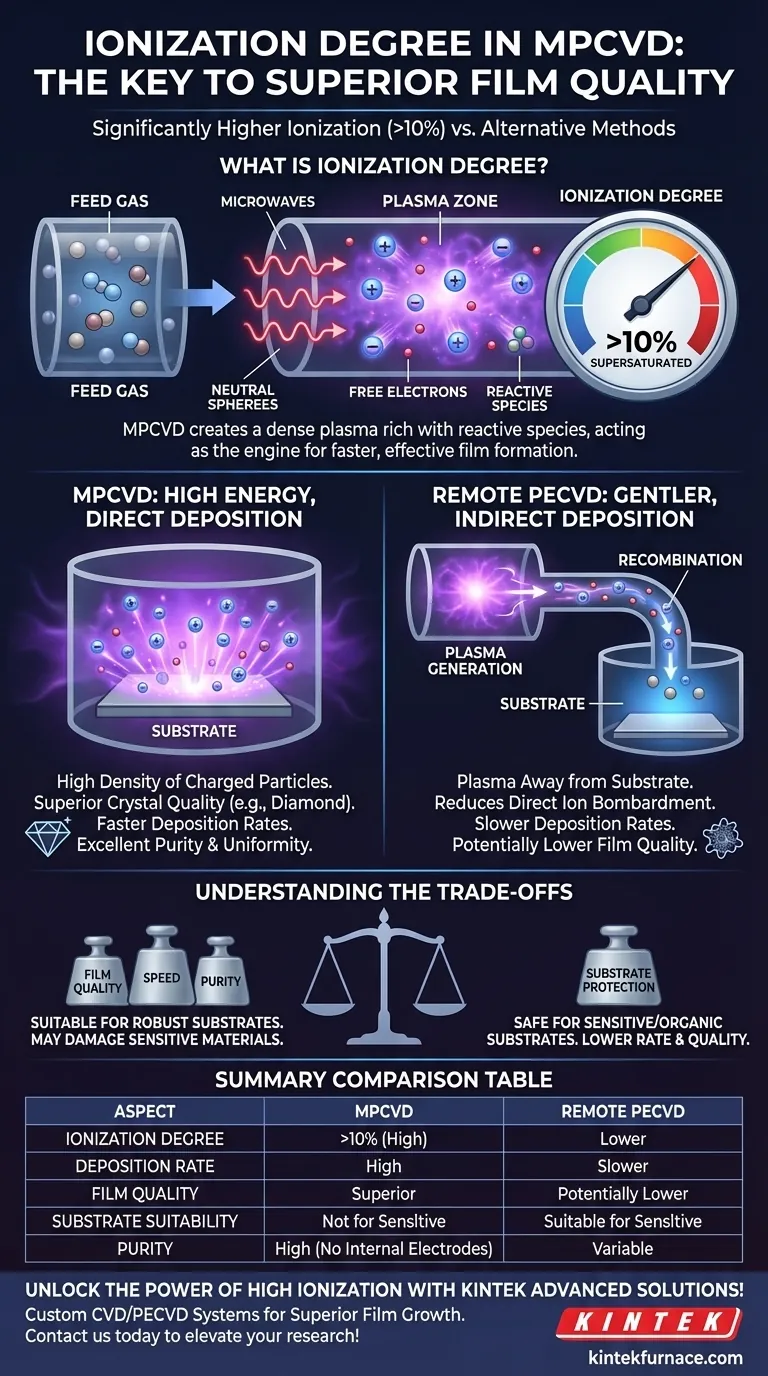

Visuelle Anleitung
