Kurz gesagt, Rohrkappen und thermische Vorrichtungen sind wesentliche Zubehörteile, die in vertikalen Rohröfen verwendet werden, um die thermische Umgebung präzise zu steuern. Ihre Hauptaufgaben bestehen darin, die Temperaturgleichmäßigkeit durch Minimierung des Wärmeverlusts zu verbessern und die Vielseitigkeit des Ofens zu erhöhen, indem sie die Aufnahme einer größeren Vielfalt von Rohrgrößen und Probenkonfigurationen ermöglichen.
Diese Komponenten lösen die grundlegende Herausforderung der Beheizung offener Rohre: Wärme, die an den Enden entweicht. Durch die Steuerung dieses Wärmeverlusts verwandeln Stopfen und Vorrichtungen einen Standardofen in ein präziseres Instrument, das sicherstellt, dass die von Ihrem Prozess benötigten thermischen Bedingungen stabil, gleichmäßig und reproduzierbar sind.
Die Kernherausforderung: Wärmeverlust und Gradienten
Ein vertikaler Rohrofen funktioniert, indem er ein zentrales Rohr mit Heizelementen umgibt. Obwohl dieses Design effizient ist, erzeugt die offene Natur des Rohres ein inhärentes Problem.
Temperaturgradienten verstehen
Wärme entweicht natürlicherweise an den Enden des Rohres, ein Phänomen, das einen Temperaturgradienten erzeugt. Das bedeutet, dass die Mitte des Rohres Ihre Zieltemperatur hat, die Temperatur jedoch zu den oberen und unteren Öffnungen hin deutlich abfällt.
Dieser Gradient führt zu einer sehr kleinen „gleichmäßigen Heizzone“, die den Bereich begrenzt, in dem eine Probe konstant beheizt werden kann.
Die Auswirkungen auf die Prozessintegrität
Für viele Anwendungen in Materialwissenschaft, Chemie und Fertigung ist diese Inkonsistenz inakzeptabel.
Prozesse wie Kristallwachstum, Glühen oder katalytische Reaktionen erfordern präzise und gleichmäßige thermische Bedingungen. Wenn verschiedene Teile Ihrer Probe unterschiedlichen Temperaturen ausgesetzt sind, können die Ergebnisse unzuverlässig sein und die endgültigen Materialeigenschaften beeinträchtigt werden.
Wie Stopfen und Vorrichtungen Kontrolle bieten
Rohrkappen und thermische Vorrichtungen sind die Werkzeuge, die verwendet werden, um diesen natürlichen thermischen Ineffizienzen entgegenzuwirken und die Kontrolle über die Heizumgebung zurückzugewinnen.
Rohrkappen: Isolierung der Enden
Rohrkappen sind im Wesentlichen Hochtemperaturisolatoren, oft aus Keramikfasern oder feuerfesten Materialien, die in die Enden des Arbeitsrohrs eingesetzt werden.
Ihre Funktion ist einfach, aber entscheidend: Sie schließen die Wärme im Rohr ein. Durch das Blockieren des primären Wärmeverlustpfades reduzieren sie den Temperaturgradienten drastisch und erweitern die Länge der gleichmäßigen Heizzone erheblich.
Thermische Vorrichtungen: Stabilisierung und Anpassung
Thermische Vorrichtungen ist eine breitere Kategorie, die Komponenten wie Probenhalter, Abstandshalter oder Adapter umfasst.
Diese Vorrichtungen dienen zwei Hauptzwecken. Erstens stellen sie sicher, dass Ihre Probe sicher im stabilsten Teil der Heizzone positioniert ist. Zweitens können sie als Adapter fungieren, wodurch ein Ofen mit großem Durchmesser mit Arbeitsrohren kleineren Durchmessers verwendet werden kann, was die Vielseitigkeit und Kosteneffizienz Ihrer Ausrüstung erhöht.
Die praktischen Auswirkungen verstehen
Obwohl diese Komponenten unerlässlich sind, erfordert ihre Integration eine sorgfältige Abwägung, um neue Probleme zu vermeiden.
Kontaminationsrisiko
Jeder Gegenstand, der in das Ofenrohr eingebracht wird, ist eine potenzielle Kontaminationsquelle. Stopfen und Vorrichtungen müssen aus hochreinen Materialien bestehen, die bei hohen Temperaturen nicht ausgasen oder mit Ihrer Probe oder Prozessatmosphäre reagieren.
Materialkompatibilität
Die für Stopfen und Vorrichtungen verwendeten Materialien müssen in der Lage sein, der maximalen Prozesstemperatur standzuhalten, ohne sich zu zersetzen. Sie müssen auch chemisch inert gegenüber allen reaktiven Gasen oder Materialien sein, die in Ihrem Experiment verwendet werden.
Zusätzliche Komplexität
Die Verwendung dieses Zubehörs erhöht die Schritte beim Einrichten und Abbauen Ihres Prozesses. Obwohl dies normalerweise eine geringfügige Unannehmlichkeit ist, ist es ein Faktor, der in Umgebungen mit hohem Durchsatz berücksichtigt werden muss.
Die richtige Wahl für Ihr Ziel treffen
Die richtige Auswahl und Implementierung dieser Komponenten ist entscheidend, um Ihren Ofen für eine optimale Leistung zu optimieren.
- Wenn Ihr Hauptaugenmerk auf der Prozesskonsistenz liegt: Verwenden Sie immer Rohrkappen, um Temperaturgradienten zu minimieren und die größtmögliche gleichmäßige Heizzone für Ihre Probe zu schaffen.
- Wenn Ihr Hauptaugenmerk auf der Probenreinheit liegt: Stellen Sie sicher, dass Ihre Stopfen und Vorrichtungen aus hochreinen, chemisch inerten Materialien wie Aluminiumoxid oder Quarz bestehen und vor Gebrauch ordnungsgemäß gereinigt werden.
- Wenn Ihr Hauptaugenmerk auf der Laborflexibilität liegt: Investieren Sie in einen Satz thermischer Vorrichtungen und Adapterringe, die Ihren Ofen für verschiedene Rohr- und Probengrößen konfigurieren können, um den Nutzen Ihrer Ausrüstung zu maximieren.
Letztendlich ist die Beherrschung der Verwendung dieses Zubehörs das, was einen vertikalen Rohrofen von einem einfachen Heizgerät zu einem Präzisionswerkzeug für die thermische Verarbeitung macht.
Zusammenfassungstabelle:
| Komponente | Primärfunktion | Hauptvorteil |
|---|---|---|
| Rohrkappen | Isolieren die Rohrenden, um Wärme einzuschließen | Erweitert die gleichmäßige Heizzone und reduziert Temperaturgradienten |
| Thermische Vorrichtungen | Stabilisieren Proben und passen Rohrgrößen an | Erhöht die Vielseitigkeit des Ofens und gewährleistet die Probensicherheit |
Optimieren Sie die thermische Verarbeitung Ihres Labors mit den fortschrittlichen Lösungen von KINTEK! Durch außergewöhnliche Forschung und Entwicklung und eigene Fertigung beliefern wir verschiedene Labore mit Hochtemperaturofensystemen, einschließlich Rohröfen, Vakuum- und Atmosphärenöfen sowie CVD-/PECVD-Systemen. Unsere starke Fähigkeit zur Tiefenanpassung gewährleistet eine präzise Ausrichtung auf Ihre einzigartigen experimentellen Anforderungen. Kontaktieren Sie uns noch heute, um zu besprechen, wie unser maßgeschneidertes Ofenzubehör Ihre Prozesskonsistenz und Effizienz verbessern kann!

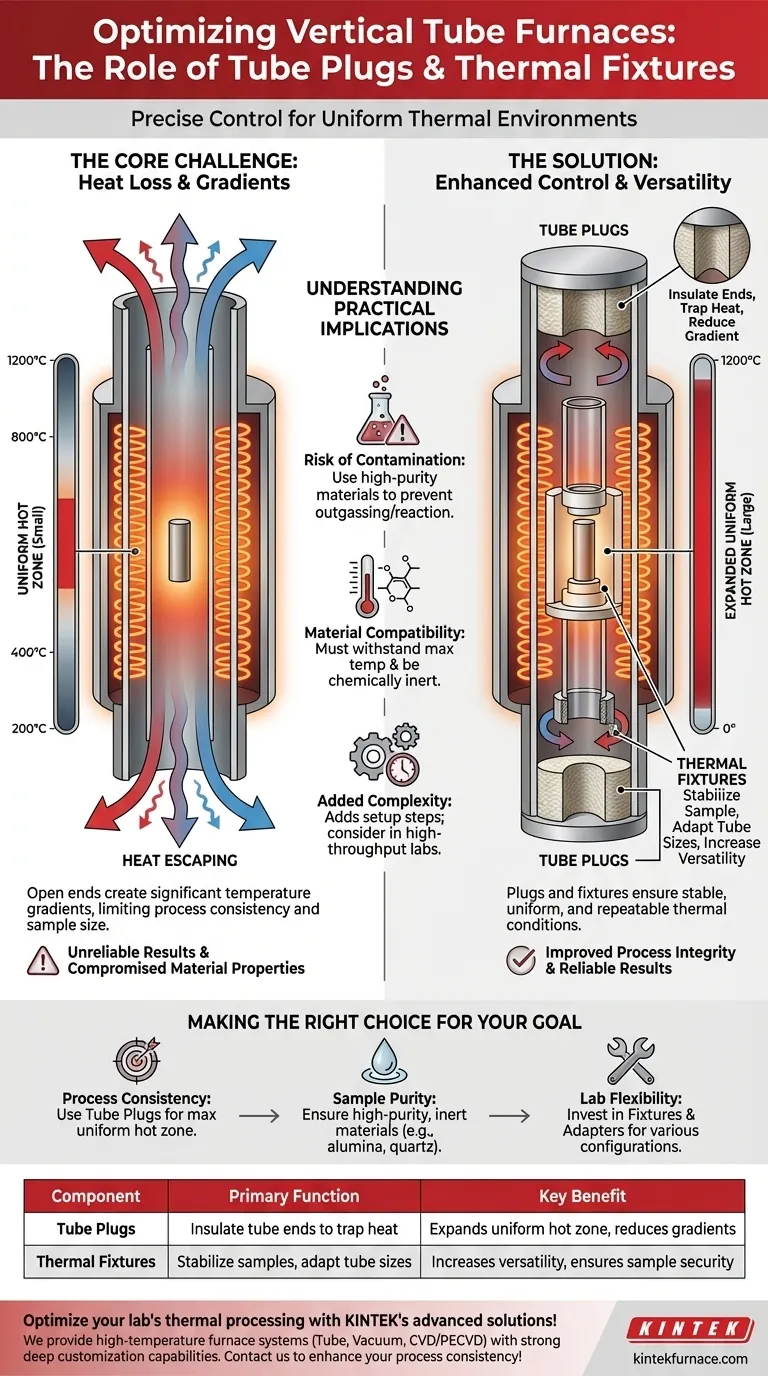

Visuelle Anleitung
