Was Sind Die Hauptmerkmale Des Designs Eines Muffelofens? Entdecken Sie Präzise Heizung Und Sicherheit

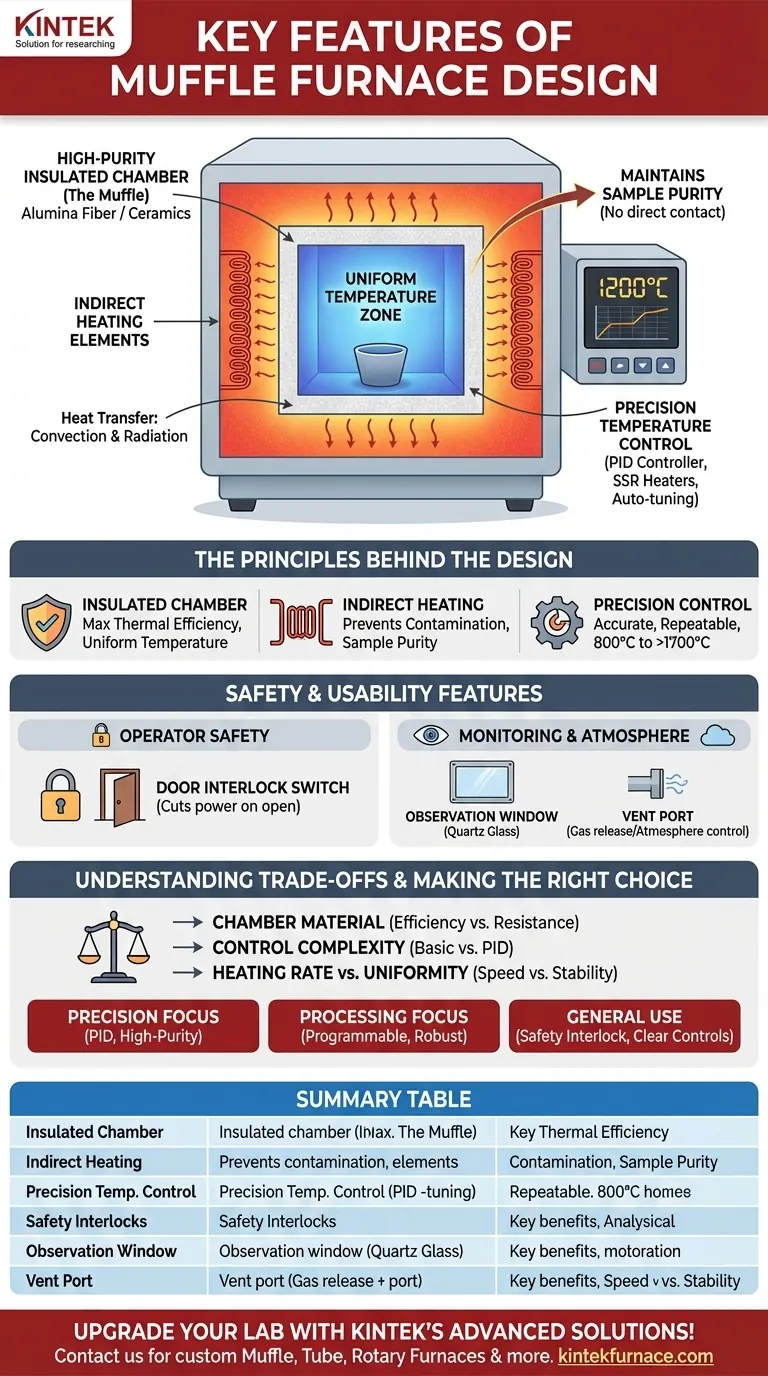

Im Kern ist ein Muffelofen ein integriertes System, das für Hochtemperaturheizung, Materialisolation und Betriebssicherheit entwickelt wurde. Die wichtigsten Designmerkmale, die dies ermöglichen, sind eine hochreine isolierte Kammer, Heizelemente, die außerhalb dieser Kammer für indirekte Wärme platziert sind, ein präzises digitales Temperaturregelsystem und Sicherheitsverriegelungen, die die Stromversorgung unterbrechen, wenn die Tür geöffnet wird. Zusätzliche Funktionen wie Beobachtungsfenster und Belüftungsöffnungen ermöglichen die Prozessüberwachung und Atmosphärenkontrolle.

Das Design eines Muffelofens ist nicht nur eine Ansammlung von Teilen; es ist eine zweckgebundene Umgebung. Sein charakteristisches Merkmal ist die Trennung der Heizelemente von der inneren Kammer, eine Designwahl, die die Reinheit der Probe und eine gleichmäßige Temperatur über alles andere priorisiert.

Die Prinzipien hinter dem Design

Ein Muffelofen wurde entwickelt, um drei primäre Herausforderungen zu lösen: das Erreichen extrem hoher und gleichmäßiger Temperaturen, die Verhinderung einer Kontamination der Probe und die Gewährleistung, dass der Prozess sowohl wiederholbar als auch sicher für den Bediener ist.

Die isolierte Kammer (Die "Muffel")

Die Kammer, oder "Muffel", ist das Herzstück des Ofens. Sie ist aus hochisolierenden, hitzebeständigen Materialien wie hochreiner Aluminiumoxidfaser oder anderen Keramiken gefertigt.

Diese Konstruktion dient zwei Zwecken. Erstens gewährleistet sie maximale thermische Effizienz durch Wärmespeicherung, was den Energieverbrauch reduziert. Zweitens trägt sie dazu bei, eine hoch gleichmäßige Temperaturzone zu schaffen, die für genaue und wiederholbare Testergebnisse entscheidend ist.

Indirekte Heizung und Probenreinheit

Ein entscheidendes Merkmal eines Muffelofens ist die Verwendung von indirekter Wärme. Die Heizelemente sind außerhalb der versiegelten Innenkammer positioniert.

Die Wärme wird durch thermische Konvektion und Strahlung in die Kammer übertragen, anstatt durch direkten Kontakt oder Exposition gegenüber den Heizelementen. Dieses Design ist entscheidend, um chemische Reaktionen zwischen der Probe und den Elementen zu verhindern und so die Probenreinheit zu erhalten.

Präzise Temperaturregelung

Moderne Muffelöfen verwenden hochentwickelte Steuerungssysteme, um die extremen Temperaturen zu regeln, die von 800°C bis über 1700°C reichen können.

Diese Systeme basieren typischerweise auf einem fortschrittlichen PID-Regler (Proportional-Integral-Derivativ). Dieser Regler empfängt kontinuierlich Daten von einem Temperatursensor (wie einem J-Typ-Sensor) und passt die Leistung an, die an die SSR-basierten Heizungen gesendet wird.

Viele Regler verfügen über eine Auto-Tuning-Funktion und sind programmierbar, sodass Benutzer präzise Heizraten, Haltezeiten und Kühlprofile für komplexe thermische Prozesse einstellen können.

Hauptmerkmale für Sicherheit und Benutzerfreundlichkeit

Neben dem Kernheizsystem sind mehrere Funktionen integriert, um einen praktischen und sicheren Betrieb des Ofens zu gewährleisten.

Sicherheitsmechanismen für den Bediener

Angesichts der extremen Temperaturen ist Sicherheit von größter Bedeutung. Das wichtigste Merkmal ist ein Türverriegelungsschalter, der die Stromversorgung der Heizelemente automatisch unterbricht, sobald die Tür geöffnet wird, um den Benutzer vor direkter Exposition gegenüber der intensiven Hitze zu schützen.

Prozessüberwachung und Atmosphärenkontrolle

Viele Öfen verfügen über ein Quarzglas-Beobachtungsfenster (typischerweise 0,5 Zoll im Durchmesser). Dies ermöglicht dem Bediener, das Material im Inneren visuell zu überwachen, ohne die Tür öffnen und den thermischen Zyklus unterbrechen zu müssen.

Eine Entlüftungsöffnung ist ebenfalls eine gängige Funktion. Diese ermöglicht die kontrollierte Freisetzung von Gasen oder Dämpfen, die während des Erhitzens entstehen, und kann auch zur Einleitung eines spezifischen Gasstroms verwendet werden, um eine modifizierte Atmosphäre in der Kammer zu erzeugen.

Die Kompromisse verstehen

Die Auswahl eines Muffelofens beinhaltet das Abwägen von Leistung, Funktionen und Kosten. Die Designentscheidungen wirken sich direkt auf seine Fähigkeiten aus.

Kammermaterial vs. Anwendung

Das Material der Kammer bestimmt ihre Grenzen. Ein Ofen mit einer Kammer aus hochreiner Aluminiumoxidfaser ist hervorragend für Energieeffizienz und Reinheit, kann aber im Vergleich zu einer dichten Keramikkammer unterschiedliche chemische Beständigkeit oder Temperaturgrenzen aufweisen.

Komplexität des Steuerungssystems

Ein einfacher Zwei-Punkt-Regler (Ein/Aus) ist unkompliziert und kostengünstig. Für jeden Prozess, der Genauigkeit erfordert, ist jedoch ein PID-Regler unerlässlich. Er bietet eine weitaus überlegene Temperaturstabilität und verhindert ein signifikantes Über- oder Unterschreiten der Zieltemperatur.

Heizrate vs. Gleichmäßigkeit

Einige Modelle sind für sehr schnelles Heizen und Kühlen ausgelegt. Obwohl dies hervorragend für Arbeiten mit hohem Durchsatz ist, kann dies manchmal zu Lasten einer perfekten Temperaturgleichmäßigkeit in der gesamten Kammer gehen – ein Kompromiss, der für empfindliche analytische Arbeiten möglicherweise nicht akzeptabel ist.

Die richtige Wahl für Ihr Ziel treffen

Das Verständnis dieser Designmerkmale befähigt Sie, das richtige Werkzeug für Ihre spezifische Anwendung auszuwählen.

Wenn Ihr Hauptaugenmerk auf analytischer Präzision liegt: Priorisieren Sie einen Ofen mit einem fortschrittlichen PID-Regler, hochreiner Aluminiumoxidfaser-Isolierung und einer gut abgedichteten Kammer, um maximale Temperaturstabilität und Probenreinheit zu gewährleisten.
Wenn Ihr Hauptaugenmerk auf Materialverarbeitung liegt: Achten Sie auf programmierbare Steuerungen zur Automatisierung komplexer Heizzyklen und eine robuste Konstruktion mit korrosionsbeständigen Materialien, die für Ihren spezifischen Prozess geeignet sind.
Wenn Ihr Hauptaugenmerk auf allgemeiner Nutzung und Sicherheit liegt: Stellen Sie sicher, dass der Ofen über eine zuverlässige Türsicherheitsverriegelung, klare Bedienelemente und eine dauerhafte Isolierung wie eine hochdichte Glaswolldecke für Effizienz und Langlebigkeit verfügt.

Indem Sie erkennen, wie jedes Merkmal zur Gesamtleistung des Ofens beiträgt, können Sie das Instrument, das Ihren genauen Anforderungen entspricht, souverän auswählen.

Übersichtstabelle:

Merkmal	Beschreibung	Hauptvorteil
Isolierte Kammer	Hergestellt aus hochreiner Aluminiumoxidfaser oder Keramik	Gewährleistet gleichmäßige Temperatur und thermische Effizienz
Indirekte Heizung	Heizelemente außerhalb der Kammer	Bewahrt die Probenreinheit durch Vermeidung von Kontamination
Präzise Temperaturregelung	Verwendet PID-Regler mit Auto-Tuning	Bietet genaue, wiederholbare thermische Prozesse
Sicherheitsverriegelungen	Türschalter, die den Strom bei Öffnung unterbrechen	Schützt Bediener vor extremer Hitzeeinwirkung
Beobachtungsfenster	Quarzglas zur visuellen Überwachung	Ermöglicht Prozesskontrollen ohne Temperaturunterbrechung
Entlüftungsöffnung	Ermöglicht Gasabgabe oder Atmosphärenkontrolle	Unterstützt modifizierte Atmosphären und Rauchgasmanagement
