Ein präziser Massendurchflussregler (MFC) fungiert als kritischer Regler bei der Synthese von Wolframdisulfid (WS2)-Nanosheets. Er steuert streng die Durchflussrate des Argon-Trägergases, um die Umgebung von atmosphärischen Verunreinigungen zu befreien und den stabilen Druck zu etablieren, der für ein gleichmäßiges Kristallwachstum erforderlich ist.
Durch dynamisches Umschalten zwischen Spülung mit hohem Volumen und Wachstumsfluss im stationären Zustand schafft der MFC eine kontrollierte Atmosphäre. Diese Präzision ist der entscheidende Faktor für die Erzielung einer konsistenten Nanosheet-Dicke und die Verhinderung von Materialabbau durch Oxidation.
Schaffung einer reinen Reaktionsumgebung
Entfernung atmosphärischer Verunreinigungen
Bevor das Wachstum beginnt, muss die Reaktionskammer von Luft befreit werden. Der MFC reguliert einen hohen Argonfluss – speziell 450 sccm –, um das System zu spülen.
Verhinderung von Materialoxidation
Dieser Spülprozess ist unerlässlich, um Sauerstoff und Feuchtigkeit zu verdrängen.
Durch die Entfernung dieser Verunreinigungen verhindert der MFC, dass das WS2-Material oxidiert, was ansonsten seine elektronischen Eigenschaften und seine strukturelle Integrität beeinträchtigen würde.
Regulierung der Wachstumsphase
Aufrechterhaltung der Vorläuferkonzentrationen
Sobald die Umgebung rein ist, reduziert der MFC den Argonfluss auf eine bestimmte Wachstumsrate, z. B. 200 sccm.
Dieser gleichmäßige Fluss stellt sicher, dass die chemischen Vorläufer mit einer konstanten, vorhersagbaren Rate zum Substrat transportiert werden.
Stabilisierung des Reaktionsdrucks
Die Qualität des Nanosheet-Wachstums hängt stark vom konstanten Druck in der Kammer ab.
Der MFC gleicht Schwankungen aus und hält ein stabiles Druckgleichgewicht aufrecht, das die Bildung von Nanosheets ohne strukturelle Defekte ermöglicht.
Auswirkungen auf die Materialqualität
Gewährleistung der Oberflächenuniformität
Ein schwankender Gasfluss führt zu ungleichmäßiger Abscheidung.
Durch die Fixierung der Durchflussrate stellt der MFC sicher, dass das Argon-Trägergas das Vorläufermaterial gleichmäßig über die gesamte Substratoberfläche verteilt.
Erreichung einer konsistenten Dicke
Die Dicke eines Nanosheets wird durch die Menge des über die Zeit abgeschiedenen Materials bestimmt.
Präzise Steuerung ermöglicht es Forschern, exakte Dickenstufen bei jedem Durchlauf zu reproduzieren, was für die skalierbare Geräteherstellung unerlässlich ist.
Verständnis der Kompromisse
Die Folgen von Flussinstabilität
Wenn der MFC den strengen Sollwert von 200 sccm während des Wachstums nicht einhalten kann, variiert die lokale Konzentration der Vorläufer.
Dies führt zu einer ungleichmäßigen Filmdicke, was zu "Inseln" des Wachstums anstelle eines kontinuierlichen, gleichmäßigen Films führt.
Risiken unzureichender Spülung
Eine Reduzierung des Spülflusses unter 450 sccm oder eine Verkürzung der Spüldauer zur Gaseinsparung ist ein häufiger Fehler.
Dies hinterlässt oft Resten von Sauerstoff in der Kammer, was zu sofortiger Kontamination und schlechter Kristallqualität führt, unabhängig davon, wie präzise die nachfolgende Wachstumsphase ist.
Optimierung Ihres Abscheidungsprozesses
Um hochwertige WS2-Nanosheets zu erzielen, müssen Sie Ihre MFC-Einstellungen an Ihre spezifischen Herstellungsziele anpassen:
- Wenn Ihr Hauptaugenmerk auf einer defektfreien Kristallstruktur liegt: Priorisieren Sie einen rigorosen Spülzyklus mit hohem Durchfluss (450 sccm), um alle Spuren von Oxidationsmitteln zu eliminieren.
- Wenn Ihr Hauptaugenmerk auf der Schicht-zu-Schicht-Konsistenz liegt: Konzentrieren Sie sich auf die Stabilität der Wachstumsphase mit niedrigem Durchfluss (200 sccm), um eine gleichmäßige Vorläuferlieferung zu gewährleisten.
Die Beherrschung des Übergangs zwischen diesen beiden Flussregimen ist der Schlüssel zur reproduzierbaren Nanosheet-Synthese.
Zusammenfassungstabelle:
| Prozessphase | Argonflussrate (sccm) | Hauptfunktion | Auswirkung auf die Qualität |
|---|---|---|---|
| Kammer-Spülung | 450 sccm | Entfernt Sauerstoff & Feuchtigkeit | Verhindert Materialoxidation |
| Wachstumsphase | 200 sccm | Vorläufertransport | Gewährleistet gleichmäßige Dicke |
| Druckstabilität | Konstant | Dynamische Kompensation | Minimiert strukturelle Defekte |
Verbessern Sie Ihre Nanosheet-Synthese mit KINTEK
Präzise Gasregelung ist die Grundlage für Hochleistungs-2D-Materialien. KINTEK bietet branchenführende thermische Lösungen, darunter CVD-Systeme, Röhrenöfen und Vakuumsysteme, die mit hochpräzisen MFCs ausgestattet sind, um Ihnen die absolute Kontrolle über Ihre Wachstumsumgebung zu ermöglichen. Unterstützt durch erstklassige F&E und Fertigung sind unsere Systeme vollständig anpassbar, um Ihre individuellen Forschungs- oder Produktionsanforderungen zu erfüllen.
Bereit, eine überlegene Filmuniformität zu erzielen? Kontaktieren Sie noch heute unsere technischen Experten, um den perfekten Lab-Hochtemperatur-Ofen für Ihre WS2-Entwicklung zu finden.

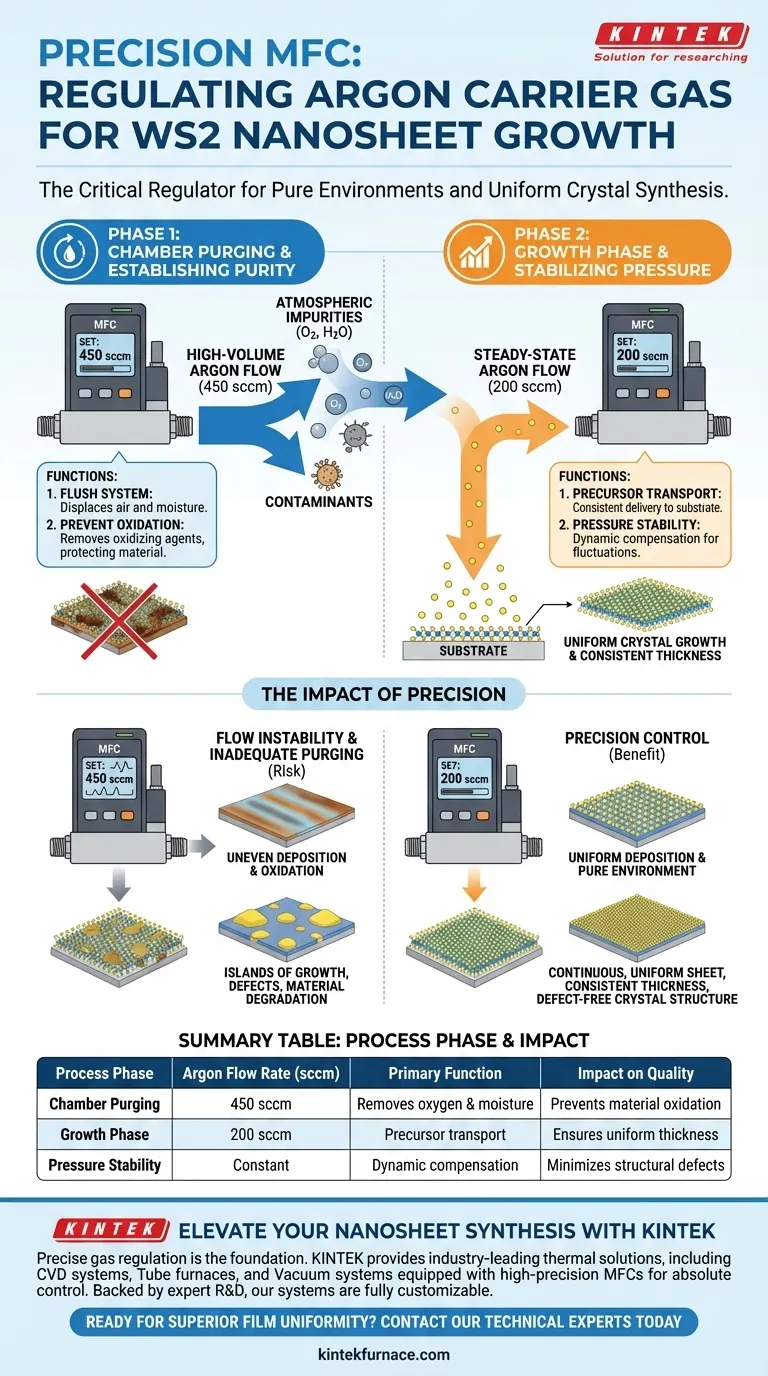

Visuelle Anleitung
