Um die gleichmäßige Länge eines Rohrofens zu verbessern, sind die effektivsten Strategien der Einsatz von Isolierstopfen und die Erhöhung der Anzahl unabhängiger Heizzonen. Diese Methoden begegnen direkt der Hauptursache für Temperaturunterschiede – dem Wärmeverlust an den Rohrenden – indem sie Wärme physikalisch einschließen und aktiv Temperaturabfälle kompensieren.
Eine längere, gleichmäßige Temperaturzone zu erreichen, bedeutet im Grunde, dem unvermeidlichen Wärmeverlust an den Rohrenden entgegenzuwirken. Dies gelingt am besten durch den Einsatz physikalischer Barrieren (Isolierstopfen) zur Wärmerückhaltung und mehrerer, unabhängig gesteuerter Heizzonen, um Temperaturabfälle aktiv zu kompensieren.
Die Kernherausforderung: Unvermeidlicher Wärmeverlust
Warum die Temperatur an den Enden abfällt
Das zentrale Problem ist, dass die Enden eines Ofenrohrs zur kühleren Umgebung offen sind. Dies schafft einen natürlichen Weg für die Wärme, durch Strahlung und Konvektion zu entweichen.
Infolgedessen ist das Temperaturprofil eines einfachen Ofens niemals flach. Es erreicht seinen Höhepunkt in der Mitte und fällt zu jedem Ende hin ab, wodurch die gleichmäßige Länge – der Bereich, in dem die Temperatur stabil und konstant ist – begrenzt wird.
Primäre Strategien zur Verlängerung der Gleichmäßigkeit
Strategie 1: Verwendung von Isolierstopfen
Der einfachste und oft kostengünstigste erste Schritt ist die Installation von Isolierstopfen an den Enden des Prozessrohrs.
Diese Stopfen bestehen typischerweise aus Keramikfasern oder anderen hochtemperaturisolierenden Materialien. Sie wirken als physikalische Barrieren, die Wärme in den Ofen zurückreflektieren und die Menge der an die Außenluft abgegebenen Wärme erheblich reduzieren.
Obwohl einfach, kann diese Methode eine spürbare Verbesserung der Länge der gleichmäßigen Zone bewirken, indem sie Wärme einschließt, wo sie sonst entweichen würde.
Strategie 2: Erhöhung der Anzahl der Heizzonen
Für eine präzisere Steuerung ist die überlegene Lösung ein Mehrzonenofen.
Ein standardmäßiger Einzonenofen hat einen Satz von Heizelementen, die von einem einzigen Regler gesteuert werden. Er kann den natürlichen Wärmeverlust an den Enden nicht kompensieren.
Ein Dreizonenofen, die häufigste Mehrzonenkonfiguration, verfügt über drei unabhängige Sätze von Heizelementen und Steuerungen. Die beiden kleineren Endzonen können auf eine höhere Temperatur als die große Mittelzone programmiert werden.
Dies ermöglicht es den Endzonen, aktiv mehr Energie einzuspeisen, wodurch eine „Hitzebarriere“ entsteht, die Verluste ausgleicht und das Temperaturprofil über einen viel längeren Abschnitt des Rohrs glättet. Öfen können fünf oder mehr Zonen für noch größere Präzision haben.
Die kritische Rolle des Temperaturreglers
Ein Mehrzonen-Design ist nur wirksam, wenn es mit einem fortschrittlichen Temperaturregler gekoppelt ist, der oft einen PID-Algorithmus (Proportional-Integral-Derivativ) verwendet.
Dieses Steuerungssystem verwaltet intelligent die Ausgangsleistung jeder Zone und nimmt konstante, fein abgestimmte Anpassungen vor, um das gewünschte Temperaturprofil aufrechtzuerhalten. Ohne einen ausgeklügelten Regler wäre die Steuerung mehrerer Zonen zur Erzielung von Gleichmäßigkeit nahezu unmöglich.
Die Kompromisse verstehen
Isolierstopfen: Einfachheit vs. Zugang
Isolierstopfen sind kostengünstig und für ihren Preis äußerst effektiv. Sie können jedoch den Zugang zum Prozessrohr behindern.
Dies kann das Laden und Entladen von Proben erschweren oder Prozesse beeinträchtigen, die einen kontinuierlichen Gasfluss oder eine Atmosphärenkontrolle erfordern.
Mehrzonenöfen: Präzision vs. Komplexität
Ein Mehrzonenofen bietet eine unübertroffene Kontrolle über das Temperaturprofil und ist daher für empfindliche Anwendungen unerlässlich.
Der Kompromiss ist ein erheblicher Anstieg der Kosten und der Komplexität. Jede zusätzliche Zone erfordert mehr Heizelemente, Verkabelung und ausgefeilte Steuerhardware, was das System teurer in der Anschaffung und potenziell komplexer in der Programmierung macht.
Die richtige Wahl für Ihre Anwendung treffen
Die Wahl der richtigen Strategie hängt ganz von der Präzision ab, die Ihr Prozess erfordert, und von Ihren betrieblichen Einschränkungen.
- Wenn Ihr Hauptaugenmerk auf dem Budget und einer moderaten Verbesserung liegt: Beginnen Sie mit einem Einzonenofen und fügen Sie hochwertige Isolierstopfen hinzu.
- Wenn Ihr Hauptaugenmerk auf hochwertigen, reproduzierbaren Ergebnissen liegt: Ein Dreizonenofen ist der Industriestandard und bietet ein ausgezeichnetes Gleichgewicht zwischen Leistung und Kosten.
- Wenn Ihr Hauptaugenmerk auf maximaler Gleichmäßigkeit für kritische Prozesse liegt: Ein Ofen mit fünf oder mehr Zonen bietet das höchste Maß an Kontrolle für die anspruchsvollsten Anwendungen.
Letztendlich ist die Abstimmung des Ofendesigns auf Ihre spezifischen Prozessanforderungen der Schlüssel zu zuverlässigen und erfolgreichen Ergebnissen.
Zusammenfassungstabelle:
| Strategie | Hauptvorteil | Ideal für |
|---|---|---|
| Isolierstopfen | Reduziert Wärmeverlust an den Enden | Budgetfreundliche Verbesserungen |
| Mehrzonenheizung | Kompensiert aktiv Temperaturabfälle | Hochpräzise Anwendungen |
Verbessern Sie die thermische Verarbeitung Ihres Labors mit den fortschrittlichen Hochtemperatur-Ofenlösungen von KINTEK! Durch außergewöhnliche Forschung und Entwicklung sowie eigene Fertigung bieten wir verschiedenen Laboren maßgeschneiderte Optionen wie Rohröfen, Muffelöfen, Drehrohröfen, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systeme. Unsere starke Fähigkeit zur tiefgehenden Anpassung gewährleistet eine präzise Ausrichtung auf Ihre einzigartigen experimentellen Anforderungen und verbessert Gleichmäßigkeit und Effizienz. Kontaktieren Sie uns noch heute, um zu besprechen, wie wir Ihre Rohrofenanlage für überragende Ergebnisse optimieren können!

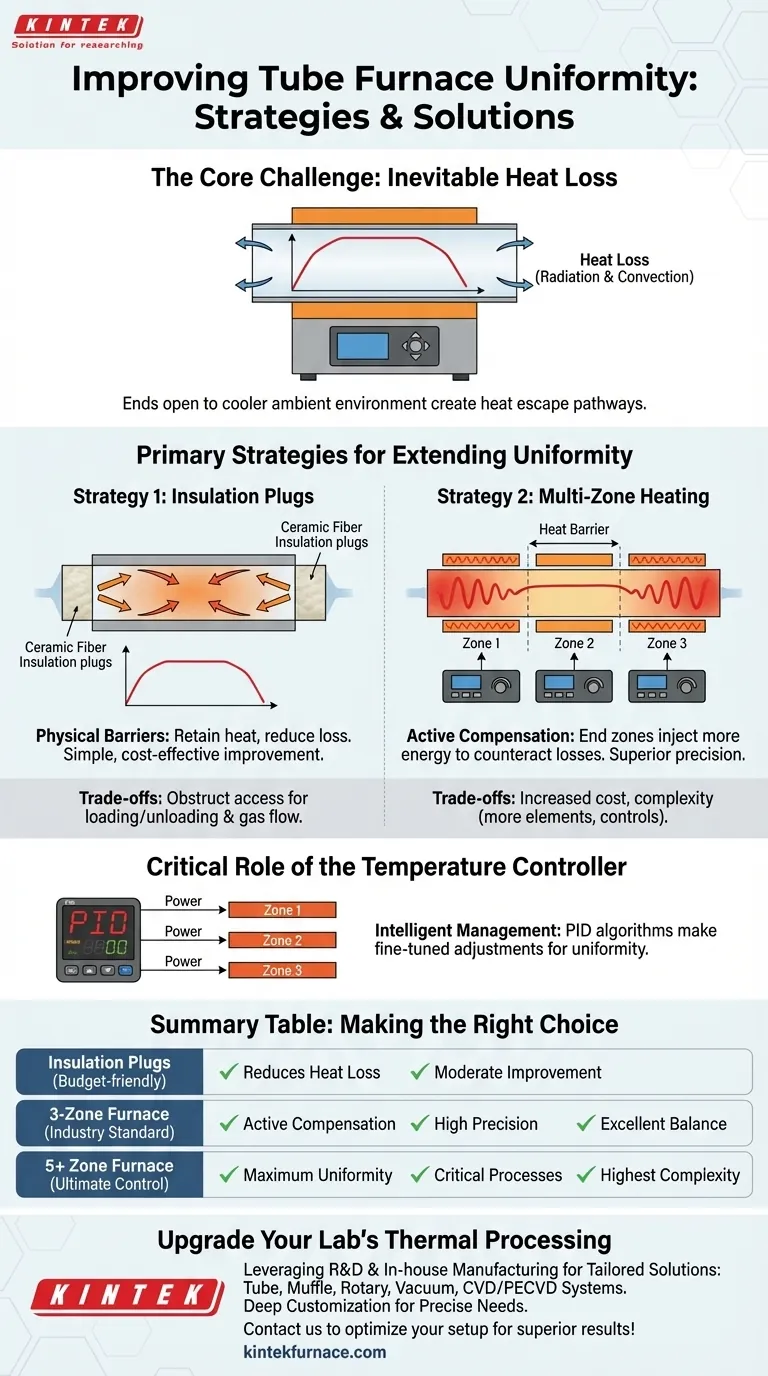

Visuelle Anleitung
