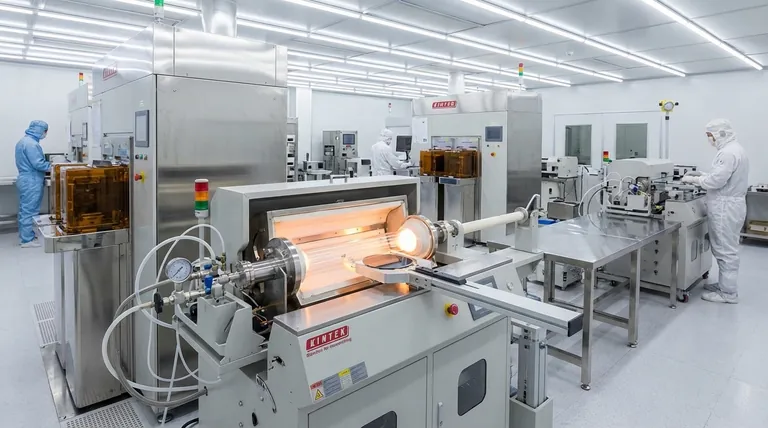

In der Halbleiterfertigung ist die chemische Gasphasenabscheidung (CVD) der grundlegende Prozess zum Aufbau der komplexen, vielschichtigen Strukturen, die moderne integrierte Schaltkreise bilden. Ihre primären Anwendungen umfassen das Abscheiden dünner Schichten, die eine von drei kritischen Funktionen erfüllen: die Bereitstellung elektrischer Isolation, die Bildung der aktiven Halbleiterkomponenten oder die Schaffung der leitfähigen Verdrahtung, die alles miteinander verbindet.
CVD zu verstehen bedeutet nicht nur, die Materialien zu kennen, die sie abscheidet, sondern sie als architektonisches Werkzeug zum Aufbau der drei Säulen eines Transistors zu erkennen: die Isolatoren, die Kurzschlüsse verhindern, die Halbleiter, die als Schalter fungieren, und die Leiter, die den Schaltkreis bilden.
Die Anatomie eines Chips: Wo CVD ins Spiel kommt
Ein moderner Mikrochip ist kein flaches Objekt; er ist ein dreidimensionaler Wolkenkratzer mit Milliarden von Komponenten, die Schicht für Schicht mühsam aufgebaut werden. CVD ist die primäre Methode, die verwendet wird, um viele dieser essentiellen Schichten mit atomarer Präzision zu konstruieren.
Anwendung 1: Erzeugung dielektrischer Isolation
Jeder komplexe Schaltkreis benötigt eine Isolation, um zu verhindern, dass elektrischer Strom zwischen verschiedenen Komponenten austritt oder kurzschließt. CVD eignet sich hervorragend zum Abscheiden dieser nicht-leitenden oder dielektrischen Schichten.
Diese Filme isolieren leitfähige Pfade und trennen benachbarte Transistoren elektrisch voneinander, um sicherzustellen, dass Signale nur dorthin gelangen, wo sie beabsichtigt sind.
Gängige dielektrische Materialien, die mittels CVD abgeschieden werden, sind Siliziumdioxid (SiO₂) und Siliziumnitrid (Si₃N₄).
Anwendung 2: Bildung von Halbleiter-Gates
Der Kern eines Transistors ist das Gate, das als Schalter fungiert und den Fluss von Elektrizität steuert. CVD wird verwendet, um das Material für diese kritische Komponente abzuscheiden.
Polykristallines Silizium (Poly-Si) ist das am häufigsten verwendete Material, das mittels CVD für diesen Zweck abgeschieden wird. Die elektrischen Eigenschaften und die präzise Dicke des Poly-Si-Gates sind grundlegend für die Leistung und Schaltgeschwindigkeit des Transistors.
Anwendung 3: Aufbau leitfähiger Verbindungsleitungen (Interconnects)
Mit Milliarden von Transistoren auf einem einzigen Chip wird ein unglaublich dichtes Netzwerk von "Verdrahtung" benötigt, um sie zu verbinden. Diese Pfade werden als Interconnects bezeichnet.
CVD wird verwendet, um leitfähige Filme in winzige Gräben abzuscheiden, die in die Oberfläche des Chips geätzt wurden, und so diese komplizierte Verdrahtung zu bilden. Materialien wie Wolfram (W) werden häufig zur Erzeugung von Kontakten und Plugs verwendet, während Kupfer (Cu) in fortgeschritteneren Chips für die Hauptverbindungsleitungen eingesetzt wird.
Die Kompromisse verstehen
Obwohl unverzichtbar, ist CVD ein hochkomplexer Prozess mit inhärenten Herausforderungen, die Ingenieure bewältigen müssen, um eine erfolgreiche Fertigung zu gewährleisten.
Prozesskontrolle ist entscheidend
Die Qualität eines CVD-Films hängt von einem empfindlichen Gleichgewicht aus Temperatur, Druck und Gasflussraten der Präkursoren ab. Selbst geringfügige Abweichungen können Defekte verursachen und ganze Chargen teurer Siliziumwafer ruinieren.
Einen perfekt gleichmäßigen Film über einen 300-mm-Wafer zu erzielen, ist eine erhebliche technische Herausforderung. Ungleichmäßigkeit führt zu Variationen in der Geräteleistung über den Chip hinweg.
Material- und Sicherheitsrisiken
Die in der CVD verwendeten Präkursor-Gase sind oft hochgiftig, entflammbar oder korrosiv. Dies erfordert umfangreiche Sicherheitssysteme und spezialisierte Handhabungsprotokolle, was die Kosten und die Komplexität der Fertigungsanlage (Fab) erheblich erhöht.
Thermische Budgetbeschränkungen
Viele CVD-Prozesse erfordern sehr hohe Temperaturen. In einer mehrstufigen Fertigungssequenz kann das Anlegen dieser Wärme potenziell Schichten beschädigen oder verändern, die früher im Prozess abgeschieden wurden. Ingenieure müssen das "thermische Budget" des gesamten Fertigungsablaufs sorgfältig verwalten.
Die richtige Wahl für Ihr Ziel treffen
Die spezifische Anwendung von CVD ist immer an ein strategisches Fertigungsziel gebunden. Das Verständnis dieser Verbindung ist der Schlüssel zur Wertschätzung ihrer Rolle.
- Wenn Ihr Hauptaugenmerk auf der reinen Geräteleistung liegt: Die Reinheit und strukturelle Qualität von CVD-abgeschiedenen Gate- (Poly-Si) und dielektrischen Filmen sind Ihre kritischsten Variablen, da Defekte die Transistor-Geschwindigkeit und den Stromverbrauch direkt beeinflussen.
- Wenn Ihr Hauptaugenmerk auf der Fertigungsausbeute liegt: Der Schlüssel ist das Erreichen einer tadellosen Gleichmäßigkeit und Wiederholbarkeit in Ihren CVD-Prozessen, um sicherzustellen, dass die maximale Anzahl von Chips auf jedem Wafer korrekt funktioniert.
- Wenn Ihr Hauptaugenmerk auf der Technologie der nächsten Generation liegt: Das Ziel ist die Anpassung von CVD zur Abscheidung neuartiger Materialien mit einzigartigen elektrischen oder strukturellen Eigenschaften, die für kleinere, schnellere und komplexere Chip-Architekturen benötigt werden.
Letztendlich ist CVD die Technologie, die den Bauplan eines Chipdesigns Schicht für Schicht in eine physikalische, funktionale Realität umsetzt.
Zusammenfassungstabelle:
| Anwendung | Schlüsselmaterialien | Funktion |
|---|---|---|
| Dielektrische Isolation | Siliziumdioxid (SiO₂), Siliziumnitrid (Si₃N₄) | Verhindert elektrische Kurzschlüsse und isoliert Komponenten |
| Halbleiter-Gates | Polykristallines Silizium (Poly-Si) | Bildet Transistorschalter zur Steuerung des Stroms |
| Leitfähige Verbindungsleitungen (Interconnects) | Wolfram (W), Kupfer (Cu) | Erzeugt Verdrahtungen zum Verbinden von Milliarden von Transistoren |
