Welche Arten Von Heizelementen Gibt Es? Ein Leitfaden Zu Materialien & Bauformen

Heizelemente werden hauptsächlich auf zwei Arten kategorisiert: nach dem Material, aus dem sie hergestellt sind, und nach ihrer physischen Bauform. Gängige Materialien sind Metalllegierungen wie Nickel-Chrom (Nichrom) und Keramiken wie Siliziumkarbid, während gängige Formen einfache Drähte, geschützte Rohrheizelemente und spezielle Patronenheizer umfassen. Die spezifische Kombination aus Material und Form wird entwickelt, um präzise Anwendungsanforderungen zu erfüllen.

Das grundlegende Prinzip ist, dass das Material eines Elements seine maximale Temperatur und Oxidationsbeständigkeit bestimmt, während seine physische Form vorgibt, wie diese Wärme an ein Zielsystem – sei es Luft, Flüssigkeit oder eine feste Oberfläche – abgegeben wird.

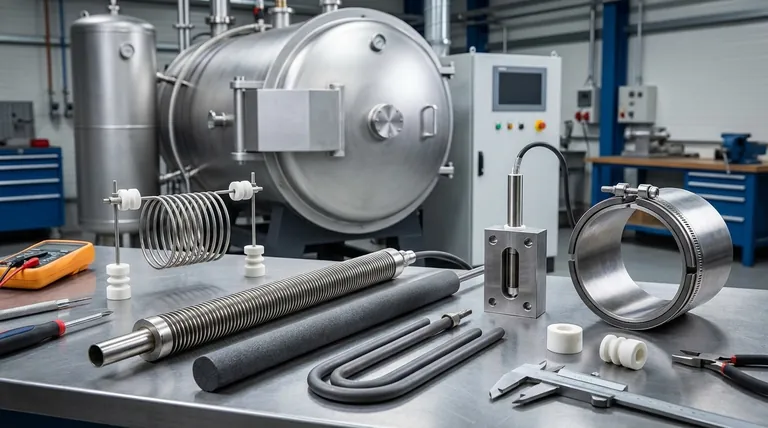

Welche Arten von Heizelementen gibt es? Ein Leitfaden zu Materialien & Bauformen

Die Grundlage: Materialien für Heizelemente

Das Material ist das Herzstück jedes Heizelements. Seine Eigenschaften definieren die Betriebsgrenzen, Lebensdauer und Effizienz des gesamten Heizsystems. Materialien werden aufgrund ihres elektrischen Widerstands, ihrer Fähigkeit, hohen Temperaturen standzuhalten, und ihrer Beständigkeit gegen Umweltzerstörung ausgewählt.

Metalllegierungen (Die Arbeitspferde)

Metalllegierungen sind die gebräuchlichsten Materialien für allgemeine Heizanwendungen bis etwa 1250 °C (2280 °F).

Nickel-Chrom (Nichrom): Dies ist eine weit verbreitete Legierung, bekannt für ihre Duktilität und die Fähigkeit, beim Erhitzen eine stabile, schützende Chromoxidschicht zu bilden, die weitere Oxidation und Elementversagen verhindert.
Eisen-Chrom-Aluminium (FeCrAl): Oft unter Handelsnamen wie Kanthal verkauft, kann diese Legierung bei höheren Temperaturen als Nichrom betrieben werden. Sie bildet ebenfalls eine schützende Oxidschicht (Aluminiumoxid), die zu einer langen Lebensdauer beiträgt.

Keramische & Cermet-Verbundwerkstoffe (Die Hochtemperatur-Spezialisten)

Wenn Temperaturen die Grenzen von Metalllegierungen überschreiten, sind Materialien auf Keramikbasis erforderlich.

Siliziumkarbid (SiC): Diese Elemente sind starre, selbsttragende Stäbe oder Rohre, die in Luft bei sehr hohen Temperaturen betrieben werden können. Sie sind häufig in Industrieöfen zur Wärmebehandlung und Glasverarbeitung zu finden.
Molybdändisilizid (MoSi₂): MoSi₂-Elemente bieten die höchsten Betriebstemperaturen in Luft, oft über 1800 °C (3270 °F). Sie sind bei Raumtemperatur spröde, werden aber bei hoher Hitze biegsam und bilden eine schützende Siliciumdioxidschicht.

Feuerfeste Materialien (Die Experten für extreme Umgebungen)

Für die extremsten Temperaturen, insbesondere im Vakuum oder in inerten Atmosphären, werden reine hochschmelzende Metalle und Graphit verwendet.

Graphit: Ein ausgezeichnetes Hochtemperaturmaterial, das jedoch in Anwesenheit von Sauerstoff schnell oxidiert (verbrennt). Es ist daher auf Vakuumöfen oder solche mit einem schützenden, nicht reaktiven Gas beschränkt.
Hochschmelzende Metalle: Metalle wie Wolfram und Molybdän haben extrem hohe Schmelzpunkte, leiden aber auch unter hohen Oxidationsraten, was ihre Verwendung auf sauerstofffreie Umgebungen beschränkt.

Das Liefersystem: Gängige Bauformen

Die physische Form oder Bauform eines Heizelements ist darauf ausgelegt, Wärme effizient in eine bestimmte Substanz oder einen Raum zu übertragen.

Offene Spulen- & Drahtelemente

Dies ist die einfachste Form, bestehend aus einem blanken Widerstandsdraht, der oft von Keramikisolatoren getragen wird. Sie ermöglicht eine direkte und schnelle Wärmeübertragung an die Luft und ist daher in Konvektionsheizungen und industriellen Prozessluftkanälen üblich.

Rohr- & Rippenrohrheizelemente

Diese sind äußerst vielseitig und robust. Die Widerstandsspule ist in einem Metallmantel (wie Edelstahl oder Incoloy) eingeschlossen und mit verdichtetem Magnesiumoxidpulver vom Mantel isoliert. Dies schützt das Element vor Feuchtigkeit und mechanischen Beschädigungen und macht es für die Beheizung von Flüssigkeiten, Luft und Oberflächen geeignet. Rippen können hinzugefügt werden, um die Oberfläche für eine bessere Lufterwärmung zu vergrößern.

Patronenheizer

Ein Patronenheizer ist ein rohrförmiges, hochbelastbares Element, das für eine hohe Wattdichte ausgelegt ist. Er wird in gebohrte Löcher in Metallteilen wie Formen, Platten und Gussformen eingesetzt, um konzentrierte, leitende Wärme von innen zu liefern.

Band- & Flächenheizer

Diese Elemente sind so konzipiert, dass sie direkt auf eine Oberfläche geklemmt werden. Bandheizer sind kreisförmig und werden zum Erhitzen zylindrischer Teile wie der Zylinder von Kunststoffextrudern verwendet. Flächenheizer sind flach und werden zum Erhitzen flacher Oberflächen mittels Wärmeleitung eingesetzt.

Infrarot (IR)-Heizer

Infrarot-Elemente übertragen Wärme hauptsächlich durch elektromagnetische Strahlung und nicht durch Leitung oder Konvektion. Sie sind ideal für die berührungslose Erwärmung, wie z. B. das Trocknen von Farben, das Aushärten von Beschichtungen oder das Beheizen von Personen in großen offenen Räumen, da sie das Zielobjekt direkt erwärmen, ohne die dazwischenliegende Luft erwärmen zu müssen.

Die Kompromisse verstehen

Die Wahl eines Heizelements beinhaltet das Abwägen konkurrierender Faktoren. Eine ideale Wahl für eine Anwendung kann in einer anderen ein katastrophales Versagen bedeuten.

Temperatur vs. Lebensdauer

Im Allgemeinen gilt: Je heißer ein Element betrieben wird, desto kürzer ist seine Lebensdauer. Alle Materialien verschlechtern sich mit der Zeit, und hohe Temperaturen beschleunigen diesen Prozess. Das Betreiben eines Elements selbst 50 °C unter seiner maximalen Nennleistung kann seine Lebensdauer dramatisch verlängern.

Kosten vs. Leistung

Es besteht ein direkter Zusammenhang zwischen Kosten und Temperaturfähigkeit. Ein einfacher Nichromdraht ist kostengünstig, kann aber in Hochtemperaturumgebungen, in denen ein Molybdändisilizid-Element hervorragend funktioniert, nicht eingesetzt werden. Die anfänglichen Kosten müssen gegen die betrieblichen Anforderungen und die erwartete Lebensdauer abgewogen werden.

Die kritische Rolle der Oxidation

Für die meisten Elemente, die an der Luft betrieben werden, ist Oxidation der Hauptfeind. Die schützenden Oxidschichten, die von Nichrom- und FeCrAl-Legierungen gebildet werden, ermöglichen ihr Überleben. Jede Störung dieser Schicht führt zu einem schnellen Versagen. Dies ist auch der Grund, warum Materialien wie Graphit und Wolfram streng auf Vakuum- oder Inertgasanwendungen beschränkt sind.

Das richtige Element für Ihre Anwendung auswählen

Ihr ideales Heizelement ist dasjenige, das die spezifischen thermischen Anforderungen Ihres Projekts sicher und effizient erfüllt.

Wenn Ihr Hauptaugenmerk auf der allgemeinen Luft- oder Flüssigkeitserwärmung liegt: Ein ummanteltes Rohrheizelement aus einer Nichromlegierung bietet das beste Gleichgewicht aus Kosten, Haltbarkeit und Sicherheit.
Wenn Ihr Hauptaugenmerk auf industriellen Hochtemperaturprozessen (>1250 °C) liegt: Sie müssen spezielle Materialien wie Siliziumkarbid oder Molybdändisilizid in einer für Ihren Ofen geeigneten Form verwenden.
Wenn Ihr Hauptaugenmerk auf der präzisen, hochdichten Erwärmung eines Metallblocks oder einer Form liegt: Ein Patronenheizer ist die speziell entwickelte Lösung für den Einbau und die leitende Wärmeübertragung.
Wenn Ihr Hauptaugenmerk auf der Erwärmung einer Oberfläche oder der berührungslosen Trocknung liegt: Wählen Sie einen Band- oder Flächenheizer für direkten Kontakt oder ein Infrarotelement für effiziente berührungslose Strahlungswärme.

Die Abstimmung des richtigen Materials und der richtigen Bauform auf Ihre Anwendung ist der Schlüssel zur Entwicklung eines effizienten und zuverlässigen Heizsystems.

Zusammenfassungstabelle:

Kategorie	Material/Bauform	Hauptmerkmale	Typische Anwendungen
Metalllegierungen	Nickel-Chrom (Nichrom)	Gute Duktilität, bildet schützende Oxidschicht, bis ~1250 °C	Allgemeine Luft-/Flüssigkeitserwärmung, Konvektionsheizungen
Metalllegierungen	Eisen-Chrom-Aluminium (FeCrAl)	Höhere Temperatur als Nichrom, lange Lebensdauer	Industrieöfen, Hochtemperatur-Prozessheizung
Keramiken	Siliziumkarbid (SiC)	Starr, selbsttragend, sehr hohe Temperatur in Luft	Industrieöfen zur Wärmebehandlung, Glasverarbeitung
Keramiken	Molybdändisilizid (MoSi₂)	Höchste Betriebstemperatur in Luft (>1800 °C), bei Raumtemperatur spröde	Extreme Hochtemperatur-Industrieöfen
Feuerfest	Graphit / Wolfram / Molybdän	Extreme hohe Temperatur, aber oxidiert schnell; erfordert Vakuum/Inertgas	Vakuumöfen, Hochtemperaturforschung
Bauform	Rohr- / Rippenrohr	Ummantelt, robust, vielseitig, vor Umgebung geschützt	Flüssigkeits-/Luft-/Oberflächenerwärmung, industrielle Prozesse
Bauform	Patronenheizer	Rohrförmig, hohe Wattdichte, in Metall eingesetzt	Beheizung von Formen, Platten, Gussformen durch Wärmeleitung
Bauform	Band- / Flächenheizer	Klemmt auf Oberflächen für direkte leitende Erwärmung	Extruderzylinder, Oberflächenerwärmung
Bauform	Infrarot (IR)-Heizer	Berührungslose Erwärmung durch elektromagnetische Strahlung	Trocknen von Farben, Aushärten von Beschichtungen, Raumheizung
