Im Kern wird ein PECVD-System (Plasma-Enhanced Chemical Vapor Deposition) in der PERC-Solarzellenfertigung verwendet, um kritische dielektrische Passivierungsschichten sowohl auf der Vorder- als auch auf der Rückseite des Siliziumwafers abzuscheiden. Für die Rückseite wird ein Stapel aus einer dünnen Aluminiumoxidschicht (Al₂O₃ oder AlOx) gefolgt von einer Siliziumnitridkappe (SiNₓ:H) aufgebracht. Die Vorderseite erhält eine einzelne Siliziumnitridschicht, die auch als Antireflexionsbeschichtung dient.
Die grundlegende Rolle des PECVD-Systems im PERC-Prozess besteht nicht nur darin, Schichten hinzuzufügen, sondern die elektronischen Eigenschaften der Zelloberflächen präzise zu steuern. Dieser als Passivierung bekannte Prozess neutralisiert Defekte, die sonst Ladungsträger einfangen würden, wodurch Effizienzverluste direkt verhindert und die Leistungsabgabe der Zelle maximiert werden.
Das Kernproblem: Elektronenrekombination
Was ist Oberflächenrekombination?
Eine blanke Siliziumwaferoberfläche ist von Natur aus unvollkommen und enthält „hängende Bindungen“, an denen das Kristallgitter abrupt endet. Diese unvollendeten Bindungen wirken als Fallen für Elektronen und Löcher (Ladungsträger), die durch Sonnenlicht erzeugt werden.
Werden diese Träger eingefangen, rekombinieren sie und gehen verloren, bevor sie als elektrischer Strom gesammelt werden können. Dieser Prozess, die Oberflächenrekombination, ist eine Hauptursache für Effizienzverluste in Standardsolarzellen.
Die PERC-Lösung: Passivierung
Die Passivated Emitter and Rear Cell (PERC)-Technologie begegnet diesem Verlust direkt. Durch das Abscheiden spezifischer dielektrischer Filme mittels PECVD werden diese Oberflächendefekte effektiv „geheilt“ oder neutralisiert.
Diese Passivierung ermöglicht es den Ladungsträgern, sich frei zu den elektrischen Kontakten zu bewegen, wodurch die Anzahl der gesammelten Elektronen erheblich gesteigert und somit die Gesamteffizienz der Zelle erhöht wird.
Der PECVD-Prozess im Detail
Die Rückseite: Ein Hochleistungs-Stack
Die Schlüsselinnovation bei PERC ist der ausgeklügelte Passivierungsstapel auf der Rückseite.
Eine sehr dünne Schicht aus Aluminiumoxid (AlOx) wird direkt auf das Silizium abgeschieden. AlOx bietet eine hervorragende chemische Passivierung, indem es die hängenden Bindungen sättigt und die Dichte der Oberflächendefekte reduziert.
Dieses AlOx wird dann mit einer dickeren Schicht aus wasserstoffreichem Siliziumnitrid (SiNₓ:H) bedeckt. Diese Schicht sorgt für eine Feldeffektpassivierung und setzt bei einem nachfolgenden Hochtemperatur-Glühschritt Wasserstoff frei, der weitere Defekte im Inneren des Siliziumwafers passiviert.
Die Vorderseite: Eine Doppelfunktionsschicht
Auf der Vorderseite scheidet das PECVD-System eine einzelne Schicht Siliziumnitrid (SiNₓ:H) ab. Diese Schicht erfüllt gleichzeitig zwei kritische Funktionen.
Erstens passiviert sie die Vorderseite, wodurch dort Rekombinationsverluste reduziert werden. Zweitens dient sie als Antireflexionsbeschichtung (ARC), die präzise so konstruiert ist, dass sie die Lichtreflexion reduziert und die Menge des in die Zelle eindringenden Sonnenlichts maximiert.
Verständnis der Fertigungsnuancen
Integration von AlOx- und SiNₓ-Abscheidung
Moderne PECVD-Systeme für die PERC-Produktion sind so konzipiert, dass sie sowohl die AlOx- als auch die SiNₓ-Abscheidungsprozesse handhaben können. Diese Fähigkeit ist entscheidend für die Großserienfertigung.
Die Abscheidung dieser verschiedenen Materialien erfordert unterschiedliche Precursor-Gase und Prozessbedingungen. Die Handhabung beider auf einer einzigen Plattform reduziert den Platzbedarf in der Fabrik, die Investitionskosten und die Waferhandhabungszeit.
Die Rolle der Gastrennung
Um eine Kreuzkontamination zwischen den AlOx- und SiNₓ-Abscheidungsprozessen zu verhindern, verfügen fortschrittliche PECVD-Anlagen oft über eine Gastrennkammer oder einen ähnlichen Isolationsmechanismus.
Dies stellt sicher, dass die Precursor-Gase für eine Schicht die Abscheidung der anderen nicht beeinträchtigen, wodurch die für eine effektive Passivierung erforderliche hohe Qualität und Reinheit erhalten bleibt.
Die Bedeutung der Gleichmäßigkeit
Die Wirksamkeit sowohl der Passivierung als auch der Antireflexion hängt von der präzisen Dicke und Gleichmäßigkeit dieser Nanometer-Skalen-Schichten ab. Das PECVD-System muss eine außergewöhnliche Kontrolle über den gesamten Wafer hinweg bieten, um eine konsistente Leistung von Zelle zu Zelle zu gewährleisten.
Anwendung auf Ihre Ziele
Für jedes Team, das mit PERC-Technologie arbeitet, ist das Verständnis des PECVD-Prozesses entscheidend für die Kontrolle der endgültigen Zellleistung.
- Wenn Ihr Hauptaugenmerk auf der Maximierung der Zelleffizienz liegt: Achten Sie besonders auf die Qualität und Dicke der anfänglichen AlOx-Schicht, da deren chemischer Passivierungseffekt die Grundlage für den Leistungszuwachs von PERC ist.
- Wenn Ihr Hauptaugenmerk auf der Hochdurchsatzfertigung liegt: Priorisieren Sie integrierte PECVD-Systeme, die sowohl AlOx- als auch SiNₓ-Abscheidung in einem einzigen Durchgang ausführen können, um die Zykluszeit und das Handling zu minimieren.
- Wenn Ihr Hauptaugenmerk auf Prozessstabilität und Ausbeute liegt: Konzentrieren Sie sich auf die Reinigungszyklen und die Kammerkonditionierung innerhalb des PECVD-Tools, um Filmkontaminationen zu verhindern und konsistente Ergebnisse über lange Produktionsläufe zu gewährleisten.
Die Beherrschung der Abscheidung dieser Passivierungsschichten ist der entscheidende Schritt, der eine Standard-Solarzelle von einer hocheffizienten PERC-Zelle unterscheidet.
Zusammenfassungstabelle:
| Schicht | Material | Funktion | Hauptvorteil |
|---|---|---|---|
| Rückseite | AlOx (Aluminiumoxid) | Chemische Passivierung | Neutralisiert hängende Bindungen, um die Oberflächenrekombination zu reduzieren |
| Rückseite | SiNx:H (Siliziumnitrid) | Feldeffekt-Passivierung & Wasserstoffquelle | Bietet zusätzliche Passivierung und setzt Wasserstoff zur Heilung von Volumenfehlern frei |
| Vorderseite | SiNx:H (Siliziumnitrid) | Passivierung & Antireflexionsbeschichtung | Reduziert Rekombination und minimiert Lichtreflexion für höhere Effizienz |
Steigern Sie Ihre PERC-Solarzellenproduktion mit den fortschrittlichen PECVD-Systemen von KINTEK! Durch außergewöhnliche F&E und Eigenfertigung bieten wir maßgeschneiderte Hochtemperatur-Ofenlösungen, einschließlich unserer spezialisierten PECVD-Systeme, um Passivierungsschichten wie AlOx und SiNx präzise abzuscheiden. Unsere umfassenden Anpassungsmöglichkeiten gewährleisten optimale Leistung für Ihre einzigartigen experimentellen und Produktionsanforderungen und steigern Effizienz und Ausbeute. Kontaktieren Sie uns noch heute, um zu besprechen, wie wir Ihren Solarzellenherstellungsprozess verbessern können!

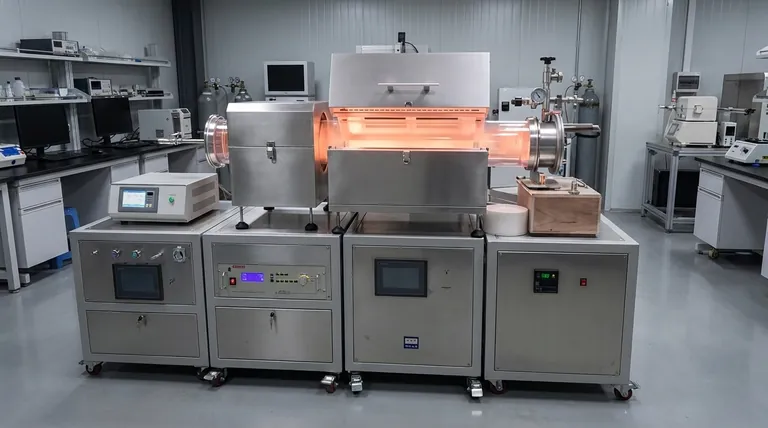

Visuelle Anleitung
