Kurz gesagt, die plasmagesützte chemische Gasphasenabscheidung (PECVD) ist eine Eckpfeilertechnologie, die verwendet wird, um kritische dünne Schichten auf Solarzellen abzuscheiden. Diese Schichten dienen zwei Hauptzwecken: Sie verbessern die Effizienz der Zelle, indem sie die Lichtabsorption und die Bewegung der Ladungsträger verbessern, und sie schützen die empfindlichen Oberflächen der Zelle. Ohne PECVD wäre die Herstellung von Hochleistungs- und kostengünstigen Solarmodulen in großem Maßstab nicht möglich.
Die Kernaufgabe von PECVD besteht nicht nur darin, eine Schicht hinzuzufügen, sondern die Leistung einer Solarzelle grundlegend zu verbessern. Dies wird durch die Abscheidung hochkontrollierter Schichten erreicht, die sowohl das eingefangene Licht maximieren als auch optimieren, wie diese Lichtenergie in elektrische Ladung innerhalb der Zelle umgewandelt wird.
Die beiden Hauptfunktionen von PECVD
PECVD ist kein Werkzeug für einen einzigen Zweck; es ist ein vielseitiger Prozess, der zur Herstellung verschiedener Arten von Schichten verwendet wird, die jeweils eine eigene und entscheidende Funktion haben. Diese lassen sich grob in Oberflächenverbesserung und die Erstellung des photovoltaischen Kernmaterials selbst unterteilen.
Funktion 1: Oberflächenantireflexion und Passivierung
Bei den meisten herkömmlichen Solarzellen aus kristallinem Silizium besteht die wichtigste Anwendung von PECVD in der Abscheidung einer dünnen Schicht aus Siliziumnitrid (SiNx). Diese einzelne Schicht erfüllt gleichzeitig zwei Aufgaben.
Erstens wirkt sie als Antireflexionsbeschichtung. Die Siliziumoberfläche ist von Natur aus glänzend und reflektiert einen erheblichen Teil des einfallenden Sonnenlichts. Die präzise entwickelte SiNx-Schicht reduziert diese Reflexion, wodurch mehr Photonen in die Zelle gelangen und Energie erzeugen können.
Zweitens bietet die Schicht eine Oberflächenpassivierung. Die Siliziumkristallstruktur weist mikroskopische Unvollkommenheiten und „hängende Bindungen“ an ihrer Oberfläche auf, die Ladungsträger (Elektronen) einfangen und die Effizienz der Zelle verringern können. Die von PECVD abgeschiedene, wasserstoffreiche SiNx-Schicht „repariert“ diese Defekte effektiv und ermöglicht es den Ladungsträgern, sich frei zu bewegen und zum elektrischen Strom beizutragen.
Funktion 2: Abscheidung der photovoltaischen Schicht selbst
Bei anderen Arten von Solarzellen, insbesondere Dünnschichtsolarzellen, wird PECVD zur Abscheidung der primären lichtabsorbierenden Schicht verwendet. Dies ist das Material, das Photonen tatsächlich in Elektron-Loch-Paare umwandelt.
Materialien wie amorphes Silizium (a-Si) werden mittels PECVD abgeschieden, um den Kern der Solarzelle zu bilden. Diese Technik ist auch entscheidend bei der Herstellung von Hochleistungs-Mehrfachsolarzellen unter Verwendung von Materialien wie Galliumarsenid (GaAs), die häufig in Anwendungen für den Weltraum zum Einsatz kommen, bei denen die Leistung oberste Priorität hat.
Warum PECVD die bevorzugte Methode ist
Es gibt andere Abscheidungsmethoden, aber PECVD bietet eine einzigartige Kombination von Vorteilen, die es ideal für die heiklen und präzisen Anforderungen der Solarzellenfertigung machen.
Der Vorteil der Niedertemperaturabscheidung
Der „plasmaunterstützte“ Aspekt von PECVD ist sein Hauptvorteil. Das Plasma liefert die Energie, die erforderlich ist, um die chemischen Reaktionen für die Abscheidung anzutreiben, anstatt sich ausschließlich auf hohe Hitze zu verlassen.
Dies ermöglicht es dem Prozess, bei deutlich niedrigeren Temperaturen im Vergleich zur herkömmlichen chemischen Gasphasenabscheidung (CVD) abzulaufen. Dies ist entscheidend, um Schäden an den darunter liegenden Schichten der Solarzelle zu verhindern, die empfindlich auf thermische Belastungen reagieren können.
Präzise Kontrolle über die Schichtqualität
PECVD-Systeme bieten eine außergewöhnlich präzise Kontrolle über Schichtdicke, chemische Zusammensetzung und Gleichmäßigkeit über das gesamte Substrat.
Dieses Maß an Kontrolle hängt direkt mit der endgültigen Leistung der Solarzelle zusammen. Eine gleichmäßige Antireflexionsbeschichtung absorbiert Licht gleichmäßig, und eine gut zusammengesetzte Passivierungsschicht maximiert die Effizienzsteigerungen.
Konzipiert für die Hochdurchsatzfertigung
Moderne PECVD-Anlagen sind modular aufgebaut und für die Massenproduktion konzipiert. Sie ermöglichen einen hohen Durchsatz, eine hohe Betriebszeit und eine effiziente Nutzung der Rohmaterialien (Präkursorgase). Diese Faktoren sind wesentlich, um die Gesamtkosten pro Watt Solarenergie zu senken und sie wettbewerbsfähiger zu machen.
Verständnis der Kompromisse
Obwohl PECVD ein leistungsstarker Prozess ist, birgt er auch eine Reihe von Herausforderungen, die Ingenieure bewältigen müssen.
Komplexität und Kosten der Ausrüstung
PECVD-Reaktoren sind komplex und stellen eine erhebliche Investition dar. Sie erfordern sorgfältige Wartung und qualifizierte Bediener, um in einer Produktionsumgebung konsistente, qualitativ hochwertige Ergebnisse zu gewährleisten.
Management der Präkursorgase
Der Prozess ist auf eine stetige und präzise Versorgung mit Präkursorgasen angewiesen, von denen einige gefährlich sein können. Die Verwaltung der Lagerung, Lieferung und Handhabung dieser Materialien ist eine entscheidende Sicherheits- und Betriebsfrage.
Schichtspannung und Haftung
Um die perfekte Schicht zu erzielen, müssen zahlreiche Prozessparameter abgestimmt werden, darunter Temperatur, Druck, Gasflussraten und Plasmaleistung. Falsche Parameter können zu hoher innerer Spannung in der abgeschiedenen Schicht führen, was dazu führen kann, dass sie reißt oder vom Substrat abblättert, wodurch die Zelle unbrauchbar wird.
Wie Sie dies auf Ihr Ziel anwenden
Ihre Fertigungsstrategie bestimmt, wie Sie die PECVD-Technologie nutzen.
- Wenn Ihr Hauptaugenmerk auf der Maximierung der Effizienz von Standard-Siliziumzellen liegt: Ihr wichtigster Ansatzpunkt ist die Optimierung der Abscheidung von hochwertigem SiNx für überlegene Antireflexion und Passivierung.
- Wenn Ihr Hauptaugenmerk auf der Herstellung kostengünstiger, flexibler Dünnschichtmodule liegt: PECVD ist der Motor für die Abscheidung der Kernschichten aus amorphem Silizium (a-Si) oder anderer photovoltaischer Schichten in großem Maßstab.
- Wenn Ihr Hauptaugenmerk auf der Herstellung erstklassiger Hochleistungszellen für Luft- und Raumfahrt oder konzentrierende Systeme liegt: Sie werden PECVD verwenden, um fortschrittliche, hochreine Materialien wie GaAs in komplexen Mehrfachstruktur-Konfigurationen abzuscheiden.
Letztendlich ist die Beherrschung von PECVD grundlegend für die Weiterentwicklung der Kosteneffizienz und Leistung der Photovoltaik-Technologie.
Zusammenfassungstabelle:
| Funktion | Wichtige Anwendungen | Vorteile |
|---|---|---|
| Oberflächenantireflexion & Passivierung | Abscheidung von Siliziumnitrid (SiNx) zur Reduzierung der Reflexion und Reparatur von Defekten | Verbessert die Lichtabsorption und Ladungsträgerbewegung, erhöht die Effizienz |
| Abscheidung der photovoltaischen Schicht | Erstellung von Kernschichten in Dünnschichtzellen (z. B. amorphes Silizium, GaAs) | Ermöglicht Hochleistungs-, flexible und Mehrfachsolarzellen |
| Niedertemperaturverarbeitung | Verwendet Plasmaenergie anstelle von hoher Hitze | Verhindert Schäden an empfindlichen Substraten, ideal für delikate Solarzellenstrukturen |
| Hochdurchsatzfertigung | Modulare Systeme für die Massenproduktion | Reduziert Kosten, gewährleistet Gleichmäßigkeit und unterstützt skalierbare Solarpanelproduktion |
Entfesseln Sie das volle Potenzial Ihrer Solarzellenproduktion mit den fortschrittlichen PECVD-Lösungen von KINTEK! Durch die Nutzung hervorragender F&E und der hausinternen Fertigung bieten wir vielfältigen Laboratorien maßgeschneiderte Hochtemperaturofensysteme, einschließlich CVD/PECVD-Systemen, um Ihre einzigartigen experimentellen Anforderungen präzise zu erfüllen. Ob Sie kristalline Siliziumzellen optimieren oder Dünnschichttechnologien entwickeln, unsere tiefgreifenden Anpassungsmöglichkeiten gewährleisten überlegene Effizienz und Kosteneffektivität. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere Expertise Ihre Photovoltaik-Innovationen voranbringen kann!

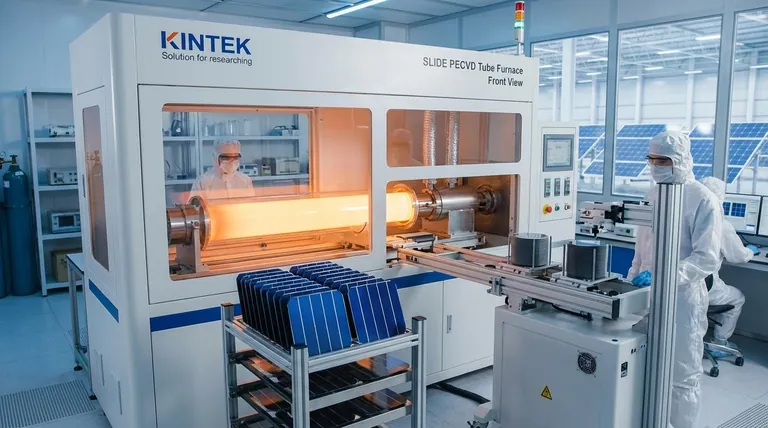

Visuelle Anleitung
