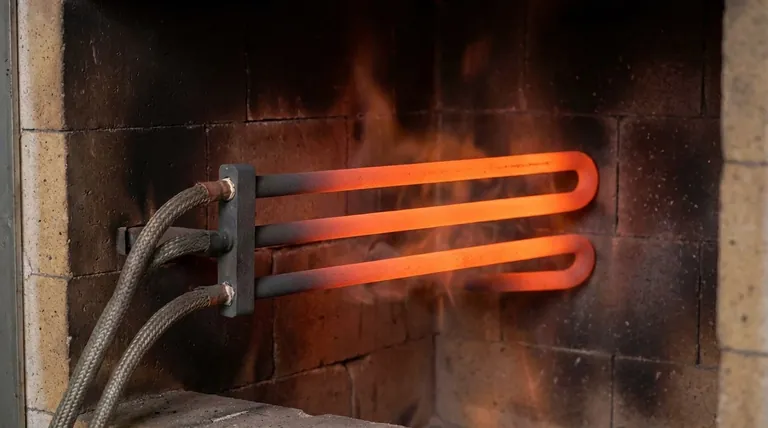

Im Kern ist das einzigartige Designmerkmal eines W-Typ Siliziumkarbid (SiC)-Heizelements seine dreiphasige, einseitig angeschlossene Konstruktion. Dieses Element besteht aus einem SiC-Stab, der an einem Ende mit drei hochreinen SiC-Stäben verbunden ist und eine ausgeprägte „W“-Form bildet. Diese Konfiguration ermöglicht den direkten Anschluss an eine dreiphasige Stromversorgung von einem einzigen Anschlusspunkt aus.
Das W-förmige Design ist keine willkürliche Wahl; es ist eine technische Lösung, um eine hochgradig gleichmäßige Wärme über eine große horizontale Fläche zu liefern und gleichzeitig die elektrischen Anschlüsse zu vereinfachen, die für Hochleistungs-Dreiphasen-Industrieöfen erforderlich sind.
Der funktionale Zweck des W-förmigen Designs
Die spezifische Geometrie des W-Typ-Elements ist direkt mit der Lösung gängiger Herausforderungen in großtechnischen industriellen Heizanwendungen verbunden. Es bietet eine einzigartige Kombination aus elektrischer Effizienz und optimierter Wärmeverteilung.
Entwickelt für die horizontale Installation
Die W-Form bietet die notwendige Struktur und das Wärmeverteilungsprofil für die horizontale Montage. Dies ist entscheidend in Anwendungen wie der Floatglasproduktion, wo Wärme gleichmäßig von oben oder unten auf eine sich bewegende Oberfläche aufgebracht werden muss.
Gleichmäßige Erwärmung über große Flächen
Durch die Anordnung von drei Heizelementen parallel erzeugt das W-Typ-Element ein breites, gleichmäßiges thermisches Feld. Dieses Design minimiert Hot Spots und Temperaturgradienten, was für Prozesse, die eine präzise Temperaturregelung über eine breite Zone erfordern, unerlässlich ist.
Direkte Dreiphasen-Stromkompatibilität
Dies ist der bedeutendste elektrische Vorteil des Elements. In schweren Industrieumgebungen ist Dreiphasenstrom Standard. Die drei „Beine“ des W-Typs können direkt an die drei Phasen der Stromversorgung angeschlossen werden, was die Ofenverkabelung und die Leistungsregelungssysteme vereinfacht.
Wie der W-Typ im Vergleich zu anderen SiC-Elementen abschneidet
Das Verständnis des W-Typs erfordert, ihn im Kontext anderer gängiger Designs zu sehen. Jeder Typ ist ein Werkzeug, das für eine bestimmte thermische Aufgabe entwickelt wurde.
W-Typ vs. Einzelstab (SC/GC-Typ)
Einzelstabelemente, ob massiv (SC) oder rohrförmig (GC), sind die grundlegendste Form. Obwohl vielseitig, erfordert das Erreichen einer gleichmäßigen Wärme über eine große Fläche mit ihnen die Verkabelung vieler einzelner Elemente in komplexen Reihen- oder Parallelgruppen. Der W-Typ ist im Wesentlichen eine vorgefertigte, dreiphasige Gruppe in einer einzigen Komponente.
W-Typ vs. U-förmig (SCR-Typ)
U-förmige Elemente ermöglichen ebenfalls einen einseitigen Anschluss, was für das Ofendesign und die Wartung praktisch ist. Sie sind jedoch typischerweise zweistabige, einphasige Elemente. Der W-Typ ist eine Weiterentwicklung dieses Konzepts, speziell für Dreiphasensysteme gebaut.
Verständnis der Kompromisse und Überlegungen
Obwohl leistungsstark, ist das W-Typ-Design keine Universallösung. Seine spezialisierte Natur bringt spezifische Überlegungen mit sich.
Physischer Platzbedarf und Komplexität
Die W-Form ist von Natur aus größer und komplexer als ein einfacher Stab oder ein U-förmiges Element. Dies erfordert mehr Platz im Ofen und eine sorgfältige Handhabung während der Installation, um mechanische Belastungen am Anschlusspunkt zu vermeiden.
Anwendungsspezifität
Diese Elemente sind hochoptimiert für eine spezifische Aufgabe: große, horizontale, dreiphasige Öfen. Die Verwendung in einem kleinen, einphasigen oder vertikal ausgerichteten Ofen wäre im Vergleich zur Verwendung einfacherer Stab- oder U-förmiger Elemente ineffizient und unnötig komplex.
Inhärente Sprödigkeit
Wie alle Siliziumkarbid-Heizelemente ist der W-Typ hart und hochtemperaturbeständig, aber auch spröde. Seine komplexe Form bedeutet, dass er sorgfältig gehandhabt und installiert werden muss, um Bruch durch mechanische Erschütterungen oder unsachgemäße Unterstützung zu vermeiden.
Die richtige Wahl für Ihre Anwendung treffen
Die Auswahl der richtigen Geometrie des Heizelements ist grundlegend für die Erzielung von Prozesseffizienz, Temperaturgleichmäßigkeit und Betriebszuverlässigkeit.
- Wenn Ihr Hauptaugenmerk auf einer gleichmäßigen Erwärmung in einem großen horizontalen Ofen mit dreiphasiger Stromversorgung liegt: Der W-Typ ist speziell für dieses Szenario entwickelt, vereinfacht die Verkabelung und gewährleistet eine gleichmäßige Wärmeverteilung.
- Wenn Ihr Hauptaugenmerk auf Flexibilität oder der Beheizung eines kleineren, kompakteren Raums liegt: Einfache Einzelstab-Elemente (SC oder GC) bieten die größte Vielseitigkeit für kundenspezifische Layouts und kleinere Öfen.
- Wenn Ihr Hauptaugenmerk auf einer bequemen einseitigen Verkabelung in einem einphasigen Ofen liegt: Das U-förmige (SCR) Element bietet eine robuste und bewährte Lösung ohne die Komplexität eines dreiphasigen Designs.
Letztendlich geht es bei der Wahl des richtigen Elements darum, die Designabsicht der Komponente mit den spezifischen Anforderungen Ihres thermischen Prozesses abzugleichen.
Zusammenfassungstabelle:
| Merkmal | Beschreibung |
|---|---|
| Designform | W-förmige, dreiphasige, einseitig angeschlossene SiC-Stabkonfiguration |
| Hauptvorteil | Gleichmäßige Wärmeverteilung über große horizontale Flächen |
| Leistungskompatibilität | Direkter Anschluss an dreiphasige Stromversorgung |
| Ideale Anwendungen | Große Industrieöfen, z.B. Floatglasproduktion |
| Überlegungen | Sprödes Material, erfordert sorgfältige Handhabung und spezifisches Ofendesign |
Rüsten Sie Ihre industrielle Heizung mit den fortschrittlichen Lösungen von KINTEK auf! Durch außergewöhnliche Forschung und Entwicklung sowie eigene Fertigung bieten wir verschiedenen Laboren Hochtemperatur-Ofensysteme, einschließlich Muffel-, Rohr-, Dreh-, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systeme. Unsere umfassende Anpassungsfähigkeit gewährleistet eine präzise Passform für Ihre einzigartigen experimentellen Anforderungen. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere W-Typ SiC-Heizelemente und andere Produkte Ihre Prozesseffizienz und Zuverlässigkeit verbessern können!

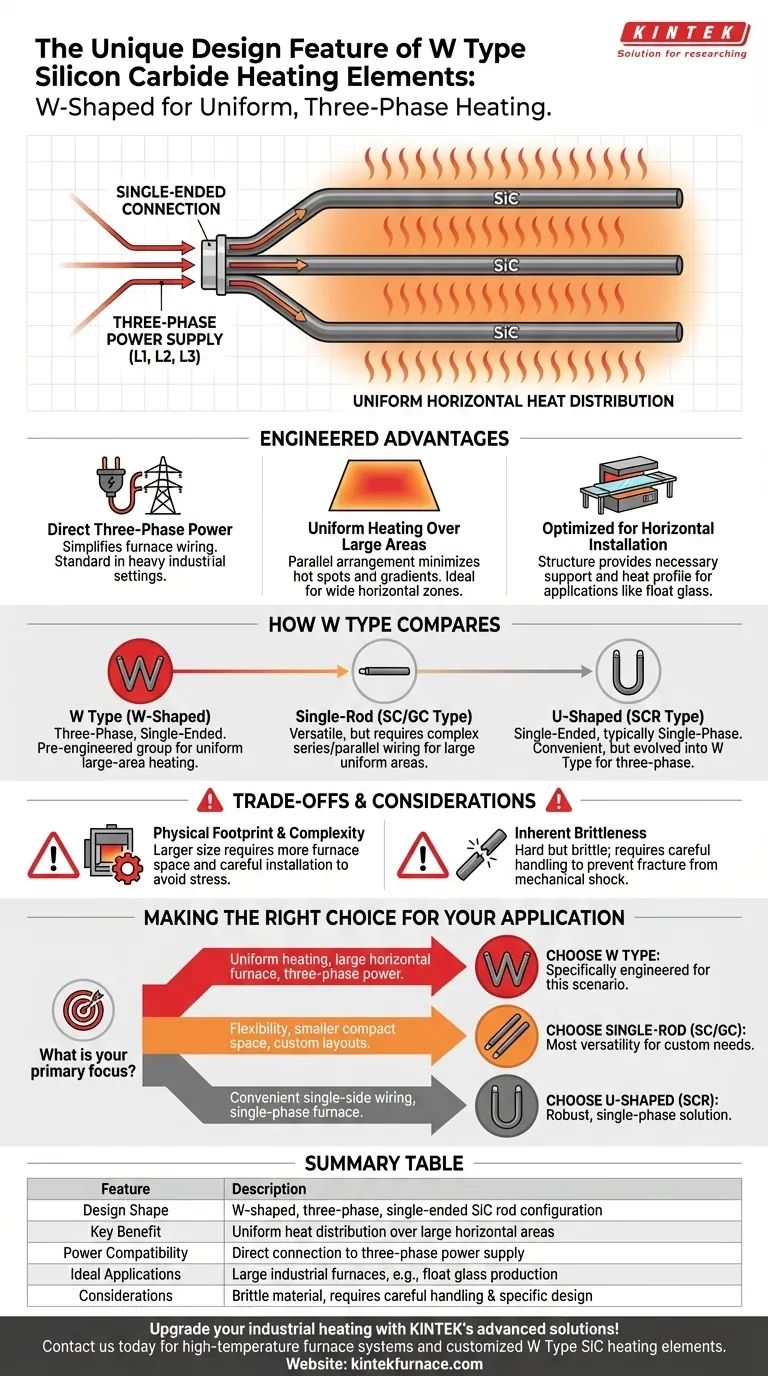

Visuelle Anleitung
