Was Ist Der Unterschied Zwischen Einem Muffelofen Und Einem Retortenofen? Verstehen Sie Die Wichtigsten Konstruktionsprinzipien Für Ihr Labor

Technisch gesehen gibt es keinen Konflikt zwischen den Begriffen. Eine „Retorte“ ist ein luftdichtes Gefäß zur Aufnahme eines Materials, während eine „Muffel“ die Isolierkammer ist, die die Heizelemente von diesem Gefäß trennt. In der Praxis werden die Begriffe oft synonym verwendet, um einen Ofen zu beschreiben, der seinen Inhalt indirekt erhitzt und ihn so vor der direkten Wärmequelle und Verbrennungsprodukten schützt.

Der Unterschied zwischen „Muffel“ und „Retorte“ bezieht sich weniger auf zwei verschiedene Ofentypen als vielmehr auf zwei Komponenten, die zusammenarbeiten. Die entscheidende Erkenntnis ist, dass beide die indirekte Erwärmung ermöglichen, eine Methode zur Kontrolle der Prozessatmosphäre und zur Vermeidung von Kontamination des Materials.

Das Kernprinzip: Indirekte Erwärmung zur Prozesskontrolle

Das grundlegende Konzept hinter Muffel- und Retortenöfen ist die Trennung der Arbeitslast von der Wärmequelle. Dieses Design ist entscheidend für jeden Prozess, bei dem die Atmosphäre um das Material herum präzise kontrolliert werden muss.

Was ist eine Muffel?

Eine Muffel ist die isolierende Auskleidung des Ofens oder eine separate Kammer, die typischerweise aus Hochtemperaturkeramik besteht. Ihre Hauptaufgabe ist es, einen gleichmäßigen, beheizten Raum zu schaffen und gleichzeitig die Arbeitslast vor direkter Strahlung der Heizelemente zu schützen.

Stellen Sie es sich wie den Hohlraum des Ofens selbst vor, der eine gleichmäßige Wärme ohne direkten Kontakt mit Flammen oder glühenden elektrischen Spulen gewährleistet.

Was ist eine Retorte?

Eine Retorte ist ein versiegeltes, gasdichtes Behältnis, das das zu verarbeitende Material aufnimmt. Sie wird innerhalb der Muffel platziert. Ihre Hauptaufgabe ist es, eine kontrollierte Atmosphäre zu schaffen – sei es ein Vakuum, ein Inertgas wie Argon oder ein reaktives Gas.

Die Muffel erwärmt die Außenseite der Retorte, und die Retorte wiederum erwärmt das Material im Inneren. Deshalb kann ein Ofen ein „Muffelofen“ sein, der mit einer „Retorte“ arbeitet.

Wie sie zusammenarbeiten

Bei einer typischen Anwendung mit kontrollierter Atmosphäre ist der Prozess einfach:

Das Material wird in die Retorte gegeben.
Die Retorte wird versiegelt und mit einem bestimmten Gas gespült oder evakuiert, um ein Vakuum zu erzeugen.

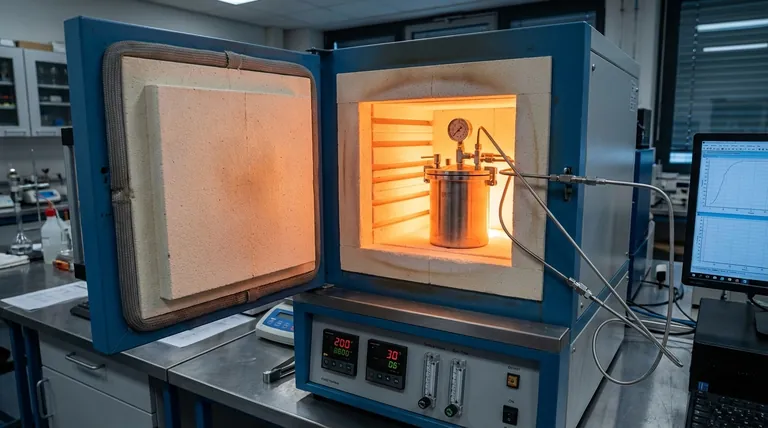

Die gesamte Retorte wird in den Muffelofen gestellt, um erwärmt zu werden.

Aus diesem Grund werden die Begriffe oft vermischt. Sie verwenden einen Muffelofen, um eine Retorte zu erhitzen.

Erweiterung des Kontexts: Andere Ofenkonstruktionen

Das Verständnis des Muffel-/Retortenprinzips hilft zu klären, wie sie sich im Vergleich zu anderen Ofentypen verhalten, die unterschiedliche Probleme lösen.

Kastenförmiger Ofen (Box Furnace) vs. Rohrofen (Tube Furnace)

Ein Standard-Muffelofen ist oft ein kastenförmiger Ofen, ideal für die Verarbeitung von Objekten, die in einer einzigen Charge statisch bleiben.

Ein Rohrofen verwendet eine zylindrische Muffel/ein Rohr. Diese Konstruktion eignet sich hervorragend, um eine hohe Temperaturgleichmäßigkeit zu erzielen, und wird oft für die Verarbeitung kleinerer Proben oder für kontinuierliche Prozesse verwendet, bei denen Material durch das Rohr fließt.

Warmwand- vs. Kaltwand-Vakuumöfen

Dies ist ein entscheidender Unterschied, wenn eine Retorte für Vakuumanwendungen verwendet wird.

Ein Warmwandofen ist die klassische Konstruktion, die wir besprochen haben: Ein externer Ofen (die Muffel) erwärmt die Retorte von außen. Dies ist einfacher, begrenzt jedoch die maximale Temperatur und die Verarbeitungsgeschwindigkeit.

Ein Kaltwandofen hat Heizelemente innerhalb der Vakuumkammer (der Retorte), die selbst wassergekühlt ist. Dies ermöglicht viel höhere Temperaturen, schnellere Aufheiz-/Abkühlzyklen und sauberere Vakuumbedingungen.

Die Abwägungen verstehen

Die Wahl des Ofendesigns ist eine Frage der Abwägung von Leistung, Komplexität und Kosten.

Einfachheit vs. Atmosphärenkontrolle

Ein einfacher Muffelofen zur Erwärmung in Umgebungsluft ist einfach, robust und relativ kostengünstig.

Die Einführung einer Retorte zur Kontrolle der Atmosphäre führt zu erheblicher Komplexität. Sie müssen Gasversorgungen oder Vakuumpumpen verwalten, und die Gewährleistung einer perfekten Abdichtung der Retorte ist für den Prozess von entscheidender Bedeutung.

Batch- vs. kontinuierlicher Durchsatz

Kastenförmige Muffelöfen sind für die Chargenverarbeitung (Batch Processing) ausgelegt. Das Laden und Entladen erfolgt über eine einzige Tür, was einfach, aber für eine Hochvolumenproduktion ineffizient ist.

Für kontinuierliche oder Hochdurchsatzanforderungen bieten Drehöfen oder rohrförmige Durchlauföfen eine weitaus höhere Energieeffizienz und Durchsatzleistung.

Temperaturgleichmäßigkeit

Ein einfacher kastenförmiger Muffelofen kann Temperaturschwankungen in seiner Kammer aufweisen.

Für Anwendungen, die eine präzise Gleichmäßigkeit erfordern, ist ein Drei-Zonen-Rohrofen überlegen, da er die Temperatur entlang der gesamten Länge der Probe feinabstimmen kann. Ebenso bieten Kaltwand-Vakuumöfen im Allgemeinen eine bessere Gleichmäßigkeit als Warmwandkonstruktionen.

Die richtige Wahl für Ihre Anwendung treffen

Konzentrieren Sie sich auf Ihr Endziel, nicht auf die historische Terminologie.

Wenn Ihr Hauptaugenmerk auf der allgemeinen Erwärmung in Luft liegt (z. B. Veraschung, Anlassen, Durchbrennen von Bindemitteln): Ein einfacher, kostengünstiger kastenförmiger Muffelofen ist das richtige Werkzeug.
Wenn Ihr Hauptaugenmerk auf der Verarbeitung unter einem bestimmten Gas liegt (z. B. Glühen, Sintern): Sie benötigen ein Ofensystem, das eine abgedichtete Retorte integriert, was ein kastenförmiges oder röhrenförmiges Design sein kann.
Wenn Ihr Hauptaugenmerk auf der Hochtemperatur-Vakuumverarbeitung liegt (z. B. Hartlöten, Entgasen): Ein Kaltwand-Vakuumofen bietet überlegene Leistung, Geschwindigkeit und Temperaturbereich.
Wenn Ihr Hauptaugenmerk auf der kontinuierlichen Verarbeitung von Schüttgut in großen Mengen liegt: Ein Drehofen ist wesentlich effizienter als ein statischer Batch-Ofen.

Das Verständnis dieser grundlegenden Konstruktionsprinzipien versetzt Sie in die Lage, verwirrende Bezeichnungen zu ignorieren und den Ofen auszuwählen, der Ihren technischen Anforderungen wirklich entspricht.

Zusammenfassungstabelle:

Merkmal	Muffelofen	Retortenofen
Hauptfunktion	Erzeugt isolierte Heizkammer	Bietet versiegelte, kontrollierte Atmosphäre
Heizmethode	Indirekt, über Muffelauskleidung	Indirekt, über Retortenbehälter
Atmosphärenkontrolle	Begrenzt (z. B. Umgebungsluft)	Hoch (Vakuum, Inert-/Reaktionsgase)
Häufige Anwendungen	Veraschung, Anlassen, Durchbrennen von Bindemitteln	Glühen, Sintern, Hartlöten
Komplexität/Kosten	Niedriger	Höher aufgrund von Dichtungs- und Gassystemen
