Im Kontext von Röhrenöfen bezieht sich die horizontale Ausrichtung auf die Konstruktion, bei der das zylindrische Prozessrohr parallel zum Boden positioniert ist. Diese Konfiguration bedeutet, dass die Probe in eine flach liegende Kammer eingeführt wird, die eine zentrale Heizzone durchläuft, ähnlich wie ein auf dem Boden liegender Baumstamm.
Ein horizontaler Röhrenofen priorisiert ein großes Verarbeitungsvolumen und eine ausgezeichnete thermische Gleichmäßigkeit um den Umfang der Probe herum. Diese Bauweise erfordert jedoch einen größeren physischen Platzbedarf und kann im Vergleich zu einer vertikalen Ausrichtung spezifische Herausforderungen bei der Probenhandhabung mit sich bringen.
Grundlegendes Design eines horizontalen Röhrenofens
Ein horizontaler Röhrenofen wird durch sein zentrales Struktur-Layout definiert, das direkt seinen Betrieb und die am besten geeigneten Anwendungen beeinflusst.
Die Ausrichtung des Prozessrohrs
Das definierende Merkmal ist, dass das Rohr, das die Probe enthält, in einer horizontalen Ebene liegt. Der Ofenkorpus ist um dieses Rohr herum aufgebaut und erzeugt eine zentrale „Heißzone“, in der die höchsten und gleichmäßigsten Temperaturen erreicht werden.
Heizmechanismus
Heizelemente, wie Draht- oder Siliziumkarbidstäbe, umgeben typischerweise die Außenseite des Prozessrohrs. Dies gewährleistet, dass die Wärme von allen 360° der Achse auf die Probe einwirkt, was für eine gleichmäßige Wärmeverteilung um ihren Umfang herum entscheidend ist.
Probenzugang
Proben werden durch die Enden des Rohrs geladen und entnommen. Diese Zugangspunkte weisen oft Endstopfen oder Kappen auf, die aus dem Ofenkörper herausragen können, was eine einfachere Handhabung und die Schaffung kontrollierter Atmosphären im Rohr ermöglicht.
Hauptvorteile: Gleichmäßigkeit und Volumen
Die horizontale Bauweise bietet zwei wesentliche Vorteile, die sie zur bevorzugten Wahl für bestimmte industrielle und Laborprozesse machen.
Hohes Potenzial für thermische Gleichmäßigkeit
Die 360-Grad-Beheizung, die das Röhrenofendesign inhärent mit sich bringt, sorgt für eine hervorragende Temperaturkonsistenz um die Probe herum. Horizontale Öfen sind so konstruiert, dass sie diese Gleichmäßigkeit entlang der Länge der Probe erweitern, wobei Temperaturen von bis zu 1800 °C (3272 °F) aufrechterhalten werden können.
Größeres Arbeitsvolumen
Konstruktionsbedingt können horizontale Öfen größere und längere Proben aufnehmen als ihre vertikalen Pendants. Dies macht sie sehr gut geeignet für die gleichzeitige Verarbeitung mehrerer Proben in Chargen oder für die Handhabung kontinuierlicher Produktionsabläufe, bei denen Material durch das Rohr geführt wird.
Die Kompromisse verstehen
Obwohl leistungsstark, ist die horizontale Ausrichtung nicht ohne praktische Einschränkungen. Das Anerkennen dieser Kompromisse ist entscheidend für eine fundierte Entscheidung.
Größerer physischer Platzbedarf
Horizontale Öfen benötigen naturgemäß mehr Boden- oder Arbeitsflächen. Ihre Länge erfordert einen ausgewiesenen Bereich, was in Laboren, in denen Platz Mangelware ist, eine erhebliche Einschränkung darstellen kann.
Herausforderungen bei der Probenhandhabung
Das Laden und Entladen von Proben kann in einer horizontalen Röhre umständlicher sein. Im Gegensatz zu einem vertikalen Ofen, bei dem die Schwerkraft die Positionierung von Proben unterstützen kann, müssen Materialien vorsichtig in die horizontale Kammer hinein- und wieder herausgezogen werden, was schwierig sein kann.
Potenzial für Temperaturgradienten
Obwohl Gleichmäßigkeit ein Hauptziel ist, kann die horizontale Ausrichtung manchmal leichte Temperaturschwankungen entlang der Rohrlänge verursachen. Das Erreichen eines perfekt flachen Temperaturprofils erfordert oft ein sorgfältiges Ofendesign und eine Prozessoptimierung.
Die richtige Ausrichtung für Ihre Anwendung wählen
Ihre Wahl zwischen einem horizontalen oder vertikalen Ofen sollte von Ihren spezifischen Zielen und physischen Einschränkungen bestimmt werden.
- Wenn Ihr Hauptaugenmerk auf der Verarbeitung großer Proben oder Chargen mit hohem Volumen liegt: Ein horizontaler Ofen ist aufgrund seines größeren Arbeitsvolumens und seiner Eignung für kontinuierliche Arbeitsabläufe die überlegene Wahl.
- Wenn Ihr Hauptaugenmerk auf der Schonung von Laborplatz liegt: Ein vertikaler Ofen ist aufgrund seines kleineren, arbeitsplattenfreundlichen Fußabdrucks im Allgemeinen besser geeignet.
- Wenn Ihr Hauptaugenmerk auf dem einfachen Laden von Pulvern oder Tiegeln liegt: Ein vertikaler Ofen kann bequemer sein, da er es ermöglicht, Proben einfach in die Heißzone abzusenken oder fallen zu lassen.
Letztendlich befähigt Sie das Verständnis dieser grundlegenden Designkompromisse dazu, den Ofen auszuwählen, der direkt mit Ihren Verarbeitungsanforderungen übereinstimmt.
Zusammenfassungstabelle:
| Merkmal | Horizontaler Röhrenofen |
|---|---|
| Rohrausrichtung | Parallel zum Boden |
| Hauptvorteile | Hohe thermische Gleichmäßigkeit, großes Arbeitsvolumen |
| Häufige Einschränkungen | Größerer Fußabdruck, Herausforderungen bei der Probenhandhabung |
| Am besten geeignet für | Große Proben, Chargenverarbeitung, kontinuierliche Arbeitsabläufe |
Werten Sie Ihr Labor mit Präzision und Leistung auf! KINTEK ist spezialisiert auf fortschrittliche Hochtemperatur-Ofenlösungen, einschließlich Röhrenöfen, die entwickelt wurden, um Ihre einzigartigen Bedürfnisse zu erfüllen. Mit herausragender F&E und hausinterner Fertigung bieten wir tiefgreifende Anpassungsmöglichkeiten für optimale Leistung bei thermischer Gleichmäßigkeit und der Verarbeitung großer Volumina. Egal, ob Sie industrielle Chargen oder komplexe Experimente bearbeiten, unsere Expertise gewährleistet zuverlässige Ergebnisse. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere Lösungen Ihre Laboreffizienz und -ergebnisse verbessern können!

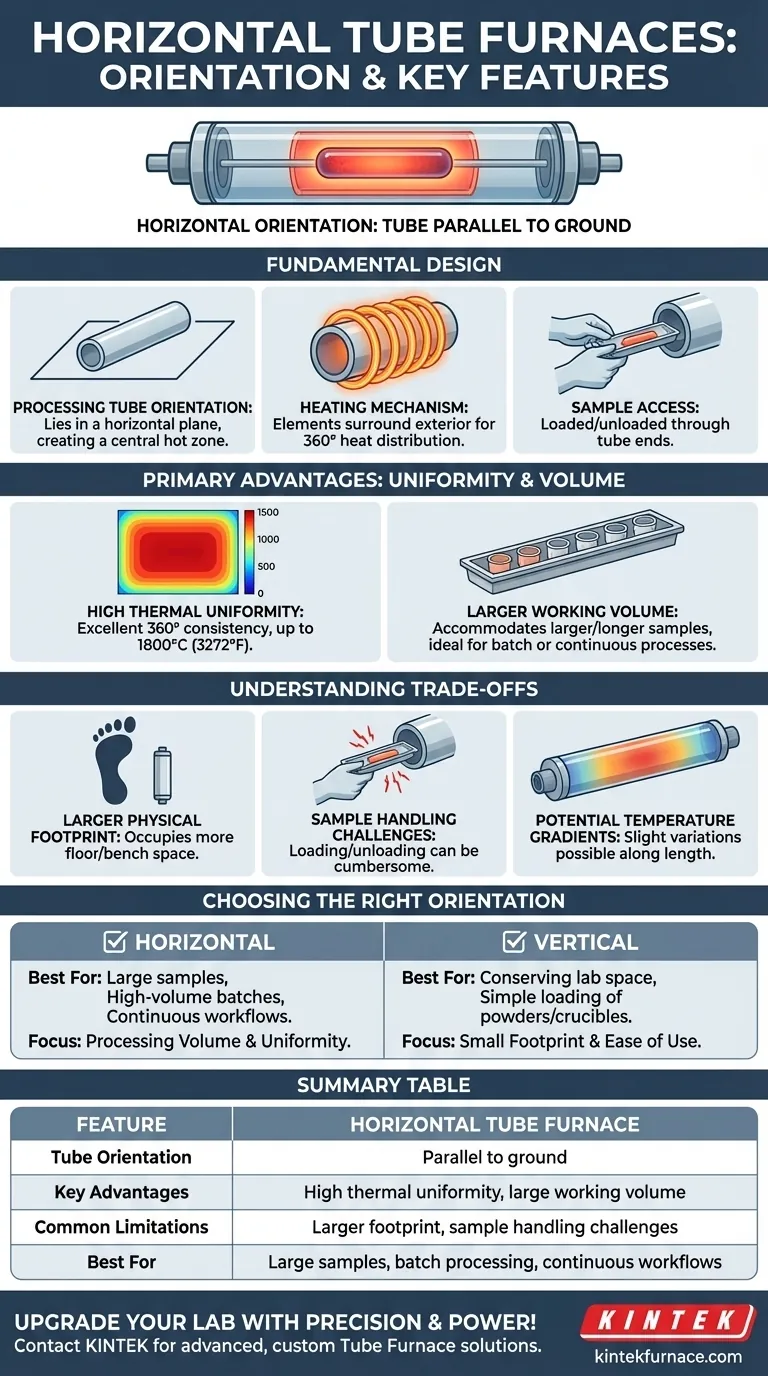

Visuelle Anleitung
