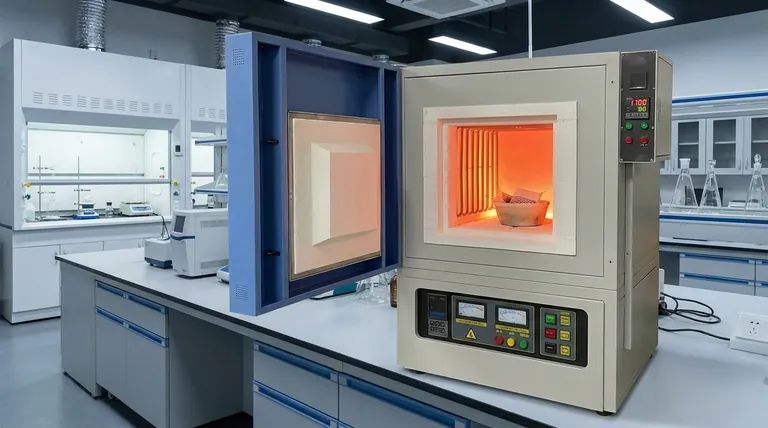

Die Arbeitskammer eines Kastentyp-Widerstandsofens ist eine präzise konstruierte thermische Umgebung. Im Kern besteht die Kammer aus einem Ofenraum oder Herd, der aus feuerfesten Materialien gefertigt ist, um extremen Temperaturen standzuhalten. Innerhalb dieses Hohlraums befinden sich die elektrischen Heizelemente, die die Wärme erzeugen, und die gesamte Baugruppe ist mit Hochleistungs-Wärmedämmung umgeben, um Effizienz und Sicherheit zu gewährleisten.
Das Verständnis der Komponenten der Arbeitskammer ist einfach, aber die Wertschätzung ihrer systemischen Funktion ist entscheidend. Die Kammer ist nicht nur eine heiße Box; sie ist ein ausgewogenes System, in dem Materialien, Energiequellen und Steuerungen zusammenwirken, um eine stabile, gleichmäßige und effiziente Hochtemperaturbedingung zu schaffen.
Die Kernkomponenten im Detail
Die Leistung eines Kastens-Ofens ist ein direktes Ergebnis der Qualität und Integration seiner Kernkomponenten. Jedes Teil erfüllt eine bestimmte und lebenswichtige Funktion.
Der Ofenraum (Herd)
Der Herd ist der aktive Bereich, in dem das Werkstück platziert wird. Er besteht aus feuerfesten Materialien wie hochreinem Aluminiumoxid-Faser oder Schamottestein.
Diese Materialien werden aufgrund ihrer Fähigkeit ausgewählt, extremen Temperaturschocks und hohen Temperaturen standzuhalten, ohne sich zu zersetzen, wodurch eine saubere und stabile Umgebung für Prozesse wie Sintern oder Analysen gewährleistet wird.
Elektrische Heizelemente
Diese sind die Quelle der thermischen Energie. Es handelt sich typischerweise um Widerstandsdrähte oder -stäbe aus Legierungen wie Kanthal (Eisen-Chrom-Aluminium) oder fortschrittlicheren Materialien wie Siliziumkarbid für höhere Temperaturen.
Wenn Strom durch diese Elemente fließt, erzeugen sie durch ihren Widerstand intensive, kontrollierte Wärme. Ihre Platzierung rund um die Kammer ist ein entscheidender Konstruktionsfaktor, der direkt die Temperaturgleichmäßigkeit bestimmt.
Wärmedämmung
Zwischen dem heißen Ofenraum und der kühlen Außenhülle positioniert, ist die Wärmedämmung der Schlüssel zur Effizienz. Häufig werden Materialien wie Aluminiumoxid-Keramikfaserplatten verwendet.
Die Hauptaufgabe der Isolierung besteht darin, den Wärmeverlust an die Umgebung zu minimieren. Dies reduziert nicht nur drastisch den Energieverbrauch, sondern gewährleistet auch, dass die Außenseite des Ofens für die Bediener eine sichere Temperatur behält.
Die Außenhülle (Gehäuse)
Die gesamte Baugruppe ist in einer stabilen Metallhülle untergebracht, oft aus Stahl gefertigt. Dieses Gehäuse bietet strukturelle Integrität, schützt die empfindlichen Innenkomponenten vor physischen Schäden und dient als letzte Sicherheitsschicht für das Personal.
Die Systeme, die die Kammer steuern
Die physische Kammer ist nur die halbe Miete. Anspruchsvolle Steuerungssysteme sind erforderlich, um die thermische Umgebung mit der für moderne Prozesse erforderlichen Präzision zu regeln.
Das Temperaturregelsystem
Dies ist das Gehirn des Ofens. Es besteht aus zwei Hauptteilen: einem Temperatursensor (typischerweise ein Thermoelement), der in der Kammer platziert ist, und einem Regler.
Der Sensor liefert Echtzeit-Temperaturrückmeldungen an den Regler, der dann die Leistung an die Heizelemente moduliert, um den gewünschten Sollwert präzise aufrechtzuerhalten. Dies gewährleistet Prozesswiederholbarkeit und Genauigkeit.
Zusatzsysteme
Abhängig von der Anwendung können Öfen zusätzliche Ausrüstungen enthalten, um die innere Umgebung weiter zu verfeinern. Dazu können Lüfter zur Verbesserung der Luftzirkulation und Temperaturgleichmäßigkeit oder Anschlüsse zum Einleiten inerter oder reaktiver Gase zur Atmosphärenkontrolle gehören.
Die wichtigsten Kompromisse verstehen
Die Auswahl oder der Betrieb eines Ofens erfordert ein Gleichgewicht zwischen Leistungseigenschaften. Das Verständnis dieser Kompromisse ist unerlässlich für eine fundierte Entscheidung.
Temperaturgleichmäßigkeit vs. Kosten
Eine hochgleichmäßige Temperatur über die gesamte Kammer erfordert ein ausgeklügeltes Heizelementdesign, eine strategische Platzierung und möglicherweise Umwälzventilatoren. Obwohl dies für empfindliche Anwendungen von entscheidender Bedeutung ist, erhöhen diese Funktionen die Anschaffungskosten des Ofens.
Energieeffizienz vs. Lebensdauer
Hochleistungsdämmung und energieeffiziente Heizelemente reduzieren die langfristigen Betriebskosten, indem sie den Stromverbrauch minimieren. Diese hochwertigen Materialien sind jedoch oft mit einer höheren Anfangsinvestition verbunden. Ebenso kann der Betrieb eines Ofens über lange Zeiträume bei seiner maximalen Nennleistung die Lebensdauer der Heizelemente verkürzen.
Regelpräzision vs. Einfachheit
Ein fortschrittlicher, programmierbarer Temperaturregler bietet unübertroffene Präzision für komplexe Heizzyklen. Für einfachere Anwendungen mit einem einzigen Sollwert ist ein Basisregler kostengünstiger und einfacher zu bedienen, bietet jedoch weniger Flexibilität für anspruchsvollere Prozesse.
Die richtige Wahl für Ihr Ziel treffen
Wenn Sie verstehen, wie diese Komponenten interagieren, können Sie einen Ofen auswählen, der Ihren spezifischen technischen und finanziellen Anforderungen entspricht.
- Wenn Ihr Hauptaugenmerk auf hochpräzisen Laborarbeiten liegt (z. B. Analyse, keramisches Sintern): Priorisieren Sie einen Ofen mit dokumentierter Temperaturgleichmäßigkeit, einem fortschrittlichen programmierbaren Regler und einem sauberen, nicht reaktiven Herdstoff.
- Wenn Ihr Hauptaugenmerk auf allgemeiner Wärmebehandlung oder industrieller Produktion liegt: Konzentrieren Sie sich auf eine robuste Konstruktion mit langlebigen Heizelementen und hochwertiger Wärmedämmung, um Zuverlässigkeit und Energieeffizienz bei langen Betriebszeiten zu gewährleisten.
- Wenn Ihr Hauptaugenmerk auf der Minimierung der Gesamtbetriebskosten liegt: Bewerten Sie die Energieeffizienz des Ofens sowie die erwartete Lebensdauer und die Ersatzkosten seiner Heizelemente und Isolierung.
Ein gründliches Verständnis des Aufbaus der Arbeitskammer ist der erste Schritt zur Gewährleistung eines zuverlässigen, effizienten und sicheren Hochtemperaturbetriebs.
Zusammenfassungstabelle:
| Komponente | Funktion | Schlüsselmaterialien |
|---|---|---|
| Ofenraum (Herd) | Hält das Werkstück, hält hohen Temperaturen stand | Feuerfeste Materialien (z. B. Aluminiumoxidfaser, Schamottestein) |
| Elektrische Heizelemente | Erzeugt kontrollierte Wärme | Widerstandslegierungen (z. B. Kanthal, Siliziumkarbid) |
| Wärmedämmung | Minimiert Wärmeverlust, gewährleistet Sicherheit | Aluminiumoxid-Keramikfaserplatten |
| Außenhülle (Gehäuse) | Bietet strukturelle Integrität und Sicherheit | Stahl |
| Temperaturregelsystem | Hält präzise Temperatur aufrecht | Thermoelement-Sensor, Regler |
| Zusatzsysteme | Verbessert die Umgebung (z. B. Gleichmäßigkeit, Atmosphäre) | Lüfter, Gasanschlüsse |
Entfesseln Sie Spitzenleistung in Ihren Hochtemperaturprozessen mit KINTEK
KINTEK nutzt außergewöhnliche F&E und interne Fertigung, um verschiedenen Laboren fortschrittliche Hochtemperatur-Ofenlösungen anzubieten. Unsere Produktlinie, einschließlich Muffel-, Rohr-, Drehrohröfen, Vakuum- & Atmosphärenöfen und CVD/PECVD-Systemen, wird durch unsere starke Fähigkeit zur Tiefenanpassung ergänzt, um einzigartige experimentelle Anforderungen präzise zu erfüllen. Unabhängig davon, ob Ihr Schwerpunkt auf hochpräziser Laborarbeit, industrieller Produktion oder der Minimierung der Gesamtbetriebskosten liegt, liefern wir zuverlässige, effiziente und sichere thermische Umgebungen, die auf Ihre Ziele zugeschnitten sind.
Bereit, Ihre Abläufe zu verbessern? Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung!
