Vor der Verwendung eines Muffelofens hängt die Einstellung der Thermometeranzeige vollständig von Ihrer Einrichtung ab. Wenn Sie einen Kompensationsdraht und einen Kaltstellenkompensator verwenden, müssen Sie den mechanischen Nullpunkt auf die Referenztemperatur dieses Kompensators einstellen. Wenn Sie keinen Kompensationsdraht verwenden, sollte der mechanische Nullpunkt der Anzeige auf die Nullskalenmarkierung eingestellt werden.
Die Kernaufgabe besteht nicht nur darin, die Anzeige zu „nullen“; es geht darum, einen genauen Referenzpunkt festzulegen. Dadurch wird sichergestellt, dass die Anzeige die tatsächliche Ofentemperatur widerspiegelt und nicht nur die Temperaturdifferenz zwischen dem Ofen und dem Raum.
Das Prinzip: Wie ein Ofenthermometer funktioniert
Um die Anzeige korrekt einzustellen, müssen Sie zunächst die Komponente verstehen, die die Hitze misst: das Thermoelement.
Was ein Thermoelement misst
Ein Thermoelement misst keine absolute Temperatur. Es funktioniert, indem es die Temperaturdifferenz zwischen zwei Punkten misst: dem heißen Anschluss (der Sondenspitze im Inneren des Ofens) und dem kalten Anschluss (dort, wo die Thermoelementdrähte mit dem Messgerät verbunden sind).
Die erzeugte Spannung ist direkt proportional zu dieser Differenz. Daher ist die Anzeige auf Ihrem Messgerät bedeutungslos, ohne die Temperatur am kalten Anschluss zu kennen.
Das Problem des „kalten Anschlusses“
Der Ort des kalten Anschlusses ist der gesamte Grund für die unterschiedlichen Einstellverfahren. Wenn sich seine Temperatur ändert – zum Beispiel, wenn sich der Raum erwärmt –, wird Ihre Ofenanzeige ungenau, selbst wenn die Ofentemperatur selbst stabil ist.
Das Ziel der Einstellung ist es, die Temperatur an diesem kalten Anschluss zu kompensieren.
Die beiden Methoden zur Anzeigeeinstellung
Ihr Ansatz hängt davon ab, ob Sie die Temperatur des kalten Anschlusses aktiv mit speziellen Verkabelungen verwalten.
Methode 1: Verwendung eines Kompensationsdrahtes
Dies ist die genaueste und professionell bevorzugte Methode. Ein Kompensationsdraht ist ein spezielles Verlängerungskabel, das den kalten Anschluss effektiv von der Rückseite des heißen Ofens zu einem Gerät namens Kaltstellenkompensator verlagert.
Dieser Kompensator hält eine bekannte, stabile Referenztemperatur. In diesem Fall stellen Sie den mechanischen Nullpunkt des Messgeräts so ein, dass er dieser bekannten Referenztemperatur entspricht. Dies teilt dem System seinen Ausgangspunkt mit und stellt sicher, dass die Endablesung hochpräzise ist.
Methode 2: Kein Kompensationsdraht (Direktverbindung)
Diese einfachere Methode verbindet das Thermoelement direkt mit den Messgeräteklemmen. Hier ist der kalte Anschluss einfach die Rückseite des Messgeräts selbst, das der Umgebungsluft des Labors ausgesetzt ist.
Wenn Sie den mechanischen Nullpunkt auf die Nullskalenmarkierung einstellen, weisen Sie das Messgerät an, davon auszugehen, dass der kalte Anschluss 0 °C beträgt. Da der Raum niemals tatsächlich 0 °C beträgt, zeigt das Messgerät nur die Differenz zwischen dem Ofen und dem Raum an. Um eine tatsächliche Messung zu erhalten, müssten Sie theoretisch die aktuelle Raumtemperatur zur angezeigten Temperatur addieren.
Die Abwägungen verstehen
Die Wahl einer Methode beinhaltet einen direkten Kompromiss zwischen Präzision und Bequemlichkeit.
Genauigkeit gegenüber Einfachheit
Die Methode mit einem Kompensationsdraht ist weitaus genauer, da sie die Variable der schwankenden Raumtemperatur aus der Messung entfernt. Sie ist der Standard für wissenschaftliche Forschung und kontrollierte industrielle Prozesse.
Die Direktverbindungsmethode ist einfacher einzurichten, aber von Natur aus weniger genau. Eine Änderung der Raumtemperatur um 5 °C führt zu einem Fehler von 5 °C bei Ihrer Ofenablesung.
Das Risiko ungenauer Ergebnisse
Wenn der Referenzpunkt nicht korrekt eingestellt wird, führt dies zu fehlerhaften Daten. Wenn ein Prozess erfordert, dass ein Material bei genau 900 °C behandelt wird, aber Ihre unkompensierte Messung aufgrund der Raumtemperatur um 20 °C abweicht, werden Ihr Versuchsergebnis oder Ihre Materialeigenschaften beeinträchtigt.
Ein Hinweis zur sicheren Bedienung
Unabhängig von der Messgenauigkeit hat die Sicherheit immer Vorrang. Beim Einsetzen oder Herausnehmen von Proben öffnen Sie die Ofentür leicht, um die anfängliche Hitze entweichen zu lassen. Verwenden Sie immer geeignete Zangen und hitzebeständige Handschuhe und gehen Sie vorsichtig mit den Gegenständen um, um schwere Verbrennungen zu vermeiden.
Die richtige Wahl für Ihr Ziel treffen
Ihr erforderliches Präzisionsniveau sollte Ihre Einrichtung bestimmen.
- Wenn Ihr Hauptaugenmerk auf hochpräzisen wissenschaftlichen Ergebnissen liegt: Sie müssen einen Kompensationsdraht und einen Kaltstellenkompensator verwenden und die Anzeige auf die Referenztemperatur des Kompensators einstellen.
- Wenn Ihr Hauptaugenmerk auf dem allgemeinen Erhitzen liegt, bei dem eine Abweichung von +/- 20 °C akzeptabel ist: Eine Direktverbindung kann ausreichen, Sie müssen sich jedoch darüber im Klaren sein, dass der angezeigte Wert relativ und keine absolute Temperatur ist.
Die ordnungsgemäße Kalibrierung der Temperaturanzeige Ihres Ofens ist die Grundlage für zuverlässige und reproduzierbare Arbeiten bei hohen Temperaturen.
Zusammenfassungstabelle:
| Einstellungsmethode | Wann zu verwenden | Schlüsselaktion | Genauigkeitsniveau |
|---|---|---|---|
| Mit Kompensationsdraht | Hochpräzise wissenschaftliche Arbeit | Mechanischen Nullpunkt auf die Referenztemperatur des Kompensators einstellen | Hoch |
| Ohne Kompensationsdraht | Allgemeine Erhitzung mit akzeptabler Abweichung | Mechanischen Nullpunkt auf die Nullskalenmarkierung einstellen | Gering bis mäßig |
Erreichen Sie eine präzise Temperaturregelung in Ihrem Labor mit den fortschrittlichen Hochtemperatur-Ofenlösungen von KINTEK. Durch die Nutzung außergewöhnlicher F&E und interner Fertigung bieten wir Muffel-, Rohr-, Drehrohröfen, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systeme an, alle mit starker Tiefenanpassung, um Ihre einzigartigen experimentellen Anforderungen zu erfüllen. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere maßgeschneiderten Lösungen Ihre Forschung verbessern und zuverlässige Ergebnisse gewährleisten können!

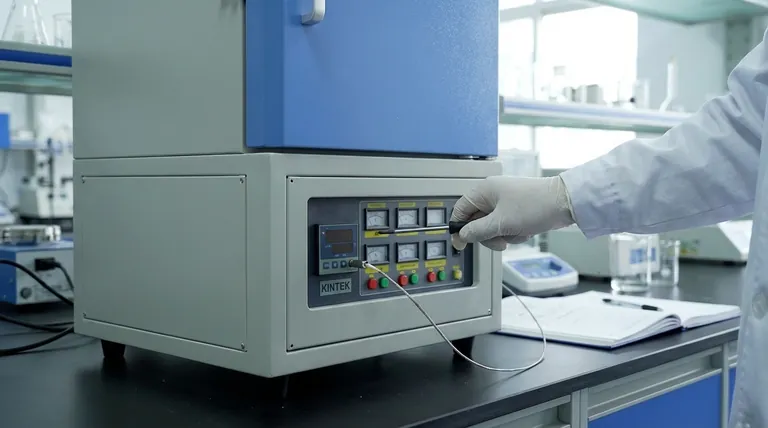

Visuelle Anleitung
