Im Kern erreicht ein Rohrofen eine gleichmäßige Temperaturverteilung durch drei primäre, zusammenwirkende Mechanismen: die strategische 360-Grad-Anordnung der Heizelemente um das Prozessrohr, ein präzises Rückkopplungsregelsystem mittels Thermoelementen und eine hocheffiziente Wärmeisolierung, die Wärmeverluste minimiert. Dieses Design stellt sicher, dass eine Probe von allen Seiten gleichmäßig beheizt wird, was für den Erfolg empfindlicher thermischer Prozesse entscheidend ist.
Die außergewöhnliche Temperaturgleichmäßigkeit eines Rohrofens ist kein Zufall; sie ist ein direktes Ergebnis seiner zylindrischen Geometrie. Indem der Ofen die Probe mit einer konsistenten Quelle strahlender Wärme umgibt, schafft er eine natürlich stabile und gleichmäßige thermische Umgebung, die mit anderen Designs schwer zu erreichen ist.
Die Kernprinzipien des gleichmäßigen Heizens
Um zu verstehen, wie ein Rohrofen so konstante Ergebnisse liefert, ist es wichtig, seine grundlegenden Designkomponenten zu untersuchen. Jedes Element spielt eine eigenständige und entscheidende Rolle bei der Schaffung und Aufrechterhaltung einer gleichmäßigen thermischen Zone.
Zylindrisches Elementdesign
Der wichtigste Faktor ist die physische Anordnung der Heizelemente. Sie sind zylindrisch um das Prozessrohr herum angeordnet.
Diese 360-Grad-Konfiguration setzt das Material im Inneren einer konstanten, gleichmäßigen Strahlungswärme aus allen Richtungen aus. Dies eliminiert die heißen und kalten Stellen, die in Öfen auftreten können, in denen die Wärme von einer einzigen Ebene, wie dem Boden oder der Oberseite, ausgeht.
Präzise Temperaturregelung
Ein Rohrofen wendet nicht einfach Leistung an; er regelt sie intelligent. Ein Thermoelement, ein empfindlicher Temperatursensor, wird in der Nähe der Heizelemente platziert, um Echtzeit-Temperaturdaten zu liefern.
Diese Daten werden einem PID-Regler (Proportional-Integral-Differential) zugeführt, der ständig die den Heizelementen zugeführte Leistung anpasst. Diese Rückkopplungsschleife korrigiert selbst kleinste Temperaturabweichungen und gewährleistet, dass der Sollwert über die Zeit mit extremer Stabilität gehalten wird.
Hochwertige Wärmeisolierung
Eine effektive Isolierung ist entscheidend, um zu verhindern, dass Wärme in die Umgebung entweicht. Durch die Minimierung des Wärmeverlusts konzentriert die Isolierung die Wärmeenergie innerhalb der Heizkammer.
Diese Konzentration stellt sicher, dass die von den Elementen gelieferte Energie zur Beheizung der Probe und nicht des Labors verwendet wird, was zusätzlich zu einer stabilen und gleichmäßigen Innentemperatur beiträgt.
Die Rolle des Prozessrohrs
Das Material des Rohrs selbst, oft Quarz oder Aluminiumoxid, trägt ebenfalls zur Gleichmäßigkeit bei. Materialien wie Quarz übertragen Wärmestrahlung sehr effizient und gleichmäßig und helfen dabei, die thermische Energie gleichmäßig über die darin enthaltene Probe zu verteilen.
Erweiterung der Gleichmäßigkeit: Einzonen- vs. Mehrzonenöfen
Für anspruchsvolle Anwendungen kann das Standarddesign erweitert werden, um eine noch größere und präzisere gleichmäßige Heizzone zu schaffen.
Der Standard-Einzonenofen
Ein einfacher Rohrofen verwendet einen einzigen Satz von Heizelementen, die als eine Einheit gesteuert werden. Dies erzeugt eine hoch gleichmäßige "Hot Zone" in der Mitte des Ofens.
Allerdings fällt die Temperatur aufgrund von Wärmeverlusten zu den Enden des Rohrs hin natürlich ab. Dies ist für kleine Proben, die direkt in der Mitte platziert werden, völlig akzeptabel.
Der fortschrittliche Mehrzonenofen
Ein Mehrzonenofen, typischerweise mit drei unabhängigen Heizzonen, bietet eine überragende Steuerung. Er verfügt über eine zentrale Zone und zwei Endzonen, jede mit eigenem Thermoelement und Regler.
Indem die Endzonen auf eine etwas höhere Temperatur eingestellt werden, kann der natürliche Wärmeverlust an den Enden aktiv kompensiert werden. Diese Technik glättet das Temperaturprofil dramatisch und erzeugt eine viel größere und gleichmäßigere Hot Zone über die Länge des Ofens. Dies ist für die Verarbeitung größerer Proben oder mehrerer Proben gleichzeitig unerlässlich.
Verständnis der Kompromisse und Einschränkungen
Obwohl hochwirksam, wird die Leistung eines Rohrofens von physikalischen Realitäten bestimmt, die für das Erreichen optimaler Ergebnisse wichtig zu verstehen sind.
Die "gleichmäßige Zone" ist nicht das gesamte Rohr
Es ist ein häufiges Missverständnis, dass die gesamte Länge des Ofenrohrs auf der Zieltemperatur ist. Die angegebene gleichmäßige Zone ist ein spezifischer Bereich, fast immer in der Mitte, in dem die Temperaturschwankung innerhalb einer engen Toleranz liegt (z.B. ±1°C oder ±5°C).
Rampenraten beeinflussen die Gleichmäßigkeit
Ein zu schnelles Aufheizen oder Abkühlen des Ofens kann vorübergehende Temperaturgradienten verursachen. Eine langsamere, kontrolliertere Rampenrate ermöglicht es, dass sich die gesamte Kammer und die Probe gleichmäßiger erwärmen, wodurch eine bessere Gleichmäßigkeit während des gesamten Prozesszyklus gewährleistet wird.
Wie sich Rohröfen von anderen Designs unterscheiden
Ein Drehofen verwendet ebenfalls ein Rohr, ist aber für Pulver und Granulate konzipiert, wobei die Rotation zum Mischen der Materialien und zur Gewährleistung einer gleichmäßigen Erwärmung jedes Partikels dient.
Ein Muffelofen heizt eine Kammer von außen, was eine gute allgemeine Gleichmäßigkeit bietet, aber die direkte, 360-Grad-Strahlungswärme vermissen lässt, die einen Rohrofen für Prozesse wie die Chemische Gasphasenabscheidung (CVD) so präzise macht.
Die richtige Wahl für Ihr Ziel treffen
Die Auswahl der richtigen Ofenkonfiguration hängt vollständig von der Präzision und dem Umfang ab, die Ihr thermischer Prozess erfordert.
- Wenn Ihr Hauptaugenmerk auf der grundlegenden Wärmebehandlung oder Materialsynthese kleiner Proben liegt: Ein Einzonen-Rohrofen ist hochwirksam und wirtschaftlich, vorausgesetzt, Sie platzieren die Probe in der Mitte der Heizzone.
- Wenn Ihr Hauptaugenmerk auf hochpräzisem Glühen oder der Herstellung gleichmäßiger dünner Schichten mittels CVD liegt: Ein Mehrzonenofen ist die notwendige Wahl, um ein großes, flaches Temperaturprofil zu gewährleisten, das für konsistente Ergebnisse auf größeren Substraten unerlässlich ist.
- Wenn Ihr Hauptaugenmerk auf der Verarbeitung von Pulvern, Pellets oder anderen körnigen Materialien liegt: Ein Drehofen ist das einzige Design, das die Gleichmäßigkeit sowohl durch Erhitzen als auch durch mechanisches Mischen gewährleistet.
Das Verständnis, wie ein Rohrofen seine thermische Umgebung meisterhaft kontrolliert, befähigt Sie, das richtige Werkzeug auszuwählen und dessen Einsatz zu optimieren, um Ihre gewünschten Materialeigenschaften mit Präzision und Wiederholbarkeit zu erreichen.
Zusammenfassungstabelle:
| Mechanismus | Rolle bei der gleichmäßigen Temperaturverteilung |
|---|---|
| Zylindrische Heizelemente | Bieten 360-Grad-Strahlungswärme für gleichmäßige Exposition von allen Seiten |
| PID-Regelsystem | Verwendet Thermoelemente, um die Leistung anzupassen und stabile Temperaturen aufrechtzuerhalten |
| Wärmeisolierung | Minimiert Wärmeverluste, um Energie in der Kammer zu konzentrieren |
| Prozessrohrmaterial | Überträgt Wärme effizient für eine gleichmäßige Probenheizung |
| Mehrzonen-Design | Kompensiert Endwärmeverluste, um gleichmäßige Heizzonen zu erweitern |
Benötigen Sie einen Hochtemperaturofen für Ihr Labor? KINTEK nutzt außergewöhnliche F&E und eigene Fertigung, um fortschrittliche Lösungen wie Muffel-, Rohr-, Dreh-, Vakuum- und Atmosphäreöfen sowie CVD-/PECVD-Systeme anzubieten. Mit starken Anpassungsfähigkeiten erfüllen wir präzise Ihre einzigartigen experimentellen Anforderungen für gleichmäßiges Heizen und zuverlässige Ergebnisse. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere Öfen Ihre thermischen Prozesse verbessern können!

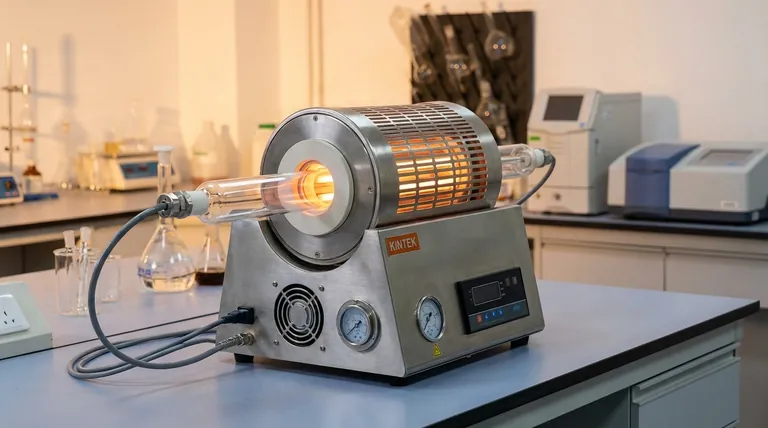

Visuelle Anleitung
