Wie Kann Die Frontplatte Des Muffelofens Konfiguriert Werden? Optimieren Sie Die Temperaturregelung Für Ihr Labor

Kurz gesagt wird die Frontplatte eines Muffelofens so konfiguriert, dass sein grundlegendes Betriebsverhalten definiert wird. Dazu gehört die Einstellung der Art des verwendeten Temperatursensors (Thermoelement), die Definition des zulässigen Temperaturbereichs für das Instrument und die Programmierung der spezifischen Heizzyklen, die für Ihren Prozess erforderlich sind. Diese Einstellungen stellen sicher, dass der Ofen genau und sicher arbeitet und auf die Bedürfnisse Ihrer Anwendung zugeschnitten ist.

Bei der Konfiguration der Frontplatte des Ofens geht es nicht nur darum, eine Solltemperatur einzustellen. Es ist ein entscheidender Prozess, bei dem das Regelsystem sowohl auf die physische Hardware (wie das Thermoelement) als auch auf die spezifischen thermischen Anforderungen Ihres Materials abgestimmt wird, um genaue und reproduzierbare Ergebnisse zu gewährleisten.

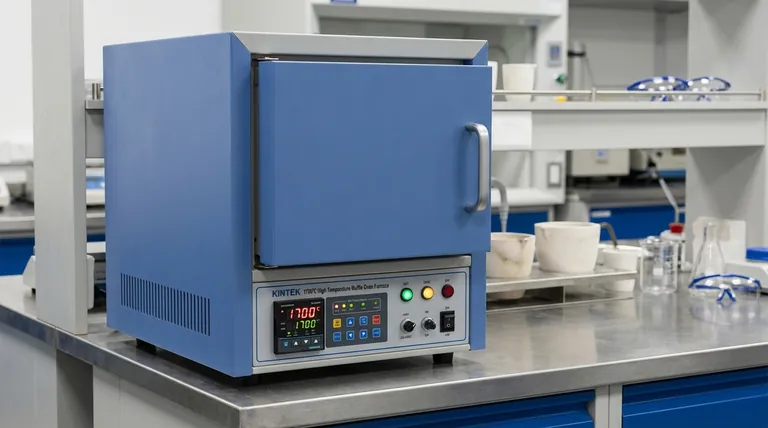

Wie kann die Frontplatte des Muffelofens konfiguriert werden? Optimieren Sie die Temperaturregelung für Ihr Labor

Grundlegende Einrichtung: Abgleich von Regler und Hardware

Bevor Sie einen Heizzyklus programmieren können, müssen Sie dem Regler zunächst mitteilen, welches physische System er steuert. Diese grundlegende Einrichtung stellt sicher, dass die Temperatur, die er zu lesen glaubt, die tatsächliche Temperatur im Inneren des Ofens ist.

Konfiguration des Thermoelement-Eingangs

Ein Thermoelement ist der Sensor, der die Innentemperatur des Ofens misst. Verschiedene Arten von Thermoelementen (z. B. Typ K, Typ S, Typ B) erzeugen bei gleicher Temperatur unterschiedliche Spannungssignale.

Sie müssen den Regler so konfigurieren, dass er genau mit dem installierten Thermoelement-Typ übereinstimmt. Die Auswahl des falschen Typs führt dazu, dass der Regler das Spannungssignal falsch interpretiert, was zu stark ungenauen Temperaturmessungen und fehlgeschlagenen Prozessen führt.

Einstellen des Temperaturbereichs des Instruments

Diese Konfiguration definiert die oberen und unteren Temperaturgrenzen für den Regler selbst. Sie dient als Sicherheits- und Betriebsgrenze.

Durch die Festlegung dieses Bereichs wird verhindert, dass Benutzer versehentlich einen Sollwert programmieren, der die maximal zulässige Betriebstemperatur des Ofens überschreitet, wodurch sowohl die Heizelemente als auch die Ofenstruktur geschützt werden.

Programmierung Ihres Heizprofils

Sobald die grundlegende Einrichtung abgeschlossen ist, können Sie den spezifischen thermischen Zyklus programmieren, den Ihr Material benötigt. Dies kann von einer einfachen Aufheiz- und Haltefunktion bis hin zu einem komplexen mehrstufigen Prozess reichen.

Definition des Sollwerts (SP)

Der Sollwert (Setpoint, SP) ist die Zieltemperatur, die der Ofen erreichen und halten soll. Für einfache Anwendungen wie Trocknen oder einfaches Glühen müssen Sie möglicherweise nur einen einzigen Sollwert programmieren.

Verwendung von Rampen- und Halteprogrammen

Viele fortschrittliche Materialien erfordern eine präzise Kontrolle über die Aufheiz- und Abkühlrate. Dies wird durch Rampen- (Ramp) und Halte- (Soak) Programmierung erreicht.

Eine Rampe ist die Rate, mit der sich die Temperatur ändert, oft angegeben in Grad pro Minute oder Stunde. Ein Halten ist ein Zeitraum, in dem der Ofen eine bestimmte Temperatur für eine festgelegte Dauer beibehält. Komplexe Profile können mehrere Rampen- und Haltephasen umfassen.

Anpassung anderer Regelparameter

Moderne Regler verfügen über „weitere Regelparameter“, was sich typischerweise auf die PID-Einstellungen (Proportional-Integral-Derivativ) bezieht. Diese Werte bestimmen, wie aggressiv der Regler auf Temperaturabweichungen reagiert.

Obwohl sie oft voreingestellt sind, können diese über eine „Autotune“-Funktion feinabgestimmt werden. Ein Autotune bei Ihrer Zieltemperatur hilft dem Ofen zu lernen, wie er diesen Sollwert mit minimalem Überschwingen oder Schwankungen halten kann.

Verständnis der wichtigsten Kompromisse

Die Konfiguration eines Ofens erfordert ein Gleichgewicht zwischen Geschwindigkeit, Präzision und Materialschutz. Das Missverständnis dieser Kompromisse ist eine häufige Fehlerquelle.

Genauigkeit vs. Sensortyp

Verschiedene Thermoelementtypen bieten unterschiedliche Bereiche und Genauigkeiten. Ein Thermoelement vom Typ K ist verbreitet und vielseitig, aber für höhere Temperaturen oder größere Genauigkeit kann ein Typ S oder B erforderlich sein, allerdings zu höheren Kosten. Ihre Wahl muss in den Reglereinstellungen widergespiegelt werden.

Geschwindigkeit vs. Materialintegrität

Die Verwendung einer sehr schnellen Aufheizrate erhitzt den Ofen schnell, kann aber bei empfindlichen Materialien, insbesondere Keramiken oder großen Bauteilen, zu thermischem Schock führen. Dies kann zu Rissen oder strukturellem Versagen führen. Eine langsamere, kontrolliertere Aufheizrate ist oft sicherer und liefert bessere Ergebnisse.

Vielseitigkeit des Reglers

Wie bereits erwähnt, können diese Regler oft für andere Heizanlagen verwendet werden. Die kritische Einschränkung ist der Amperage-Bereich. Das interne Relais oder der externe Ausgang des Reglers muss für die Leistungsaufnahme des angeschlossenen Heizelements ausgelegt sein. Eine Überschreitung kann den Regler beschädigen.

Die richtige Wahl für Ihr Ziel treffen

Ihre Konfigurationsstrategie sollte ausschließlich von Ihrem Prozessziel bestimmt werden.

Wenn Ihr Hauptaugenmerk auf einem einfachen Aufheizen und Halten liegt: Stellen Sie sicher, dass der Thermoelementtyp korrekt ist, und stellen Sie Ihren gewünschten Sollwert ein.
Wenn Ihr Hauptaugenmerk auf der Verarbeitung empfindlicher Materialien liegt (z. B. Keramiken, Verbundwerkstoffe): Investieren Sie Zeit in das Erlernen der Programmierung der Rampen- und Haltefunktionen, um thermischen Schock zu vermeiden und die Prozesskonsistenz zu gewährleisten.
Wenn Ihr Hauptaugenmerk auf der Verwendung des Reglers für verschiedene Geräte liegt: Überprüfen Sie immer, ob die Stromstärke des neuen Heizelements innerhalb der Nennwerte des Reglers liegt und ob Sie den entsprechenden Thermoelementtyp korrekt eingestellt haben.

Letztendlich verwandelt die Beherrschung der Frontplattenkonfiguration den Ofen von einem einfachen Ofen in ein präzises Materialbearbeitungswerkzeug.

Zusammenfassungstabelle:

Konfigurationsschritt	Wichtige Aktionen	Zweck
Thermoelement-Einrichtung	Korrekten Typ auswählen (z. B. Typ K, S)	Sicherstellung genauer Temperaturmessungen
Temperaturbereich	Obere und untere Grenzen festlegen	Schutz vor Beschädigung und Gewährleistung der Sicherheit
Heizprofil	Sollwerte, Rampen und Haltezeiten programmieren	Erreichen präziser thermischer Zyklen
Regelparameter	PID-Einstellungen anpassen oder Autotune verwenden	Optimierung der Temperaturstabilität
