Zuallererst erfordert der Austausch eines Siliziumkarbid (SiC)-Widerstands eine strikte Abfolge von Sicherheits- und Handhabungsverfahren. Der Prozess umfasst das vollständige Abschalten der Stromversorgung der Ausrüstung, das sorgfältige Lösen der mechanischen und elektrischen Verbindungen des vorhandenen Bauteils und anschließend die Installation des neuen Widerstands mit kontrollierter Geschwindigkeit, um einen Thermoschock zu verhindern, der das neue Teil sofort brechen kann.
Die größte Herausforderung beim Austausch eines SiC-Widerstands ist nicht der mechanische Austausch selbst, sondern die Bewältigung der enormen thermischen und mechanischen Belastungen. Der Erfolg hängt davon ab, sowohl abrupte Temperaturänderungen (Thermoschock) als auch jegliche Form von Blockierung oder Spannung auf das spröde Keramikmaterial zu verhindern.
Die Grundlage: Elektrische und mechanische Sicherheit
Bevor Sie das Bauteil berühren, müssen Sie sicherstellen, dass das System vollständig sicher ist. Dies ist ein nicht verhandelbarer erster Schritt.
H3: Abschalten und Überprüfen
Schalten Sie immer die gesamte Stromversorgung zum Ofen oder zur Heizanlage ab. Befolgen Sie die Standard-Lockout/Tagout (LOTO)-Verfahren, um sicherzustellen, dass der Stromkreis während Ihrer Arbeit nicht versehentlich wieder eingeschaltet werden kann.
Verwenden Sie ein entsprechend kalibriertes Multimeter, um zu überprüfen, dass an den Widerstandsklemmen keine Spannung anliegt, bevor Sie fortfahren.
H3: Verbindungen lösen
Lösen Sie vorsichtig die Federklammern und das Aluminiumgeflecht, die die elektrischen Verbindungen bilden. Diese Komponenten sind so konzipiert, dass sie einen festen Kontakt gewährleisten und gleichzeitig eine Wärmeausdehnung ermöglichen, behandeln Sie sie daher mit Vorsicht.
Stellen Sie sicher, dass genügend Spielraum vorhanden ist, um den alten Widerstand zu entfernen, ohne die Klemmenverbindungen oder die Ofenstruktur zu belasten.
Der entscheidende Schritt: Installationstechnik
Die Art und Weise, wie Sie den neuen Widerstand installieren, ist der wichtigste Faktor, um sein sofortiges Versagen zu verhindern. SiC ist eine Keramik und sehr anfällig für Risse, wenn es nicht korrekt gehandhabt wird.
H3: Die Gefahren des Thermoschocks
Ein neuer SiC-Widerstand bei Raumtemperatur reißt sofort, wenn er zu schnell in eine heiße Ofenkammer eingeführt wird. Dieses Versagen, bekannt als Thermoschock, tritt aufgrund des extremen Temperaturunterschieds im Material auf.
H3: Beherrschen der Einführgeschwindigkeit
Der neue Widerstand muss sanft und stetig eingeführt werden. Diese kontrollierte Geschwindigkeit ermöglicht es dem Element, sich allmählich zu erwärmen, während es in die Heizzone eintritt, wodurch thermische Spannungen minimiert werden.
Eine langsame, kontinuierliche Bewegung verhindert auch, dass die Aluminiumklemmen aufgrund längerer Exposition an der Ofenöffnung schmelzen.
Vorzeitiges Versagen vermeiden: Wichtige Montageprinzipien
Eine falsche Montage ist eine Hauptursache für vorzeitiges Versagen von SiC-Widerständen. Ziel ist es, den Widerstand sicher zu halten und ihm gleichzeitig volle Freiheit zur Ausdehnung und Kontraktion zu ermöglichen.
H3: Widerstände niemals unter Spannung setzen
SiC-Elemente sind unter Druck extrem stark, aber spröde und schwach unter Zug. Das Montagesystem darf den Widerstand nicht ziehen. Er sollte gestützt, nicht gespannt werden.
H3: Wärmeausdehnung berücksichtigen
Wenn sich der Widerstand und der Ofen erwärmen, dehnen sie sich aus. Der Widerstand muss sich frei und unabhängig von der Ofenstruktur bewegen können. Jede Blockierung erzeugt mechanische Spannungen, die das Element schließlich brechen lassen.
H3: Korrekte Positionierung sicherstellen
Ob horizontal oder vertikal montiert, der Heizabschnitt des Widerstands sollte mittig in der Ofenkammer platziert werden. Dies gewährleistet eine gleichmäßige Wärmeverteilung und verhindert, dass das Element die Ofenwände oder die Isolierung berührt, was zu einem Hotspot und einem Ausfall führen könnte.
Bei vertikaler Montage verwenden Sie elektrisch isolierte Stützen, um den unteren Teil des Elements zu halten.
Die richtige Wahl für Ihr Ziel treffen
- Wenn Ihr Hauptaugenmerk auf Sicherheit liegt: Führen Sie immer ein vollständiges Lockout/Tagout-Verfahren durch und überprüfen Sie die Spannungsfreiheit, bevor Sie mit Arbeiten beginnen.
- Wenn Ihr Hauptaugenmerk auf der Langlebigkeit der Komponenten liegt: Führen Sie den neuen Widerstand langsam und stetig ein, um Thermoschock zu vermeiden, und stellen Sie sicher, dass seine Montage eine freie Wärmeausdehnung ermöglicht.
- Wenn Ihr Hauptaugenmerk auf optimaler Ofenleistung liegt: Zentrieren Sie das Heizelement in der Kammer, um eine gleichmäßige Wärmestrahlung und Systemeffizienz zu gewährleisten.
Indem Sie den Widerstand als empfindliches Keramikbauteil behandeln, gewährleisten Sie einen sicheren Austausch und einen zuverlässigen, langfristigen Betrieb.
Zusammenfassungstabelle:
| Vorsichtsmaßnahme | Schlüsselaktion | Zweck |
|---|---|---|
| Elektrische Sicherheit | Abschalten und mit LOTO überprüfen | Unfälle verhindern und Spannungsfreiheit gewährleisten |
| Handhabung | Verbindungen vorsichtig lösen | Belastung spröder Komponenten vermeiden |
| Installation | Langsam und stetig einführen | Thermoschock und Rissbildung verhindern |
| Montage | Freie Wärmeausdehnung ermöglichen | Mechanische Belastung und Versagen vermeiden |
| Positionierung | In der Ofenkammer zentrieren | Gleichmäßige Erwärmung und Effizienz gewährleisten |
Benötigen Sie zuverlässige Hochtemperaturofenlösungen? KINTEK nutzt außergewöhnliche Forschung und Entwicklung sowie eigene Fertigung, um fortschrittliche Öfen wie Muffel-, Rohr-, Dreh-, Vakuum- & Atmosphäre- und CVD/PECVD-Systeme anzubieten. Unsere starke Fähigkeit zur tiefgreifenden Anpassung stellt sicher, dass wir Ihre einzigartigen experimentellen Anforderungen erfüllen. Kontaktieren Sie uns noch heute, um die Sicherheit und Leistung Ihres Labors mit maßgeschneiderten Lösungen zu verbessern!

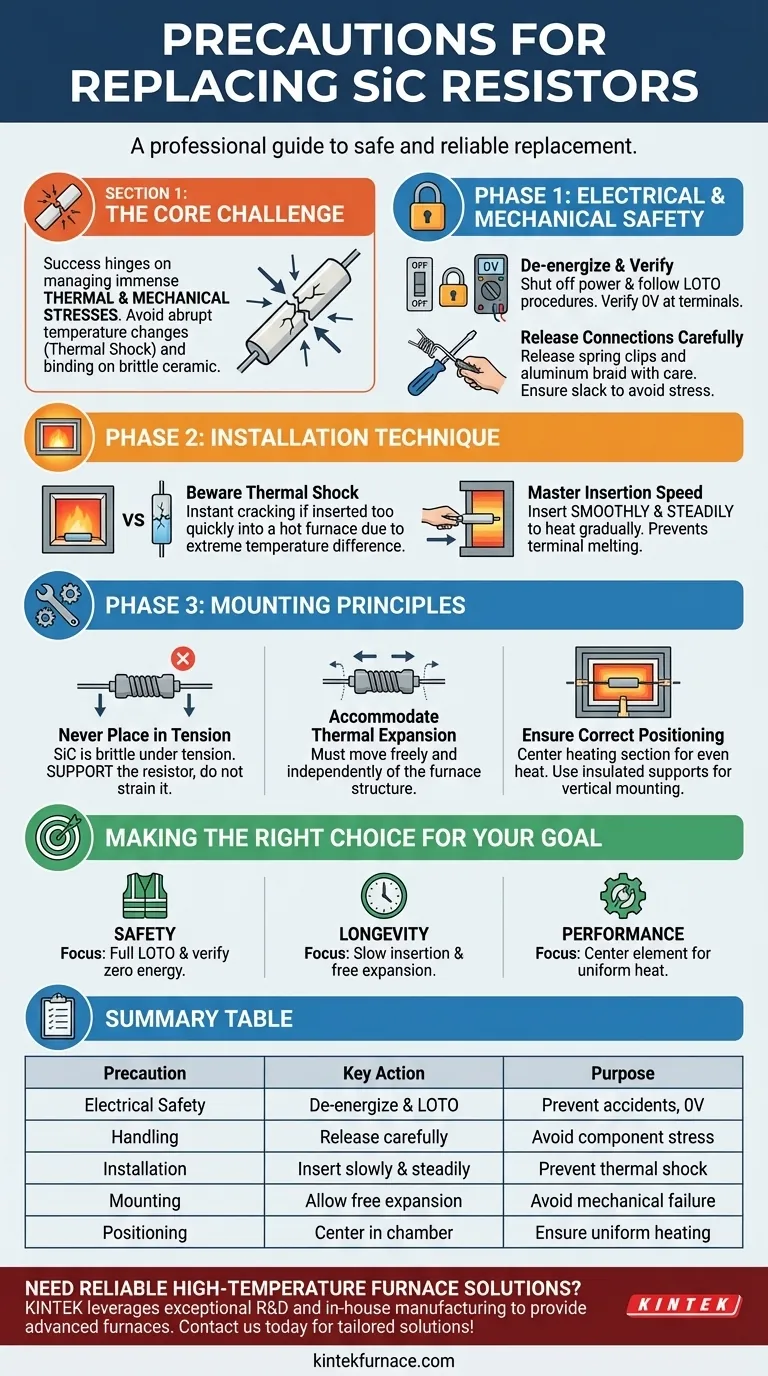

Visuelle Anleitung
