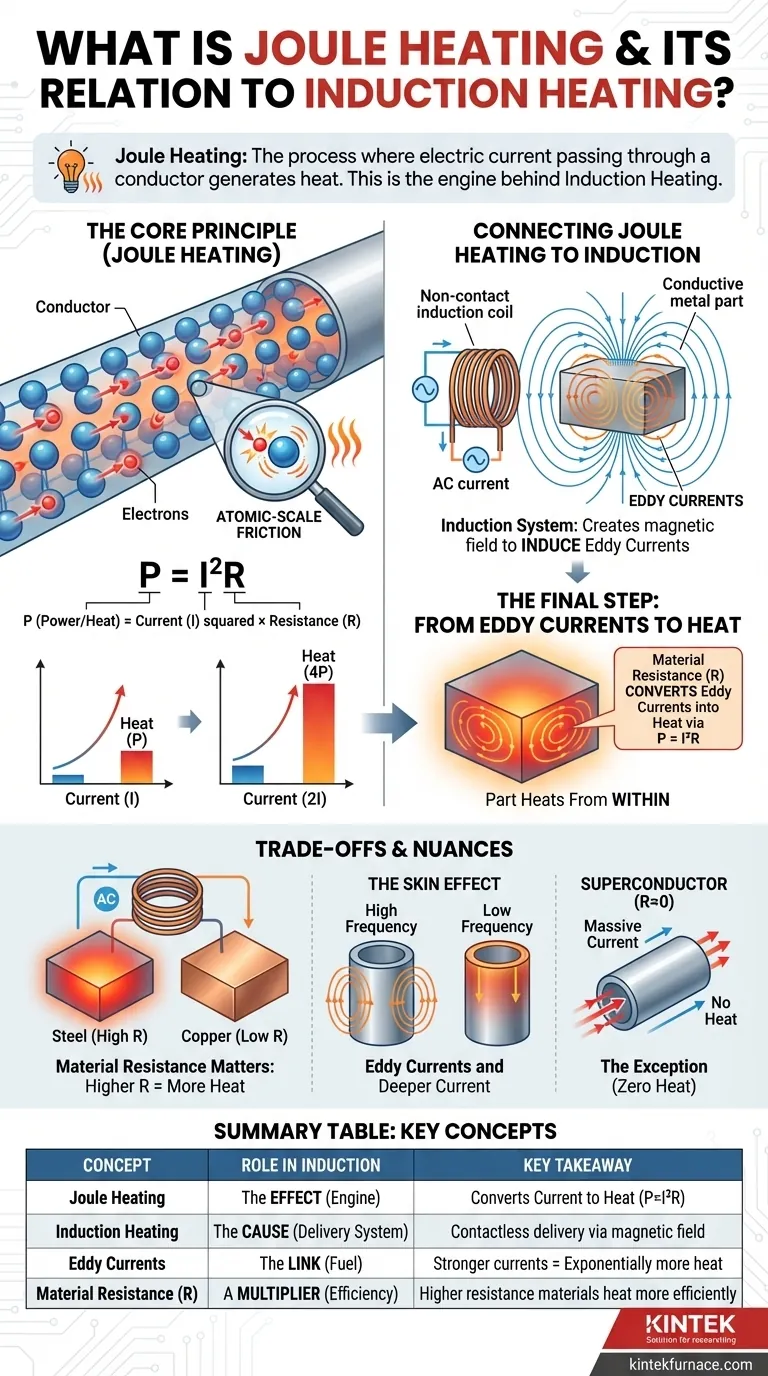

Was Ist Joulesche Erwärmung Und Wie Hängt Sie Mit Der Induktionserwärmung Zusammen? Beherrschen Sie Die Physik Der Berührungslosen Erwärmung

Kurz gesagt, Joulesche Erwärmung ist der Prozess, bei dem ein elektrischer Strom, der durch einen Leiter fließt, Wärme erzeugt. Dies ist der grundlegende Mechanismus, der die Induktionserwärmung ermöglicht. Ein Induktionssystem nutzt ein Magnetfeld, um elektrische Ströme im Zielmaterial zu erzeugen, und es sind diese Ströme – die vom Material selbst Widerstand erfahren –, die durch den Joule-Effekt die Energie in Wärme umwandeln.

Induktionserwärmung ist die Ursache, und Joulesche Erwärmung ist die Wirkung. Der Induktionsprozess erzeugt die notwendigen elektrischen Ströme im Material, und die Joulesche Erwärmung ist das physikalische Prinzip, das die Energie dieser Ströme in nutzbare Wärme umwandelt.

Dekonstruktion der Jouleschen Erwärmung: Die „Reibung“ der Elektrizität

Um Induktion zu verstehen, müssen Sie zuerst den zentralen Erwärmungsmechanismus verstehen. Die Joulesche Erwärmung ist eine einfache, direkte Beziehung zwischen Elektrizität und Wärme.

Das Kernprinzip

Die Joulesche Erwärmung, auch als Widerstands- oder ohmsche Erwärmung bekannt, wird durch das erste Joule'sche Gesetz beschrieben. Es besagt, dass die Heizleistung (P), die durch einen elektrischen Strom (I) erzeugt wird, der durch einen Leiter mit Widerstand (R) fließt, P = I²R beträgt.

Diese Formel offenbart die beiden kritischen Faktoren: die Menge des fließenden Stroms und den inhärenten Widerstand des Materials gegen diesen Fluss.

Eine Analogie auf atomarer Ebene

Stellen Sie sich die Joulesche Erwärmung als eine Form der Reibung auf atomarer Ebene vor. Wenn Elektronen (der elektrische Strom) gezwungen werden, sich durch das Atomgitter des Leiters zu bewegen, kollidieren sie mit den Atomen.

Jede Kollision überträgt kinetische Energie vom Elektron auf das Atom und bewirkt, dass das Atom intensiver vibriert. Diese erhöhte atomare Schwingung ist das, was wir als Wärme wahrnehmen und messen.

Die entscheidende Rolle des Stroms

Die wichtigste Variable in der Formel der Jouleschen Erwärmung ist der Strom (I), da sein Wert quadriert wird.

Das bedeutet, dass eine Verdoppelung des Stroms die Wärmeabgabe vervierfacht, während eine Verdreifachung neunmal so viel Wärme ergibt. Diese exponentielle Beziehung ist der Schlüssel zur schnellen Erwärmung, die bei Induktionsanwendungen beobachtet wird.

Verbindung der Jouleschen Erwärmung mit der Induktion

Die Induktionserwärmung ist lediglich eine clevere, berührungslose Methode zur Erzeugung der Ströme, die für das Auftreten der Jouleschen Erwärmung direkt in einem Bauteil erforderlich sind.

Induktion: Stromerzeugung ohne Kontakt

Ein Induktionsheizsystem verwendet eine Spule, durch die ein Wechselstrom (AC) fließt. Dies erzeugt ein sich schnell änderndes Magnetfeld um die Spule.

Wenn ein leitfähiges Material (wie ein Metallteil) in dieses Feld gebracht wird, induziert das Magnetfeld kreisförmige elektrische Ströme im Teil selbst.

Lernen Sie die Wirbelströme kennen

Diese induzierten, lokalisierten Ströme sind als Wirbelströme bekannt. Sie sind das entscheidende Bindeglied zwischen dem externen Magnetfeld und der internen Erwärmung des Teils.

Die Aufgabe des Induktionssystems besteht nicht darin, das Teil direkt zu erwärmen, sondern die größtmöglichen Wirbelströme darin zu erzeugen.

Der letzte Schritt: Von Wirbelströmen zu Wärme

Sobald diese Wirbelströme im Material fließen, unterliegen sie dem eigenen elektrischen Widerstand des Materials.

Hier übernimmt die Joulesche Erwärmung. Der Widerstand des Materials behindert den Fluss der Wirbelströme und wandelt deren elektrische Energie gemäß der Formel P = I²R direkt in thermische Energie um. Das Teil erwärmt sich von innen heraus, ohne dass eine externe Flamme oder ein Heizelement erforderlich ist.

Verständnis der Kompromisse und Nuancen

Obwohl das Prinzip einfach ist, beinhaltet seine Anwendung wichtige Überlegungen, die die Effizienz und Kontrolle beeinflussen.

Warum der Materialwiderstand wichtig ist

Der Widerstand (R) in der Formel der Jouleschen Erwärmung ist eine Eigenschaft des erhitzten Materials. Materialien mit höherem elektrischem Widerstand erzeugen bei gleicher Menge induzierter Wirbelströme mehr Wärme.

Dies erklärt, warum verschiedene Metalle, wie Stahl im Vergleich zu Kupfer, unter demselben Induktionsfeld mit sehr unterschiedlichen Geschwindigkeiten erhitzt werden.

Wo die Erwärmung stattfindet

Die Wirbelströme und damit die Joulesche Erwärmung sind nicht immer gleichmäßig verteilt. Bei höheren Wechselstromfrequenzen neigen die Ströme dazu, sich nahe der Oberfläche des Materials zu konzentrieren – ein Phänomen, das als Skin-Effekt bekannt ist.

Ingenieure nutzen dies zu ihrem Vorteil, um die Eindringtiefe der Erwärmung zu steuern, sei es für die Oberflächenhärtung oder die Durchwärmung eines gesamten Blockes.

Die Ausnahme, die die Regel bestätigt

Das Konzept der Jouleschen Erwärmung wird durch die Existenz von Supraleitern untermauert. Diese Materialien haben praktisch keinen elektrischen Widerstand.

Da ihr Widerstand (R) Null ist, können sie massive elektrische Ströme führen, ohne Wärme durch den Joule-Effekt zu erzeugen. Dies verdeutlicht, wie wesentlich der Widerstand für den gesamten Erwärmungsprozess ist.

Anwendung auf Ihr Ziel

Das Verständnis dieser Beziehung ermöglicht es Ihnen, Prozesse zu diagnostizieren und fundiertere Entscheidungen zu treffen. Konzentrieren Sie sich darauf, welchen Teil der Gleichung Sie beeinflussen müssen.

Wenn Ihr Hauptaugenmerk auf der Prozesseffizienz liegt: Der Schlüssel liegt in der Maximierung der induzierten Wirbelströme (I), da die Heizleistung mit dem Quadrat des Stroms zunimmt.
Wenn Ihr Hauptaugenmerk auf der Steuerung des Wärmeorts liegt: Denken Sie daran, dass die Induktion die Ströme erzeugt, die Joulesche Erwärmung jedoch überall dort stattfindet, wo diese Ströme fließen, was durch Frequenz und Spulendesign präzise gesteuert werden kann.
Wenn Ihr Hauptaugenmerk auf der Materialauswahl liegt: Denken Sie daran, dass der eigene elektrische Widerstand (R) des Materials ein entscheidender Faktor dafür ist, wie effektiv es einen induzierten Strom in Wärme umwandelt.

Indem Sie verstehen, dass Induktion das Liefersystem und die Joulesche Erwärmung der Motor ist, erhalten Sie eine präzise Kontrolle über den gesamten thermischen Prozess.

Zusammenfassungstabelle:

Konzept	Rolle bei der Induktionserwärmung	Wichtigste Erkenntnis
Joulesche Erwärmung	Die Wirkung: Wandelt elektrischen Strom in Wärme in einem Material um (P = I²R).	Der grundlegende Erwärmungsmechanismus.
Induktionserwärmung	Die Ursache: Nutzt ein Magnetfeld, um Wirbelströme in einem Material zu erzeugen.	Das berührungslose Liefersystem für den Strom.
Wirbelströme	Das Bindeglied: Lokal begrenzte Ströme, die durch das Magnetfeld induziert werden.	Je stärker der Strom, desto größer die Wärme (exponentiell).
Materialwiderstand (R)	Ein Multiplikator: Die inhärente Eigenschaft des Materials, die Wärme aus dem Stromfluss erzeugt.	Materialien mit höherem Widerstand erwärmen sich effizienter.
