Um ein U-förmiges Heizelement korrekt zu dimensionieren, müssen Sie fünf kritische physikalische Abmessungen definieren. Dies sind die Heizzonenlänge (Le), die Kaltzonenlänge (Lu), der Schenkelabstand (a), der Heizzonendurchmesser (d) und der Kaltzonendurchmesser (c). Diese Messungen stellen sicher, dass das Element nicht nur physisch in Ihre Ausrüstung passt, sondern auch sicher und effektiv arbeitet.
Die Dimensionierung eines Heizelements geht über einfache physikalische Messungen hinaus. Das eigentliche Ziel ist es, die Abmessungen und Materialeigenschaften des Elements an die spezifischen thermischen Anforderungen Ihrer Anwendung anzupassen, um sowohl eine korrekte Passform als auch eine optimale Heizleistung ohne vorzeitigen Ausfall zu gewährleisten.

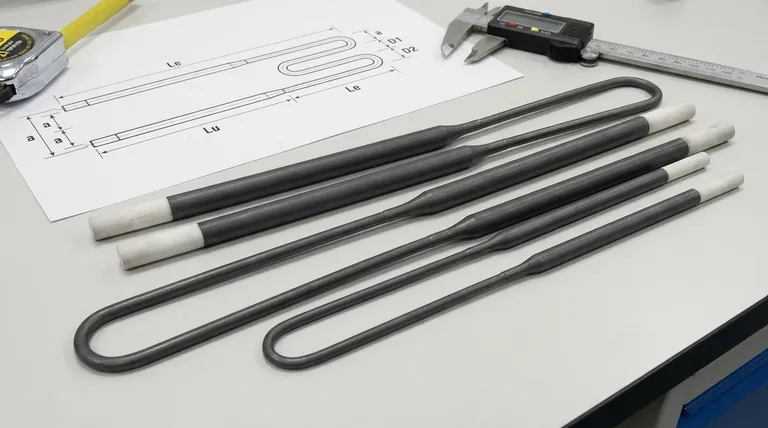

Die Anatomie des Elements entschlüsseln
Das Verständnis dessen, was jede Dimension darstellt, ist entscheidend für die Auswahl oder Konstruktion des richtigen Bauteils. Diese Messungen definieren die physische Form des Elements und wie es mit Ihrer Ausrüstung interagiert.
Die Heizzone (Le) und der Durchmesser (d)
Dies ist der aktive Teil des Elements, der glüht und Wärme erzeugt. Die Heizzonenlänge (Le) und der Durchmesser (d) bestimmen zusammen die Gesamtoberfläche des Elements.
Diese Oberfläche ist ein kritischer Faktor dafür, wie intensiv das Element Wärme in Ihre Kammer oder Ihren Prozess überträgt.
Die Kaltzone (Lu) und der Durchmesser (c)
Die Kaltzonenlänge (Lu), auch als Anschlusslänge bekannt, ist der unbeheizte Abschnitt an jedem Ende des Elements. Ihr Hauptzweck ist es, durch die isolierte Wand eines Ofens oder Herdes zu führen.
Diese Länge muss ausreichen, um die elektrischen Anschlussklemmen sicher außerhalb der Hochtemperaturzone zu halten und so Schäden an der Verkabelung und den Anschlusspunkten zu verhindern. Der Kaltzonendurchmesser (c) kann sich vom Heizzonendurchmesser für strukturelle Unterstützung unterscheiden.
Der Schenkelabstand (a)
Dies ist der Achsabstand zwischen den beiden "Beinen" oder Schenkeln des U-förmigen Elements.
Der Schenkelabstand (a) ist eine kritische Passmaß. Er muss genau mit dem Abstand der Befestigungslöcher oder Klemmenblöcke an Ihrer Ausrüstung übereinstimmen.
Die Gesamtlänge (L)
Obwohl oft berechnet und nicht direkt angegeben, ist die Gesamtlänge jedes Schenkels einfach Le + Lu. Diese Gesamtlänge bestimmt den erforderlichen Freiraum innerhalb der Heizkammer.
Jenseits der Abmessungen: Kritische Leistungsfaktoren
Eine physikalisch korrekte Passform ist nur die halbe Miete. Um sicherzustellen, dass das Element korrekt funktioniert und eine angemessene Lebensdauer hat, müssen Sie auch seine Leistungsspezifikationen berücksichtigen. Das Weglassen dieser Faktoren ist ein häufiger und kostspieliger Fehler.
Wattdichte
Die Wattdichte ist der wichtigste Faktor für die Langlebigkeit eines Elements. Sie ist die gesamte Ausgangsleistung (Wattage) geteilt durch die Oberfläche der Heizzone (Le x d x π).
Ist die Wattdichte für die Anwendung zu hoch, überhitzt das Element und brennt schnell durch. Ist sie zu niedrig, kann es sein, dass es die erforderliche Prozesstemperatur nicht erreichen kann.
Spannung und Leistung (Wattage)
Diese elektrischen Spezifikationen bestimmen die Gesamtmenge an Wärme, die das Element erzeugt. Sie müssen mit Ihrer Stromversorgung kompatibel sein und so berechnet werden, dass sie die thermische Energie liefern, die Ihr Prozess benötigt.
Betriebstemperatur und Umgebung
Die erforderliche Betriebstemperatur bestimmt das Material, aus dem das Element gefertigt werden muss (z.B. Nichrom, Kanthal A-1, Siliziumkarbid).
Darüber hinaus kann die Betriebsumgebung (z.B. offene Luft, Vakuum, ein bestimmtes Gas) chemisch mit dem Elementmaterial reagieren, was dessen Leistung und Lebensdauer dramatisch beeinflusst. Sie müssen ein Elementmaterial wählen, das für Ihre spezifischen Bedingungen geeignet ist.
So spezifizieren Sie Ihr Heizelement korrekt
Nutzen Sie diesen Rahmen, um sicherzustellen, dass Sie alle notwendigen Informationen bereitstellen, egal ob Sie ein altes Teil ersetzen oder ein neues System entwerfen.
- Wenn Sie ein bestehendes Element ersetzen: Ihr primäres Ziel ist es, eine exakte Übereinstimmung zu finden. Messen Sie
Le,Lu,aund die Durchmesser präzise und übernehmen Sie die auf dem alten Element aufgedruckten oder im Gerätehandbuch aufgeführten Spannungs- und Leistungsangaben. - Wenn Sie ein neues System entwerfen: Beginnen Sie mit Ihren thermischen Anforderungen. Bestimmen Sie zuerst die notwendige Leistung und Betriebstemperatur und entwerfen Sie dann die physikalischen Abmessungen (
Le,Lu,a) so, dass sie in Ihre Kammer passen, während eine sichere Wattdichte für das gewählte Elementmaterial beibehalten wird. - Wenn Sie sich jemals unsicher sind: Konsultieren Sie immer den Originalgerätehersteller oder einen spezialisierten Heizelementlieferanten. Die Bereitstellung aller Abmessungen, Leistungsdaten und Anwendungsdetails ist der sicherste Weg.
Eine vollständige und genaue Spezifikation ist die Grundlage für ein sicheres, effizientes und langlebiges thermisches System.
Zusammenfassungstabelle:
| Dimension/Faktor | Beschreibung | Wichtigkeit |
|---|---|---|
| Heizzonenlänge (Le) | Länge des aktiven Heizteils | Bestimmt die Oberfläche für die Wärmeübertragung |
| Kaltzonenlänge (Lu) | Länge der unbeheizten Anschlussabschnitte | Schützt elektrische Anschlüsse vor Hitze |
| Schenkelabstand (a) | Achsabstand zwischen den Schenkeln | Sorgt für korrekte Passform in Befestigungslöchern |
| Heizzonendurchmesser (d) | Durchmesser des Heizabschnitts | Beeinflusst Oberfläche und Wattdichte |
| Kaltzonendurchmesser (c) | Durchmesser der kalten Abschnitte | Kann für strukturelle Unterstützung abweichen |
| Wattdichte | Leistung geteilt durch Oberfläche | Entscheidend für Langlebigkeit und Leistung |
| Spannung und Leistung (Wattage) | Elektrische Spezifikationen | Muss zur Stromversorgung und den thermischen Anforderungen passen |
| Betriebstemperatur | Maximale Temperaturanforderung | Bestimmt die Materialauswahl (z.B. Nichrom) |
| Betriebsumgebung | Bedingungen wie Luft, Vakuum oder Gas | Beeinflusst Materialwahl und Lebensdauer |
Benötigen Sie ein maßgeschneidertes U-förmiges Heizelement für Ihr Labor? KINTEK nutzt außergewöhnliche Forschung und Entwicklung sowie eigene Fertigung, um fortschrittliche Hochtemperatur-Ofenlösungen anzubieten, darunter Muffel-, Rohr-, Drehrohröfen, Vakuum- und Atmosphäreöfen sowie CVD/PECVD-Systeme. Unsere starke Fähigkeit zur tiefgreifenden Anpassung stellt sicher, dass wir Ihre einzigartigen experimentellen Anforderungen präzise erfüllen, für optimale Passform, Leistung und Langlebigkeit. Kontaktieren Sie uns noch heute, um Ihre spezifischen Bedürfnisse zu besprechen und die Effizienz Ihres thermischen Systems zu verbessern!

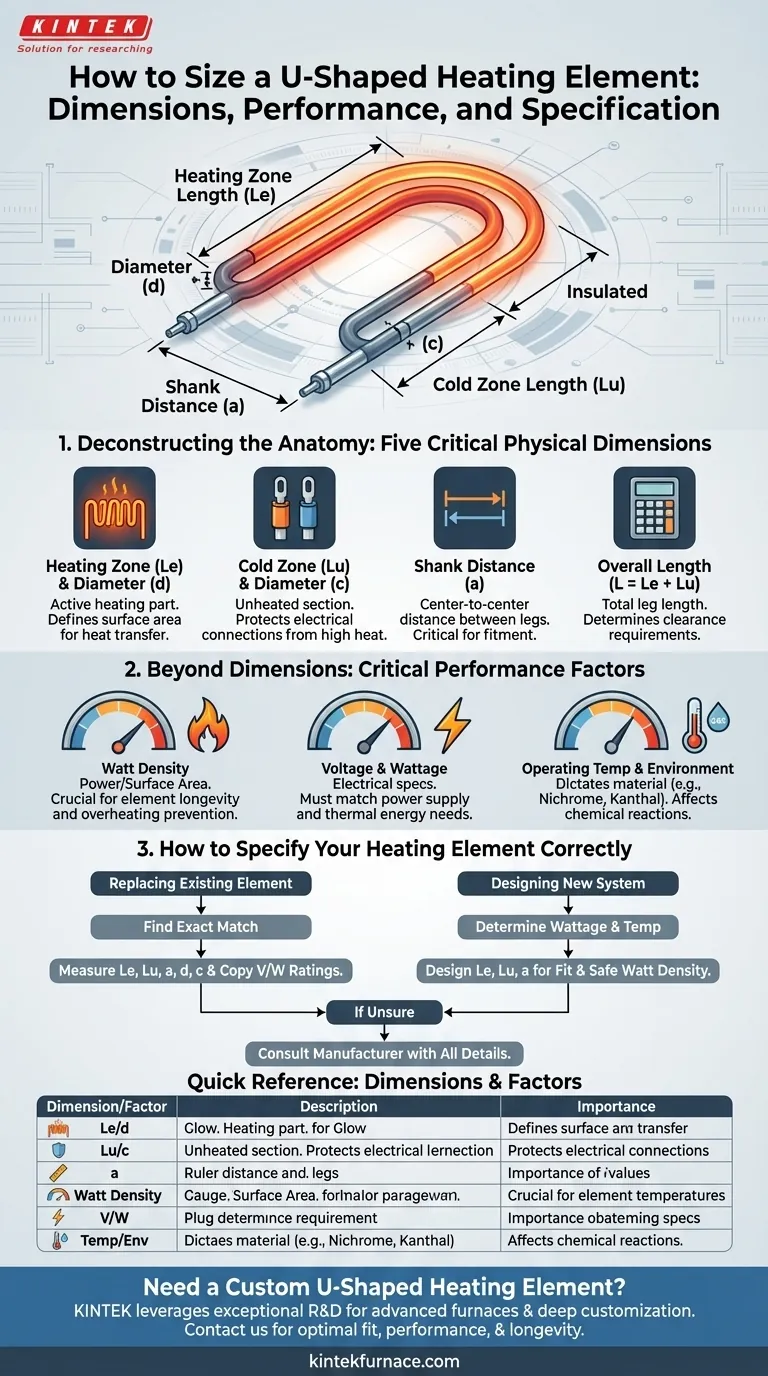

Visuelle Anleitung
