Im Kern ist ein Atmosphärenrohrglühofen ein Präzisionsinstrument, das aus fünf Hauptsystemen aufgebaut ist. Dies sind das Ofenrohr, das die Probe enthält, die Heizelemente, die es umgeben, ein Temperaturregelsystem zur Wärmeregulierung, ein Atmosphärenkontrollsystem zur Steuerung der internen Gasumgebung und der Hauptofenkörper, der diese Komponenten beherbergt.
Die entscheidende Erkenntnis ist, dass diese Komponenten keine unabhängigen Teile, sondern ein integriertes System sind. Der Wert eines Atmosphärenrohrglühofens liegt in seiner Fähigkeit, gleichzeitig und präzise sowohl die Temperatur als auch die chemische Umgebung zu steuern und unerwünschte Reaktionen wie Oxidation während der Materialverarbeitung zu verhindern.
Wie die Kernkomponenten als System funktionieren
Ein Atmosphärenrohrglühofen ist darauf ausgelegt, eine hochkontrollierte Umgebung zu schaffen. Jede Komponente spielt eine spezifische Rolle, und ihre nahtlose Interaktion ermöglicht eine präzise Materialverarbeitung.
Das Ofenrohr: Das Herzstück des Betriebs
Das Ofenrohr ist die zentrale Kammer, in der die Arbeit stattfindet. Es nimmt die Materialprobe auf und enthält die kontrollierte Atmosphäre.
Das Material dieses Rohrs ist entscheidend. Quarz ist üblich wegen seiner Transparenz und chemischen Inertheit bei Temperaturen bis etwa 1200°C. Für höhere Temperaturen werden Aluminiumoxid- oder andere Keramikrohre verwendet, die Stabilität bieten, aber an Sichtbarkeit einbüßen.
Die Heizelemente: Präzise thermische Energie liefern
Um die Außenseite des Ofenrohrs herum sind die Heizelemente angebracht. Diese bestehen typischerweise aus hochohmigen Materialien wie Kanthal-Draht oder, für höhere Temperaturen, Siliziumkarbid (SiC)- oder Molybdändisilizid (MoSi2)-Stäben.
Ihre Funktion ist es, elektrische Energie in Strahlungswärme umzuwandeln. Die Qualität des Ofens wird oft dadurch bestimmt, wie gleichmäßig diese Elemente die "Heizzone" innerhalb des Rohrs erwärmen können.
Das Temperaturregelsystem: Das Gehirn des Ofens
Dieses System stellt sicher, dass der Ofen die exakt gewünschte Temperatur erreicht und aufrechterhält. Es besteht aus einem Thermoelement (einem Sensor, der die Temperatur im Ofen, oft nahe der Außenwand des Rohrs, misst) und einem PID-Regler.
Der PID (Proportional-Integral-Derivativ) Regler ist das "Gehirn". Er liest die Daten des Thermoelements und passt intelligent die an die Heizelemente gesendete Leistung an, um ein Überschwingen der Zieltemperatur zu verhindern und Stabilität zu gewährleisten.
Das Atmosphärenkontrollsystem: Die Lunge und der Verschluss
Dies unterscheidet einen Atmosphärenofen von einem Standardofen. Dieses System ermöglicht es Ihnen, die Umgebungsluft (die ~21% Sauerstoff enthält) zu entfernen und sie durch ein spezifisches Gas zu ersetzen.
Es umfasst Gasein- und -auslässe, Durchflussmesser zur Regulierung der Gaszufuhr (z.B. inertes Argon oder reduzierender Wasserstoff) und eine Vakuumpumpe zur anfänglichen Evakuierung der Luft. Am wichtigsten ist, dass es auf Dichtungsflansche an beiden Enden des Rohrs angewiesen ist, um eine luftdichte Umgebung zu schaffen und eine Kontamination von außen zu verhindern.
Abwägungen und Einschränkungen verstehen
Obwohl leistungsfähig, sind diese Öfen nicht ohne ihre Komplexität. Die Entscheidungen, die Sie bei ihrer Konfiguration treffen, beinhalten direkte Kompromisse, die sich auf Leistung und Kosten auswirken.
Materialauswahl vs. Temperatur
Die Wahl des Ofenrohrmaterials bestimmt direkt Ihre maximale Betriebstemperatur. Ein Quarzrohr ist relativ kostengünstig, aber auf ~1200°C begrenzt. Ein Aluminiumoxidrohr kann 1700°C oder mehr erreichen, ist aber teurer und spröder.
Dichtigkeit vs. Betriebsgeschwindigkeit
Eine perfekte, Hochvakuum-Abdichtung ist entscheidend für Anwendungen mit hoher Reinheit. Dies erfordert jedoch oft komplexe Flanschbaugruppen, deren Einrichtung und Demontage zwischen den Läufen zeitaufwändig sein kann. Eine einfache Abdichtung ist schneller, kann aber Spuren von atmosphärischer Leckage zulassen.
Gleichmäßige Heizzone vs. Ofengröße
Die „Heizzone“ ist der zentrale Bereich des Rohrs, der eine sehr gleichmäßige Temperatur aufrechterhält. Eine größere Heizzone ermöglicht die Verarbeitung größerer Proben oder mehr Material auf einmal, dies erfordert jedoch einen längeren Ofen, leistungsstärkere Heizelemente und höhere Kosten.
Die richtige Wahl für Ihr Ziel treffen
Die spezifischen Anforderungen Ihrer Anwendung sollten die Konfiguration des Ofens bestimmen.
- Wenn Ihr Hauptaugenmerk auf der hochreinen Verarbeitung liegt: Priorisieren Sie ein System mit hochwertigen vakuumdichten Dichtungsflanschen und einem nicht-reaktiven Rohrmaterial wie hochreinem Quarz.
- Wenn Ihr Hauptaugenmerk auf Hochtemperaturglühen liegt: Sie benötigen einen Ofen mit einem Aluminiumoxidrohr und robusten Heizelementen, die Ihre Zieltemperatur erreichen können.
- Wenn Ihr Hauptaugenmerk auf der Schaffung einer reduzierenden Umgebung liegt: Stellen Sie sicher, dass das Atmosphärenkontrollsystem und die Dichtungen für die Verwendung mit brennbaren Gasen wie Wasserstoff ausgelegt sind und entsprechende Sicherheitsverriegelungen enthalten.
- Wenn Ihr Hauptaugenmerk auf der Arbeit unter allgemeiner inerter Atmosphäre liegt: Eine Standardkonfiguration mit einem Quarzrohr und zuverlässigen Flanschdichtungen ist ausreichend und kostengünstig.
Das Verständnis, wie jede Komponente zur endgültigen Umgebung beiträgt, befähigt Sie, das richtige Werkzeug für Ihr spezifisches wissenschaftliches oder industrielles Ziel auszuwählen und zu betreiben.
Zusammenfassungstabelle:
| Komponente | Funktion | Hauptmerkmale |
|---|---|---|
| Ofenrohr | Hält Probe und kontrollierte Atmosphäre | Materialien: Quarz (bis 1200°C), Aluminiumoxid (höhere Temperaturen) |
| Heizelemente | Sorgen für gleichmäßige Wärme | Typen: Kanthal, SiC, MoSi2 für präzise thermische Energie |
| Temperaturkontrolle | Verwaltet und stabilisiert die Temperatur | Inklusive Thermoelement und PID-Regler für Genauigkeit |
| Atmosphärenkontrolle | Reguliert die interne Gasumgebung | Gasein-/auslässe, Durchflussmesser, Vakuumpumpe, Dichtungsflansche |
| Hauptofenkörper | Beherbergt alle Komponenten | Gewährleistet strukturelle Integrität und Systemintegration |
Benötigen Sie einen maßgeschneiderten Atmosphärenrohrglühofen für Ihr Labor? KINTEK nutzt außergewöhnliche F&E und hauseigene Fertigung, um fortschrittliche Hochtemperatur-Ofenlösungen anzubieten. Unsere Produktpalette umfasst Muffel-, Rohr- und Drehrohröfen, Vakuum- & Atmosphärenöfen sowie CVD-/PECVD-Systeme mit starken tiefgreifenden Anpassungsmöglichkeiten, um Ihre einzigartigen experimentellen Anforderungen präzise zu erfüllen. Kontaktieren Sie uns noch heute, um zu besprechen, wie wir Ihre Materialverarbeitung mit maßgeschneiderter, zuverlässiger Ausrüstung verbessern können!

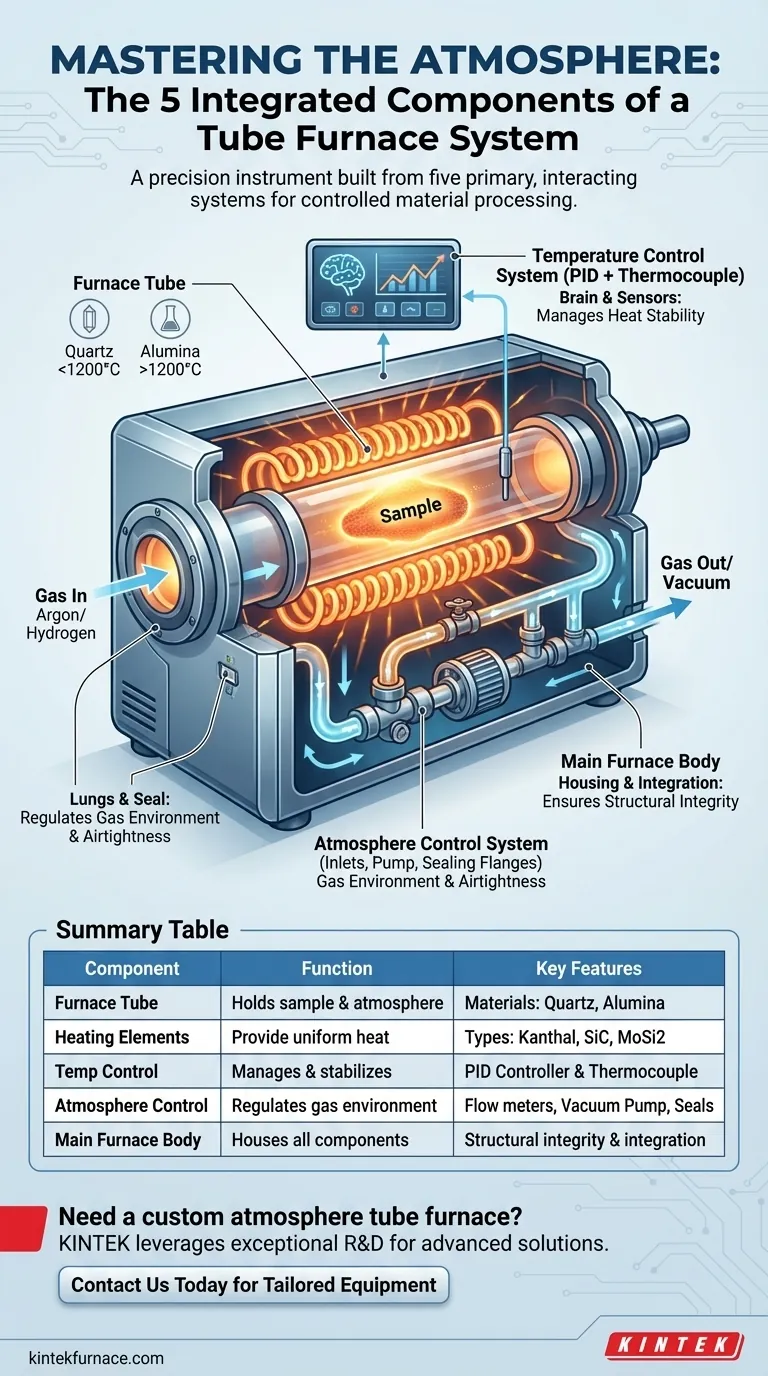

Visuelle Anleitung
