Im Kern bietet das Vakuumbrennofensystem ein breites Spektrum an Temperatureigenschaften, wobei spezifische Modelle Maximaltemperaturen zwischen 1000 °C (1832 °F) und über 2000 °C (3632 °F) erreichen. Über die maximale Hitze hinaus ist das System für außergewöhnliche Präzision ausgelegt und bietet eine Temperaturregelbarkeit von ±1 °C und eine Nenn-Gleichmäßigkeit von ±5 °C.
Die wahre Leistungsfähigkeit eines Ofens wird nicht allein durch seine Maximaltemperatur definiert, sondern durch seine Fähigkeit, diese Temperatur präzise zu regeln und gleichmäßig zu halten. Dieses System kombiniert hohe Hitze mit fortschrittlicher Prozesssteuerung, um konsistente, reproduzierbare Ergebnisse für anspruchsvolle Materialanwendungen zu gewährleisten.
Verständnis der Temperaturspezifikationen
Um zu beurteilen, ob dieser Ofen Ihren Anforderungen entspricht, müssen Sie drei Schlüsselmetriken betrachten: Maximaltemperatur, Regelbarkeit und Gleichmäßigkeit. Jede spielt eine entscheidende Rolle für den Erfolg Ihres thermischen Prozesses.
Maximaltemperatur nach Serie
Das System wird in verschiedenen Serien angeboten, jede mit einer spezifischen thermischen Obergrenze. Dies ermöglicht es Ihnen, ein Modell auszuwählen, das auf Ihre Prozessanforderungen zugeschnitten ist, ohne unnötige Kapazitäten zu überinvestieren.
- 10er Serie: 1000 °C (1832 °F)
- 13er Serie: 1315 °C (2400 °F)
- 14.5er Serie: 1415 °C (2650 °F)
- 16.5er Serie: 1650 °C (3000 °F)
- 20er Serie: 2000 °C (3632 °F)
Einige Konfigurationen von Vakuum-Sinteröfen können sogar noch höhere Temperaturen erreichen, bis zu 2200 °C.
Regelbarkeit: Die Kraft der Präzision
Das System bietet eine Regelbarkeit von ±1 °C. Diese Spezifikation bezieht sich auf die Fähigkeit des Ofens, einen bestimmten Temperatursollwert zu erreichen und zu halten, gemessen durch das Regelungsthermoelement.
Dieses Maß an Präzision ist entscheidend für Prozesse, bei denen geringfügige Temperaturschwankungen die Materialeigenschaften dramatisch verändern können. Dies wird durch eine unabhängige PID-Regelschleife gesteuert, die die Leistung ständig anpasst, um die Zieltemperatur aufrechtzuerhalten.
Gleichmäßigkeit: Gewährleistung konsistenter Ergebnisse
Die Temperaturgleichmäßigkeit wird mit nominell ±5 °C angegeben. Das bedeutet, dass bei einem gegebenen Sollwert die Temperatur innerhalb der gesamten nutzbaren Arbeitszone um nicht mehr als 5 °C schwankt.
Eine ausgezeichnete Gleichmäßigkeit ist unerlässlich, um sicherzustellen, dass ein großes Bauteil oder eine Charge kleiner Teile genau die gleiche thermische Behandlung erhält, wodurch Inkonsistenzen vermieden und vorhersagbare Ergebnisse erzielt werden. Dies wird oft durch Kaltwand-Ofendesigns verbessert, die eine schnellere und gleichmäßigere Erwärmung fördern.
Das Kontrollsystem: Von der Programmierung bis zur Ausführung
Hochleistungs-Temperaturhardware ist nur effektiv, wenn sie mit einem hochentwickelten Steuerungssystem kombiniert wird. Dieser Ofen verwendet ein integriertes SPS-basiertes System, um Ihre Prozessanforderungen in zuverlässige, automatisierte Ofenfunktionen umzusetzen.
Programmierbare Ramps und Haltezeiten (Soaks)
Das System verfügt über ein farbiges Touchpanel mit einer SPS, mit dem Sie komplexe thermische Zyklen programmieren können. Sie können spezifische Aufheizraten (Ramps) und Haltezeiten bei Zieltemperaturen (Soaks) definieren.
Dies ist unerlässlich für metallurgische Prozesse wie Glühen, Vergüten und Sintern, die von einem präzisen, zeitabhängigen thermischen Profil abhängen.
Echtzeitüberwachung und Sicherheit
Das System verwendet Thermoelemente zur Bereitstellung von Echtzeit-Temperaturmessungen. Alle Prozessdaten, einschließlich Temperatur und Vakuumwerte, können für die Qualitätssicherung und Prozessvalidierung protokolliert werden.
Die Sicherheit wird durch Funktionen wie die Übertemperaturschutzsteuerung, die den Ofen und die Ladung schützt, und eine automatische Abschaltfunktion beim Öffnen der Ofentür gewährleistet.
Leistungsregelung und Wärmesteuerung
Die Heizung wird durch ein SCR-Netzteil gesteuert, das eine sanfte und präzise Regelung der Leistung an die Heizelemente bietet.
Die Standardkonfiguration verwendet eine Einzonen-Wärmeregelung, bei der die gesamte Heizzkammer als eine Einheit gesteuert wird. Dies ist für eine Vielzahl von Anwendungen effektiv und trägt zur betrieblichen Einfachheit und Zuverlässigkeit des Systems bei.
Die Abwägungen verstehen
Kein System ist für jedes Szenario perfekt. Das Verständnis der inhärenten Designentscheidungen und deren Auswirkungen ist der Schlüssel zur fundierten Entscheidungsfindung.
Hot Wall vs. Cold Wall Design
Die Referenzen besagen, dass Kaltwandöfen höhere Betriebstemperaturen, schnellere Zyklen und eine überlegene Temperaturgleichmäßigkeit im Vergleich zu älteren Heißwandkonstruktionen bieten. Obwohl das System von diesem modernen Ansatz profitiert, ist es wichtig, das Design des spezifischen Modells zu bestätigen, das Sie in Betracht ziehen.
Effizienz und Energieverbrauch
Der Ofen ist mit einer geringen thermischen Masse (geringe Wärmespeicherung) konstruiert, was schnelle Auf- und Abheizzeiten ermöglicht. Dies beschleunigt nicht nur Ihre Prozesszyklen, sondern bietet auch erhebliche Energieeinsparungen im Vergleich zu herkömmlichen schweren Feuerfestöfen.
Die Grenze der Einzonenregelung
Obwohl die Einzonen-Wärmeregelung zuverlässig und für die meisten Lasten ausreichend ist, kann sie bei sehr großen oder geometrisch komplexen Teilen eine Einschränkung darstellen. In solchen Fällen können sich manchmal Temperaturgradienten über das Teil bilden, die außerhalb der nominalen ±5 °C Gleichmäßigkeitsvorgabe liegen können. Für diese Nischenanwendungen kann ein Mehrzonenofen erforderlich sein.
Die richtige Wahl für Ihre Anwendung treffen
Ihre ideale Ofenkonfiguration hängt vollständig von Ihren spezifischen Prozesszielen ab.
- Wenn Ihr Hauptaugenmerk auf Hochtemperatursintern oder Materialforschung liegt: Priorisieren Sie die 20er Serie oder andere Hochtemperaturmodelle (bis zu 2200 °C) und stellen Sie sicher, dass die ±5 °C Gleichmäßigkeit die Empfindlichkeit Ihres Materials erfüllt.
- Wenn Ihr Hauptaugenmerk auf Standardwärmebehandlung (Glühen, Vergüten) liegt: Die 10er, 13er oder 14.5er Serie bietet wahrscheinlich ausreichende Temperaturen mit der notwendigen Prozesskontrolle für ausgezeichnete, reproduzierbare Ergebnisse.
- Wenn Ihr Hauptaugenmerk auf Prozessvalidierung und Qualitätskontrolle liegt: Nutzen Sie die Datenprotokollierung des Systems, die SPS-Programmierbarkeit und die enge ±1 °C Regelbarkeit, um sicherzustellen, dass jeder Zyklus perfekt ausgeführt und dokumentiert wird.
Indem Sie die spezifischen Fähigkeiten des Systems mit den Anforderungen Ihrer Anwendung abgleichen, stellen Sie sicher, dass Sie das richtige Werkzeug für die jeweilige Aufgabe auswählen.
Zusammenfassungstabelle:
| Spezifikation | Details |
|---|---|
| Maximaler Temperaturbereich | 1000 °C bis 2200 °C (1832 °F bis 3992 °F) |
| Temperaturregelbarkeit | ±1 °C |
| Temperaturgleichmäßigkeit | ±5 °C |
| Wichtige Serien | 10er Serie (1000 °C), 13er Serie (1315 °C), 14.5er Serie (1415 °C), 16.5er Serie (1650 °C), 20er Serie (2000 °C) |
| Steuerungsfunktionen | SPS-basiert, programmierbare Ramps und Soaks, Echtzeitüberwachung, SCR-Netzteil |
Rüsten Sie Ihr Labor mit den fortschrittlichen Hochtemperatur-Ofenlösungen von KINTEK auf! Durch die Nutzung hervorragender F&E- und Eigenfertigungskapazitäten bieten wir vielfältigen Laboren präzisionsgefertigte Produkte wie Vakuum- und Atmosphärenöfen, Muffel-, Rohr-, Drehrohöfen sowie CVD/PECVD-Systeme. Unsere starke Fähigkeit zur tiefgehenden kundenspezifischen Anpassung stellt sicher, dass wir Ihre einzigartigen experimentellen Bedürfnisse erfüllen und konsistente, reproduzierbare Ergebnisse für Anwendungen wie Sintern, Glühen und Materialforschung liefern. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere maßgeschneiderten Ofensysteme Ihre Effizienz und Zuverlässigkeit bei der thermischen Verarbeitung verbessern können!

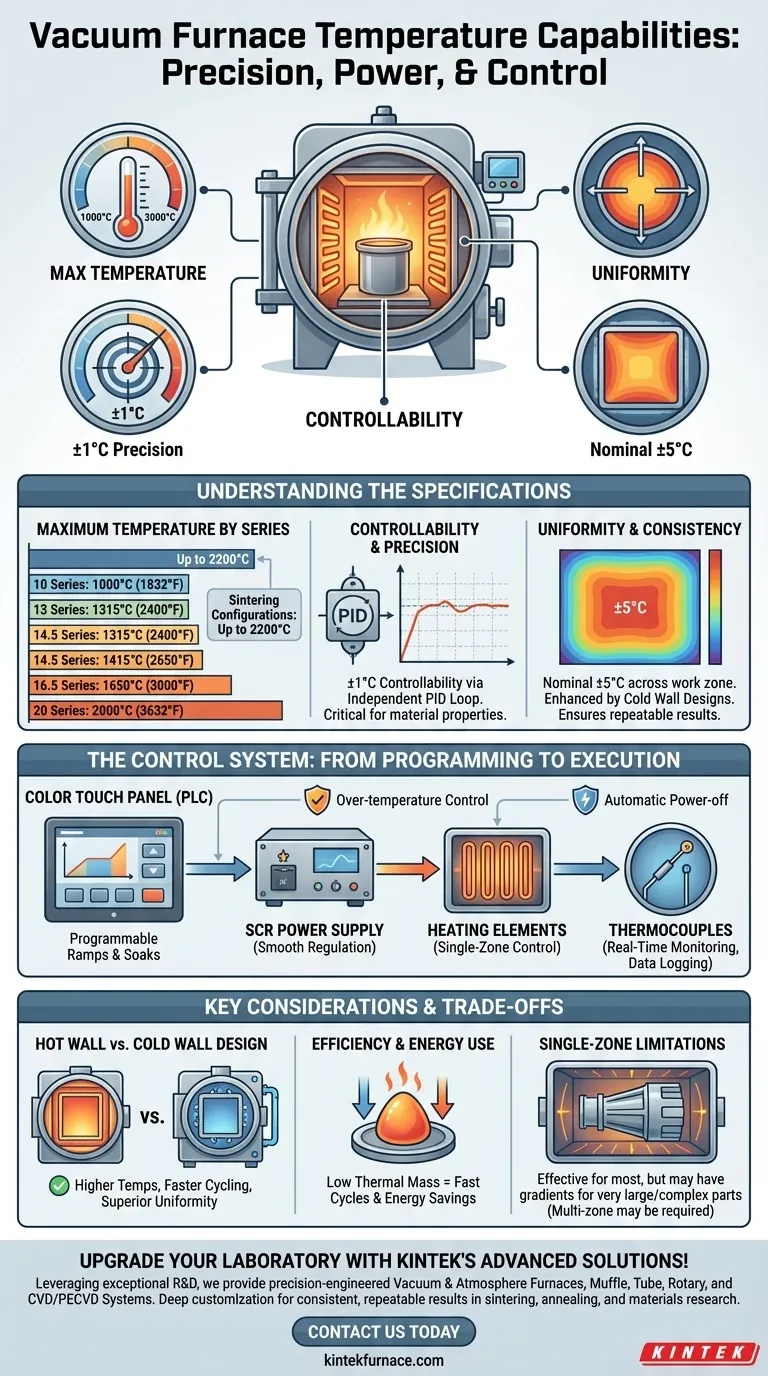

Visuelle Anleitung
