Im Wesentlichen unterscheiden sich Rohr- und Kammeröfen grundlegend darin, wie sie ihre interne Atmosphäre einschließen und verwalten. Ein Rohrofen erzeugt eine kontrollierte, oft strömende Atmosphäre innerhalb eines engen, zylindrischen Rohrs, während ein Kammerofen eine stabilere, statische Atmosphäre in einer größeren, abgedichteten Kammer bietet. Dieser strukturelle Unterschied bestimmt ihre Eignung für verschiedene Materialverarbeitungsanwendungen.
Die Wahl zwischen einem Rohr- und einem Kammerofen hängt nicht davon ab, welcher überlegen ist, sondern welche Designphilosophie – dynamischer Fluss versus statische Stabilität – am besten zu Ihren spezifischen Prozessanforderungen hinsichtlich atmosphärischer Reinheit, Temperaturgleichmäßigkeit und Probenvolumen passt.
Der grundlegende Designunterschied
Die physische Konstruktion jedes Ofentyps ist der Haupttreiber seiner atmosphärischen Eigenschaften. Sie sind darauf ausgelegt, unterschiedliche Probleme zu lösen.
Rohrofen: Ein gesteuertes Durchflusssystem
Rohröfen sind um ein langes, zylindrisches Rohr herum konzipiert, durch das Materialien erhitzt werden. Dieses Rohr kann horizontal oder vertikal ausgerichtet sein.
Das kleine, eingeschlossene Volumen des Rohrs macht es außergewöhnlich gut geeignet, eine spezifische Atmosphäre zu erzeugen. Gase können durch das Rohr geleitet werden, wodurch die Umgebung ständig gespült und alle Nebenprodukte der Reaktion abgeführt werden.
Kammerofen: Eine stabile, abgedichtete Kammer
Ein Kammerofen ist, wie der Name schon sagt, eine größere Kammer, die zum chargenweisen Erhitzen von Materialien konzipiert ist. Nach dem Abdichten ist die interne Umgebung von außen isoliert.
Die Atmosphäre im Inneren ist im Allgemeinen statisch. Ein bestimmtes Gas (wie Stickstoff oder Argon) kann eingeleitet werden, um eine inerte Umgebung zu schaffen, wird aber typischerweise nicht mit der gleichen Dynamik wie in einem Rohrofen zirkuliert.
Vergleich von Atmosphärenkontrolle und Reinheit
Wie Sie die Atmosphäre kontrollieren, ist entscheidend für Prozesse wie Glühen, Sintern oder das Züchten von Kristallen. Die beiden Ofentypen bieten unterschiedliche Präzisionsgrade.
Erzeugung einer inerten Atmosphäre
Rohröfen eignen sich hervorragend zum Erzeugen und Aufrechterhalten einer hochreinen inerten Atmosphäre. Ihr kleiner Durchmesser und der konstante Gasfluss erleichtern das schnelle und effiziente Spülen von Sauerstoff und anderen Verunreinigungen.
Obwohl Kammeröfen gasdichte Optionen bieten, erfordert ihr größeres Innenvolumen mehr Zeit und Gas, um ein vergleichbares Maß an atmosphärischer Reinheit zu erreichen. Sie sind ideal für Prozesse, bei denen eine stabile, sauerstoffarme Umgebung ausreichend ist, aber nicht unbedingt eine mit ultrahoher Reinheit.
Atmosphärenzirkulation vs. Stabilität
Die zirkulierte Atmosphäre in einem Rohrofen ist entscheidend für Prozesse, bei denen die Materialoberfläche konsistent einem bestimmten Gas ausgesetzt sein muss. Dies ist wichtig für die chemische Gasphasenabscheidung (CVD) oder Reaktionen, die von der Gas-Fest-Wechselwirkung abhängen.
Die stabile Atmosphäre eines Kammerofens ist vorteilhaft für die Massenverarbeitung oder für Proben, die durch Gasfluss gestört werden könnten. Sie gewährleistet eine konsistente Umgebung für die Dauer eines langen Wärmebehandlungszyklus.
Der Zusammenhang mit der Temperaturgleichmäßigkeit
Die Atmosphärenkontrolle ist untrennbar mit der Temperaturkontrolle verbunden. Die Art und Weise, wie ein Ofen seine Atmosphäre verwaltet, wirkt sich direkt darauf aus, wie gleichmäßig er eine Probe erwärmen kann.
Präzision in Rohröfen
Rohröfen bieten im Allgemeinen eine präzisere Temperaturregelung und schnellere Aufheizzeiten. Ihre kompakte Bauweise und, bei fortschrittlichen Modellen, die Verwendung mehrerer Heizzonen (z. B. Drei-Zonen-Öfen) ermöglichen eine außergewöhnliche Temperaturgleichmäßigkeit entlang der Rohrlänge. Dies kann entscheidend sein für das Züchten gleichmäßiger Kristalle oder das Glühen langer Bauteile.
Konsistenz in Kammeröfen
Kammeröfen bieten eine gute Temperaturstabilität, oft mit einer Genauigkeit von etwa ±5 °C. Obwohl weniger präzise als ein Mehrzonen-Rohrofen, ist dies für viele Massenanwendungen vollkommen ausreichend. Einige fortschrittliche Atmosphärenöfen können Gaszirkulationsventilatoren enthalten, um die Temperaturgleichmäßigkeit in der größeren Kammer speziell zu verbessern.
Die Kompromisse verstehen
Die Wahl des richtigen Ofens erfordert die Anerkennung der inhärenten Einschränkungen jedes Designs.
Einschränkungen von Rohröfen: Maßstab und Durchsatz
Der primäre Kompromiss für die Präzision eines Rohrofens ist der Maßstab. Der enge Durchmesser des Rohrs, typischerweise zwischen 15 mm und 200 mm, begrenzt die Größe und das Volumen des Materials, das Sie gleichzeitig verarbeiten können.
Einschränkungen von Kammeröfen: Reinheit und Reaktivität
Der Hauptkompromiss bei einem Kammerofen ist die atmosphärische Reinheit und Reaktivität. Das große, statische Volumen kann es schwierig machen, reaktive gasförmige Nebenprodukte, die während eines Prozesses entstehen, zu entfernen, und das Erreichen einer ultrareinen Umgebung ist weniger effizient als in einem Rohrofen.
Die richtige Wahl für Ihren Prozess treffen
Ihre endgültige Entscheidung sollte durch die kritischste Variable in Ihrem Experiment oder Produktionslauf bestimmt werden.
- Wenn Ihr Hauptaugenmerk auf hochreiner Verarbeitung oder reaktiver Gaschemie liegt: Ein Rohrofen ist die überlegene Wahl aufgrund seiner hervorragenden atmosphärischen Spülung und Kontrolle.
- Wenn Ihr Hauptaugenmerk auf der Chargenverarbeitung größerer oder mehrerer Proben liegt: Ein Kammerofen bietet das notwendige Volumen und eine stabile Umgebung für die Massenwärmebehandlung.
- Wenn Ihr Hauptaugenmerk auf außergewöhnlicher Temperaturgleichmäßigkeit über eine bestimmte Länge liegt: Ein Mehrzonen-Rohrofen bietet die präziseste verfügbare Temperaturgradientenregelung.
Letztendlich ist die Abstimmung der inhärenten atmosphärischen Fähigkeiten des Ofens auf die spezifischen Bedürfnisse Ihres Materials der Schlüssel zu einem erfolgreichen Ergebnis.
Zusammenfassungstabelle:
| Merkmal | Rohrofen | Kammerofen |
|---|---|---|
| Atmosphärentyp | Fließend, dynamisch | Statisch, stabil |
| Reinheitskontrolle | Hoch, leicht zu spülen | Mittelmäßig, langsamer zu spülen |
| Temperaturgleichmäßigkeit | Präzise, Mehrzonenoptionen | Gut, stabil für Bulk |
| Probenvolumen | Begrenzt durch Rohrdurchmesser | Größer, Chargenverarbeitung |
| Ideale Anwendungen | CVD, Gas-Fest-Reaktionen | Massenvergütung, Sintern |
Steigern Sie die Effizienz Ihres Labors mit den fortschrittlichen Ofenlösungen von KINTEK! Durch außergewöhnliche Forschung und Entwicklung sowie hauseigene Fertigung bieten wir verschiedenen Laboren maßgeschneiderte Hochtemperatur-Ofensysteme. Unser Produktsortiment umfasst Muffel-, Rohr-, Drehrohröfen, Vakuum- und Atmosphärenöfen sowie CVD-/PECVD-Systeme, die alle durch starke, umfassende Anpassungsmöglichkeiten unterstützt werden, um Ihre einzigartigen experimentellen Anforderungen präzise zu erfüllen. Egal, ob Sie eine dynamische Atmosphärenkontrolle für Hochreinheitsprozesse oder stabile Umgebungen für die Massenverarbeitung benötigen, KINTEK verfügt über das Fachwissen, um dies zu liefern. Kontaktieren Sie uns noch heute, um zu besprechen, wie wir Ihre Wärmebehandlungsprozesse optimieren und überragende Ergebnisse erzielen können!

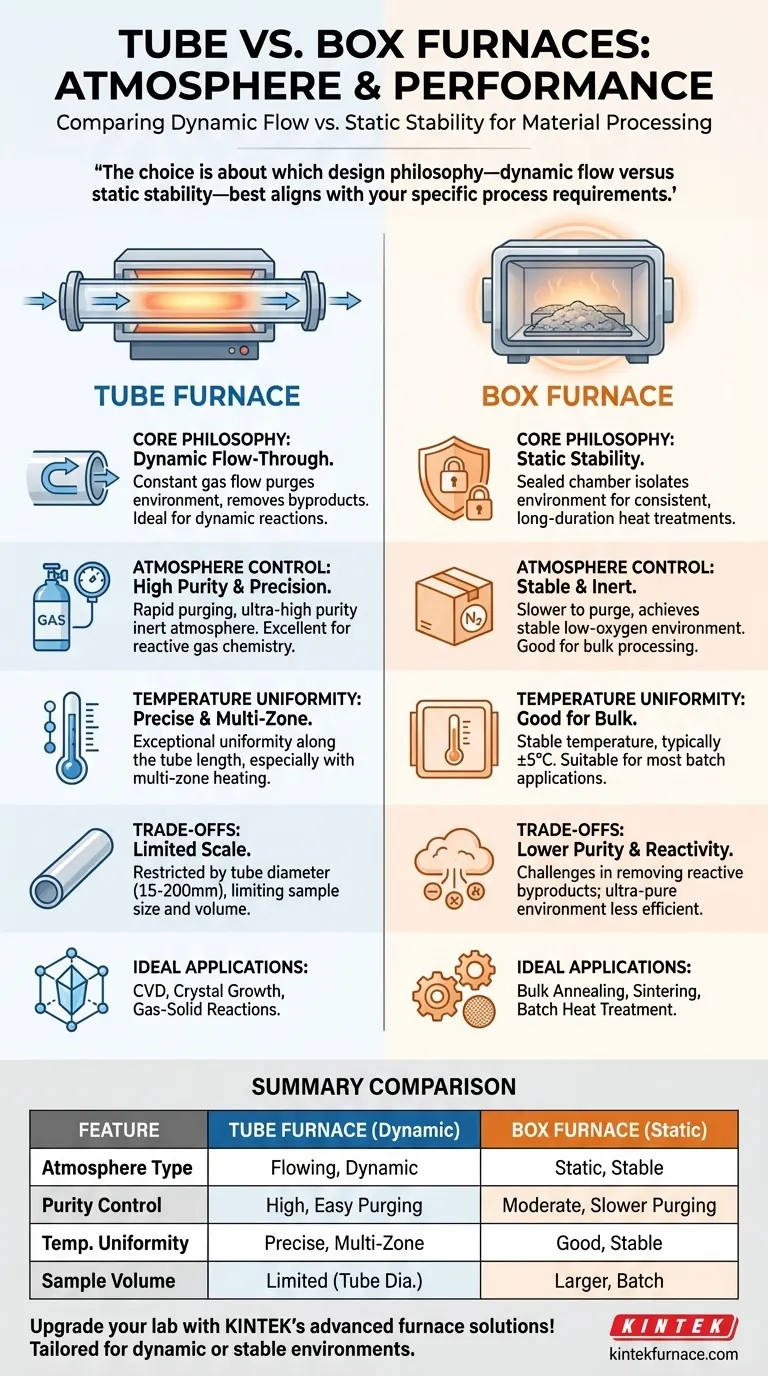

Visuelle Anleitung
