Wie Unterscheidet Sich Die Probenhandhabung Zwischen Vertikalen Und Horizontalen Rohröfen? Wählen Sie Den Richtigen Ofen Für Ihr Labor

Der grundlegende Unterschied in der Probenhandhabung liegt in der Ausrichtung und den wirkenden Kräften. Bei einem vertikalen Ofen werden Proben typischerweise durch Absenken oder Fallenlassen in das Prozessrohr eingesetzt und entnommen, wobei die Schwerkraft für die Positionierung genutzt wird. Umgekehrt muss bei einem horizontalen Ofen die Probe entlang der Achse des Rohrs geschoben oder platziert werden, was eine sorgfältigere Positionierung erfordert, um sicherzustellen, dass sie sich in der optimalen thermischen Zone befindet.

Die Wahl zwischen einem vertikalen und einem horizontalen Rohrofen ist nicht nur eine Frage der Beladungsbequemlichkeit. Es ist eine entscheidende Entscheidung, die davon abhängt, wie die Ausrichtung des Ofens den Wärmetransfer, die Temperaturhomogenität und die Eignung für Ihren spezifischen Probentyp und Prozess grundlegend beeinflusst.

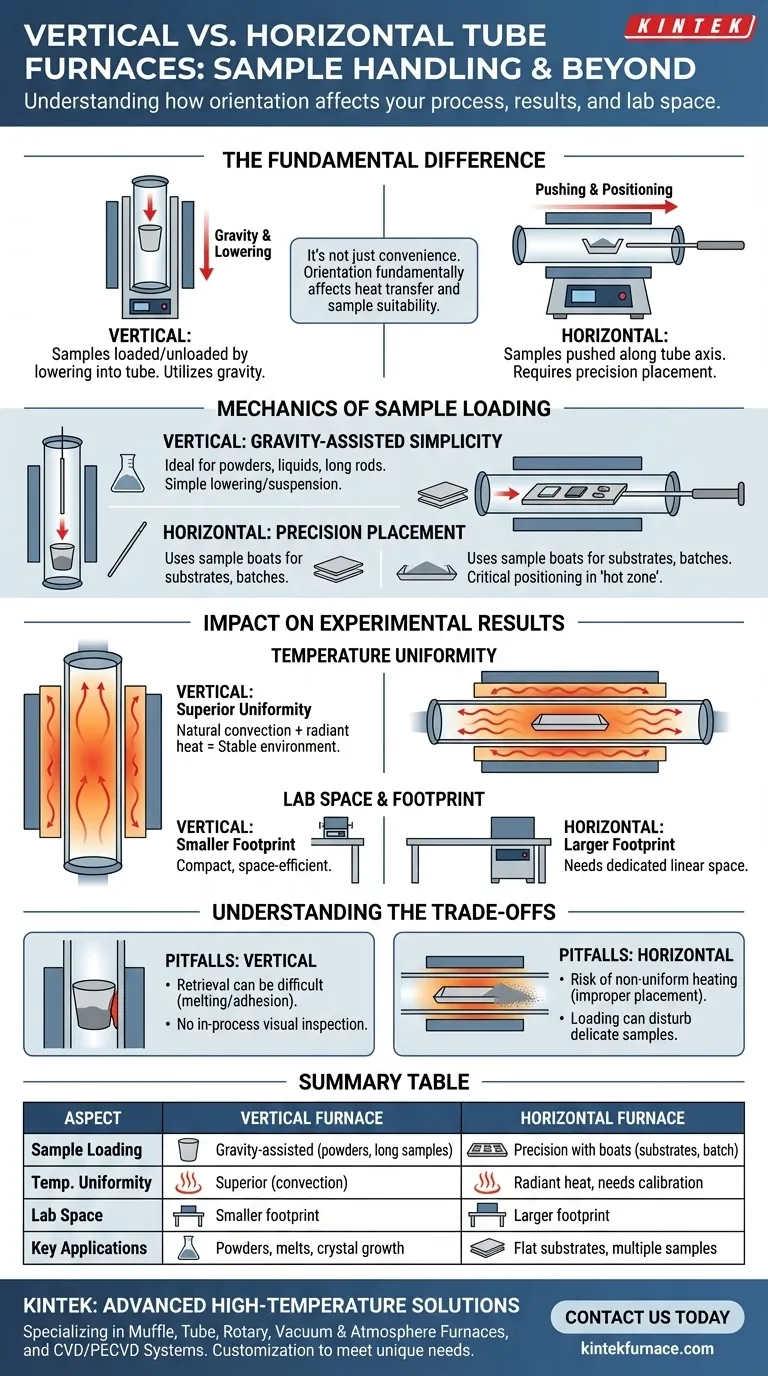

Wie unterscheidet sich die Probenhandhabung zwischen vertikalen und horizontalen Rohröfen? Wählen Sie den richtigen Ofen für Ihr Labor

Die Mechanik der Probenbeladung

Die physische Handlung des Einbringens einer Probe in den Ofen ist der unmittelbarste Unterschied zwischen den beiden Konfigurationen. Jedes Design ist für unterschiedliche Arten von Materialien und Behältern optimiert.

Vertikale Öfen: Schwerkraftunterstützte Einfachheit

Proben werden vertikal in das Rohr eingeführt, was ideal für Prozesse ist, die von der Schwerkraft profitieren. Diese Methode ist außergewöhnlich unkompliziert für Pulver, granulierte Materialien oder Flüssigkeiten, die in Tiegeln gehalten werden.

Diese Ausrichtung eignet sich auch hervorragend für lange, dünne Proben, wie Drähte oder Stäbe, die für eine gleichmäßige Erwärmung entlang der vertikalen Achse aufgehängt werden müssen. Das Einsetzen und Entnehmen ist oft so einfach wie das Absenken der Probe mit einem Draht oder das Absetzen auf einer Stützstange.

Horizontale Öfen: Präzise Platzierung

In einem horizontalen Ofen werden Proben typischerweise in einen langen, flachen Behälter namens Probenboot (Sample Boat) gelegt. Dieses Boot wird dann mit einer langen Stange vorsichtig in die Mitte des Rohres geschoben.

Diese Methode ist notwendig für die gleichzeitige Verarbeitung mehrerer kleiner Proben oder für Materialien, die in einer festen, stabilen Position bleiben müssen, wie z. B. Substrate oder Siliziumwafer. Das Erreichen der korrekten Positionierung in der zentralen „Heißzone“ des Ofens ist entscheidend und erfordert möglicherweise komplexere Positionierungsmechanismen.

Wie sich die Ausrichtung auf die experimentellen Ergebnisse auswirkt

Über das einfache Laden hinaus hat die Ausrichtung des Ofens tiefgreifende Auswirkungen auf die Temperaturregelung und die Arten von Prozessen, die Sie effektiv durchführen können. Die Wahl beeinflusst die Zuverlässigkeit und Konsistenz Ihrer Ergebnisse.

Temperaturhomogenität und Wärmetransfer

Vertikale Öfen erreichen oft eine überlegene Temperaturhomogenität. Da Wärme aufsteigt, arbeiten natürliche Konvektionsströme zusammen mit der Strahlungswärme der umgebenden Elemente und erzeugen eine außergewöhnlich stabile thermische Umgebung entlang der Länge der Probe.

Horizontale Öfen verlassen sich hauptsächlich auf Strahlungswärme. Obwohl dies sehr effektiv ist, kann es manchmal zu leichten Temperaturschwankungen entlang der Länge des Prozessrohrs führen. Eine sorgfältige Kalibrierung ist erforderlich, um sicherzustellen, dass die gesamte Probe die Zieltemperatur erfährt.

Stellfläche und Laborplatz

Der benötigte physische Platz ist ein praktischer, aber kritischer Faktor. Vertikale Öfen haben eine viel kleinere Stellfläche und sind daher eine ausgezeichnete Wahl für überfüllte Labore oder Einrichtungen, in denen die Arbeitsflächen begrenzt sind.

Horizontale Öfen sind von Natur aus länger und erfordern mehr dedizierten linearen Platz. Dies kann die Platzierung auf einer größeren, dedizierten Werkbank oder sogar kundenspezifische Infrastruktur erforderlich machen.

Die Kompromisse verstehen

Kein Design ist universell überlegen. Die Anerkennung der inhärenten Einschränkungen jedes Einzelnen ist der Schlüssel, um Fehlexperimente zu vermeiden und eine fundierte Investition zu tätigen.

Fallstricke vertikaler Öfen

Obwohl das Laden einfach ist, kann die Probenentnahme manchmal schwierig sein, insbesondere wenn ein Material schmilzt und an der Tiegel- oder Rohrwand haftet. Die Draufsicht macht auch die visuelle Inspektion der Probe während des Prozesses nahezu unmöglich.

Fallstricke horizontaler Öfen

Das Hauptrisiko bei einem horizontalen Ofen ist die ungleichmäßige Erwärmung. Wenn ein Probenboot zu lang oder unsachgemäß positioniert ist, können Teile der Probe außerhalb der optimalen Heißzone liegen, was zu inkonsistenten Ergebnissen über eine Charge hinweg führt. Der Vorgang des Hineinschiebens der Probe kann auch empfindliche Pulver oder Beschichtungen stören.

Die richtige Wahl für Ihren Prozess treffen

Ihre Entscheidung sollte vom Hauptziel Ihres thermischen Prozesses geleitet werden.

Wenn Ihr Hauptaugenmerk auf maximaler Temperaturhomogenität für Pulver, Schmelzen oder Kristallwachstum liegt: Ein vertikaler Ofen ist aufgrund der Vorteile der natürlichen Konvektion typischerweise die überlegene Wahl.
Wenn Ihr Hauptaugenmerk auf der Chargenverarbeitung flacher Substrate oder mehrerer fester Proben liegt: Ein horizontaler Ofen bietet das praktische Layout, das erforderlich ist, um Proben für die gleichzeitige Verarbeitung in einem Boot anzuordnen.
Wenn Ihr Hauptaugenmerk auf der Schonung von Laborplatz liegt: Ein vertikaler Ofen bietet eine deutlich kompaktere Stellfläche für sein Verarbeitungsvolumen.

Indem Sie verstehen, wie die Ausrichtung sowohl die Handhabung als auch die Erwärmung bestimmt, können Sie zuversichtlich den Ofen auswählen, der die Integrität und den Erfolg Ihrer Arbeit gewährleistet.

Zusammenfassungstabelle:

Aspekt	Vertikaler Ofen	Horizontaler Ofen
Probenbeladung	Schwerkraftunterstützt, ideal für Pulver, Flüssigkeiten und lange Proben	Präzise Platzierung mit Probenbooten, geeignet für Substrate und Chargenverarbeitung
Temperaturhomogenität	Überlegen aufgrund natürlicher Konvektion	Verlässt sich auf Strahlungswärme, erfordert möglicherweise Kalibrierung
Laborplatz	Kleinere Stellfläche, platzsparend	Größere Stellfläche, benötigt mehr linearen Raum
Schlüsselanwendungen	Pulver, Schmelzen, Kristallwachstum	Flache Substrate, mehrere feste Proben
