Welche Arten von 2D-Materialien können mittels PECVD hergestellt werden? Entdecken Sie die vielseitige Synthese für fortschrittliche Elektronik


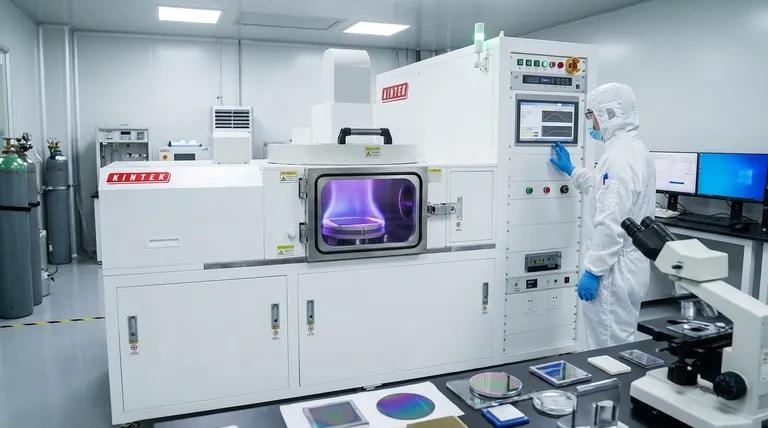

Plasmaunterstützte chemische Gasphasenabscheidung (PECVD) ist eine äußerst vielseitige Technik, die zur Herstellung mehrerer wichtiger zweidimensionaler (2D) Materialien fähig ist. Das Verfahren wird zur Synthese von reinem oder stickstoffdotiertem Graphen, Graphen-Quantenpunkten und Graphen-Nanowänden verwendet. Über die Graphenfamilie hinaus ist PECVD auch effektiv für die Herstellung von hexagonalem Bornitrid (h-BN) und komplexen ternären Verbindungen wie B–C–N.

Während traditionelle Methoden zur Synthese von 2D-Materialien oft hohe Temperaturen und problematische Transferschritte erfordern, bietet PECVD eine transformative Alternative. Ihr Hauptvorteil ist die Ermöglichung eines Tieftemperatur-, Direktwachstums von 2D-Materialien auf einer Vielzahl von Substraten, was den Weg für eine skalierbare und industriell kompatible Fertigung ebnet.

Welche Arten von 2D-Materialien können mittels PECVD hergestellt werden? Entdecken Sie die vielseitige Synthese für fortschrittliche Elektronik

Der Anwendungsbereich von PECVD für die 2D-Materialsynthese

PECVD verwendet ein elektrisches Feld, um ein Plasma zu erzeugen, das Vorläufergase bei viel niedrigeren Temperaturen als herkömmliche thermische CVD zersetzt. Dieser energieunterstützte Prozess ermöglicht einzigartige Fähigkeiten für das Wachstum und die Modifikation von 2D-Materialien.

Graphen und seine Derivate

PECVD bietet ein hohes Maß an Kontrolle für die Herstellung verschiedener Formen von Graphen. Es kann zum Wachstum von reinen Graphenkristallen oder zur absichtlichen Einführung anderer Elemente, wie bei stickstoffdotiertem Graphen, verwendet werden, um seine elektronischen Eigenschaften abzustimmen.

Die Technik wird auch zur Synthese spezifischer Graphen-Nanostrukturen wie Graphen-Quantenpunkte und vertikal ausgerichteter Graphen-Nanowände eingesetzt.

Isolatoren und ternäre Verbindungen

Neben Leitern wie Graphen ist PECVD eine bewährte Methode zur Synthese des 2D-Isolators hexagonales Bornitrid (h-BN).

Seine Fähigkeit, verschiedene Vorläufergase präzise zu mischen, ermöglicht auch die Herstellung von B–C–N ternären Materialien, bei denen es sich um 2D-Legierungen handelt, deren Eigenschaften zwischen denen von Graphen und h-BN eingestellt werden können.

Materialmodifikation nach der Synthese

PECVD ist nicht auf die anfängliche Synthese beschränkt. Ein mildes Plasma kann zur Behandlung oder Modifikation bestehender 2D-Materialien, wie z.B. **Wolframdiselenid (WSe₂) **, verwendet werden, um deren Oberfläche zu funktionalisieren oder Defekte zu reparieren, ohne eine Hochtemperaturglühung.

Warum PECVD eine überzeugende Wahl für 2D-Materialien ist

Die Vorteile von PECVD gehen direkt auf einige der größten Herausforderungen bei der praktischen Anwendung von 2D-Materialien in der realen Welt ein.

Niedertemperaturbetrieb

Die Verwendung von Plasma ermöglicht die Materialabscheidung bei deutlich niedrigeren Temperaturen als bei der thermischen CVD. Dies ist entscheidend für das direkte Wachstum von 2D-Materialien auf temperaturempfindlichen Substraten wie Polymeren, was flexible Elektronik ermöglicht.

Transferfreies Direktwachstum

Viele hochwertige Syntheseverfahren für 2D-Materialien erfordern einen separaten, oft schädigenden Schritt, um das Material von einem Wachstumssubstrat auf ein Zielsubstrat zu übertragen. PECVD ermöglicht eine transferfreie Abscheidung, bei der das Material direkt dort wächst, wo es verwendet wird.

Dieser Prozess führt zu saubereren Oberflächen und Grenzflächen, was für hochleistungsfähige elektronische und optoelektronische Geräte unerlässlich ist.

Industrielle Skalierbarkeit und Kompatibilität

Die Kombination aus niedrigeren Temperaturen, direktem Wachstum und Kompatibilität mit Standard-Halbleiterfertigungswerkzeugen macht PECVD zu einer attraktiven Methode für die skalierbare und kostengünstige Produktion von 2D-Materialien.

Die Kompromisse und Unterscheidungen verstehen

Obwohl leistungsstark, ist PECVD keine Universallösung. Das Verständnis seiner Einschränkungen ist entscheidend für eine fundierte Entscheidung.

Kristalline Qualität vs. Abscheidegeschwindigkeit

Die Hochenergie-Plasmaumgebung, die ein Tieftemperaturwachstum ermöglicht, kann manchmal zu kleineren Kristalldomänengrößen oder einer höheren Defektdichte im Vergleich zum langsamen Hochtemperaturwachstum der thermischen CVD führen. Die Optimierung der Plasmabedingungen ist entscheidend, um die Abscheidegeschwindigkeit mit der kristallinen Qualität in Einklang zu bringen.

2D-Kristalle vs. amorphe Dünnschichten

PECVD wird in der Industrie weit verbreitet zur Abscheidung von nichtkristallinen (amorphen) oder polykristallinen Dünnschichten wie Siliziumdioxid (SiO₂), Siliziumnitrid (SiNₓ) und diamantähnlichem Kohlenstoff (DLC) eingesetzt.

Es ist wichtig, diese konventionelle Anwendung von der fortschrittlicheren Anwendung des Wachstums hochwertiger, ein- oder mehrlagiger 2D-Kristalle wie Graphen zu unterscheiden. Letzteres erfordert eine viel präzisere Prozesskontrolle.

Die Komplexität der Plasmachemie

Der Plasmazustand ist chemisch komplex und äußerst empfindlich gegenüber Prozessparametern wie Druck, Leistung und Gasflussraten. Die Erzeugung eines spezifischen, hochwertigen 2D-Materials erfordert erhebliches Fachwissen und eine sorgfältige Prozessoptimierung.

Die richtige Wahl für Ihr Projekt treffen

Um zu bestimmen, ob PECVD der richtige Ansatz ist, sollten Sie Ihr primäres Ziel berücksichtigen.

  • Wenn Ihr Hauptaugenmerk auf der großflächigen, direkten Geräteintegration liegt: Das transferfreie, Tieftemperaturverfahren von PECVD macht es zu einem idealen Kandidaten, insbesondere für flexible oder temperaturempfindliche Substrate.
  • Wenn Ihr Hauptaugenmerk auf der Erzielung der höchstmöglichen kristallinen Perfektion liegt: Möglicherweise müssen Sie PECVD mit Hochtemperatur-Thermal-CVD vergleichen, da die Plasmaumgebung Defekte verursachen kann, wenn sie nicht perfekt kontrolliert wird.
  • Wenn Ihr Hauptaugenmerk auf der Herstellung neuartiger dotierter oder legierter 2D-Materialien liegt: PECVD bietet eine hervorragende Kontrolle über Vorläufergase und ist somit ein leistungsstarkes Werkzeug zur Synthese von Materialien wie N-dotiertem Graphen oder B-C-N-Verbindungen.

Indem Sie diese Fähigkeiten und Kompromisse verstehen, können Sie effektiv bestimmen, ob PECVD der optimale Weg für Ihre spezifischen 2D-Materialziele ist.

Zusammenfassungstabelle:

Materialtyp Beispiele Hauptmerkmale
Graphenfamilie Reines Graphen, Stickstoff-dotiertes Graphen, Graphen-Quantenpunkte, Graphen-Nanowände Abstimmbare elektronische Eigenschaften, Nanostrukturkontrolle
Isolatoren Hexagonales Bornitrid (h-BN) Hohe thermische Stabilität, isolierende Eigenschaften
Ternäre Verbindungen B–C–N-Legierungen Eigenschaften zwischen Graphen und h-BN einstellbar
Modifikationen nach der Synthese Wolframdiselenid (WSe₂) Oberflächenfunktionalisierung, Defektreparatur

Erschließen Sie das Potenzial von PECVD für Ihre 2D-Materialprojekte mit KINTEK! Durch hervorragende F&E und hauseigene Fertigung bieten wir fortschrittliche Hochtemperaturofenlösungen, die auf verschiedene Labore zugeschnitten sind. Unser Produktsortiment umfasst Muffel-, Rohr-, Drehöfen, Vakuum- und Atmosphäreöfen sowie CVD/PECVD-Systeme, ergänzt durch starke Möglichkeiten zur tiefgreifenden Anpassung, um Ihre einzigartigen experimentellen Anforderungen präzise zu erfüllen. Egal, ob Sie flexible Elektronik oder neuartige Materialien entwickeln, unser Fachwissen gewährleistet eine skalierbare, effiziente Synthese. Kontaktieren Sie uns noch heute, um zu besprechen, wie wir Ihre Innovation unterstützen und zum Erfolg führen können!

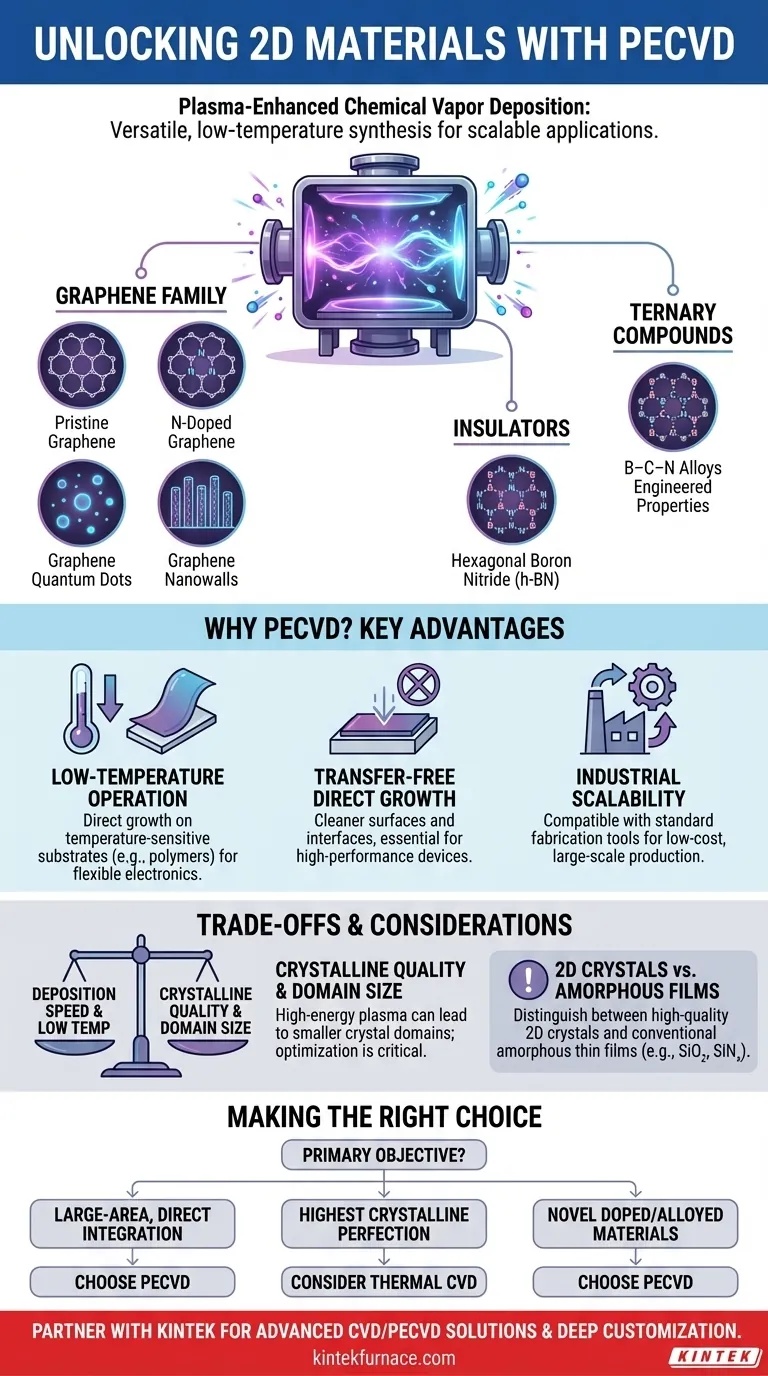

Visuelle Anleitung
