In den meisten Standardkonfigurationen verwendet ein Mehrzonen-Rohrofen, der bis zu 1200°C betrieben wird, ein Thermoelement vom Typ K zur Temperaturmessung und -regelung. Der spezifische Typ hängt jedoch entscheidend von der maximalen Betriebstemperatur des Ofens ab, wobei für höhere Temperaturanwendungen unterschiedliche Materialien erforderlich sind.
Der Thermoelementtyp ist keine universelle Konstante, sondern wird sorgfältig auf die Temperaturfähigkeit des Ofens abgestimmt. Während der K-Typ ein gängiges Arbeitspferd für Systeme bis 1200°C ist, erfordern Öfen, die für 1400°C, 1700°C oder höher ausgelegt sind, Platin-basierte Thermoelemente wie Typ S, Typ R oder Typ B.
Warum das Thermoelement das Herzstück der Temperaturregelung ist
Das Thermoelement ist der Primärsensor, der Informationen an die Steuerung des Ofens liefert. Seine Genauigkeit, Stabilität und sein Temperaturbereich bestimmen grundlegend die Leistung und die Grenzen des gesamten Systems.
Die Rolle des Thermoelements
Ein Thermoelement ist ein Sensor, der aus zwei ungleichen Metalldrähten besteht, die an einem Ende miteinander verbunden sind. Wenn diese Verbindungsstelle erhitzt wird, erzeugt sie eine kleine, vorhersagbare Spannung, die direkt der Temperatur entspricht und eine präzise Messung ermöglicht.
Anpassung des Sensors an die Hitze des Systems
Die Wahl des Thermoelements ist eine direkte Funktion der maximalen Temperatur des Ofens.
-
Typ K (bis ca. 1200°C): Hergestellt aus Chromel und Alumel, ist dies das am häufigsten verwendete Allzweck-Thermoelement. Es bietet eine gute Genauigkeit und einen weiten Betriebsbereich zu einem angemessenen Preis und ist somit ideal für viele Standard-Laboröfen.
-
Typ S, Typ R und Typ B (für >1200°C): Für Öfen, die bei höheren Temperaturen wie 1400°C oder 1700°C betrieben werden, ist ein K-Typ ungeeignet. Diese Systeme erfordern Edelmetall-Thermoelemente, typischerweise Platin-Rhodium-Legierungen (Typ S, R oder B), die bei extremen Temperaturen stabil und genau bleiben.
Wie die Drei-Zonen-Regelung Gleichmäßigkeit erreicht
Die "Drei-Zonen"-Konstruktion wurde speziell entwickelt, um ein längeres, gleichmäßigeres Temperaturprofil zu erzeugen, als ein Ein-Zonen-Ofen bieten kann. Dies wird durch die Verwendung unabhängiger Thermoelemente und Steuerungen erreicht.
Unabhängige Zonen für präzise Steuerung

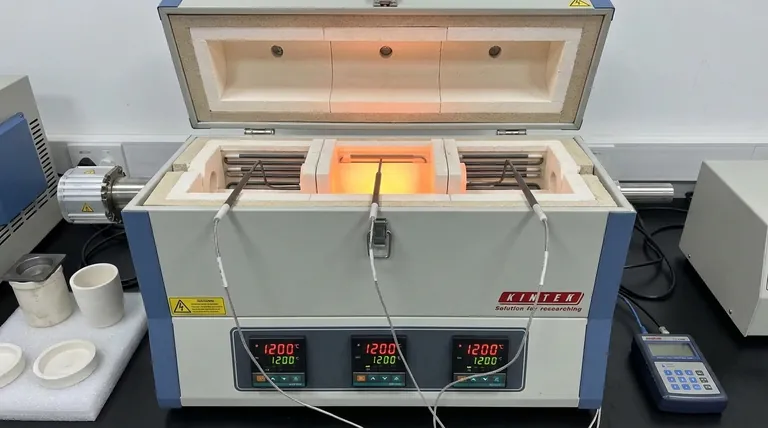

Ein Drei-Zonen-Ofen verfügt über drei separate Heizelemente, die hintereinander angeordnet sind. Jede dieser Zonen verfügt über ein eigenes, dediziertes Thermoelement zur Messung ihrer lokalen Temperatur.
Erzeugung einer gleichmäßigen Heißzone
Die Steuerungen für die beiden Endzonen werden so programmiert, dass sie die Temperatur der Zentralzone anpassen. Dieses aktive Management gleicht den Wärmeverlust an den Enden des Rohres aus und verlängert effektiv die Länge der stabilen, gleichmäßigen Heißzone in der Mitte.
Auswirkungen auf die Temperaturgenauigkeit
Diese Mehrpunktmessung und -steuerung ermöglicht es diesen Öfen, eine hohe Genauigkeit zu erreichen, die oft mit ±1°C angegeben wird. Ohne ein dediziertes Thermoelement in jeder Zone wäre es unmöglich, thermische Gradienten auszugleichen und die Gleichmäßigkeit über die Länge des Ofens zu gewährleisten.
Kompromisse und Einschränkungen verstehen
Obwohl sie effektiv sind, weisen Thermoelement-basierte Systeme inhärente Eigenschaften auf, die Sie für zuverlässige und reproduzierbare Ergebnisse beachten müssen.
Thermoelement-Drift und Degradation
Im Laufe der Zeit, insbesondere bei hohen Temperaturen, können alle Thermoelemente eine "Drift" erfahren, bei der ihre Spannungsausgabe für eine bestimmte Temperatur abweicht. Das bedeutet, sie werden ungenauer. Dies ist bei Basismetall-Thermoelementen wie dem K-Typ stärker ausgeprägt.
Kalibrierung und Austausch
Um die Genauigkeit zu gewährleisten, müssen Thermoelemente regelmäßig anhand einer bekannten Referenz kalibriert werden. Wenn die Drift erheblich wird, muss das Thermoelement ersetzt werden. Dies ist ein Standardwartungsverfahren für Hochtemperaturanlagen.
Platzierung und Probentemperatur
Es ist entscheidend zu beachten, dass das Thermoelement die Temperatur an seinem spezifischen Ort meldet. Die Temperatur Ihrer tatsächlichen Probe kann aufgrund ihrer Position, Größe und thermischen Masse leicht abweichen.
Die richtige Wahl für Ihr Ziel treffen
Wenn Sie einen Drei-Zonen-Ofen evaluieren, stimmen Sie seine Komponenten auf Ihre spezifischen experimentellen Anforderungen ab.
- Wenn Ihr Schwerpunkt auf dem allgemeinen Gebrauch bis 1200°C liegt: Ein Ofen mit K-Typ-Thermoelementen ist eine zuverlässige und kostengünstige Lösung.
- Wenn Ihr Schwerpunkt auf Hochtemperatursynthese liegt (z. B. 1400°C bis 1700°C): Sie müssen bestätigen, dass der Ofen mit dem entsprechenden Platin-basierten Thermoelement (Typ S, R oder B) für Stabilität und Genauigkeit ausgestattet ist.
- Wenn Ihr Schwerpunkt auf maximaler Temperaturgleichmäßigkeit liegt: Stellen Sie sicher, dass das System drei unabhängige Thermoelemente und Steuerungen verwendet, um das Temperaturprofil über die gesamte beheizte Länge aktiv zu steuern.
Wenn Sie verstehen, wie der Thermoelementtyp mit dem Temperaturbereich des Ofens übereinstimmt, können Sie das richtige Werkzeug für Ihre Arbeit auswählen.
Zusammenfassungstabelle:
| Thermoelement-Typ | Max. Temperatur | Häufige Anwendungsfälle | Schlüsselmerkmale |
|---|---|---|---|
| Typ K | Bis zu 1200°C | Standard-Laboröfen | Kosteneffizient, gute Genauigkeit, großer Bereich |
| Typ S/R/B | Über 1200°C | Hochtemperatursynthese | Platin-basiert, stabil bei extremen Temperaturen |
Verbessern Sie die Präzision Ihres Labors mit den fortschrittlichen Ofenlösungen von KINTEK! Durch die Nutzung herausragender F&E und interner Fertigung bieten wir diversen Laboren Hochtemperaturöfen wie Muffelöfen, Rohröfen, Rotationsöfen, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systeme an. Unsere starke Fähigkeit zur tiefgreifenden Anpassung stellt sicher, dass wir Ihre einzigartigen experimentellen Anforderungen für überlegene Temperaturkontrolle und Gleichmäßigkeit erfüllen. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere maßgeschneiderten Lösungen Ihre Forschungseffizienz und Genauigkeit verbessern können!

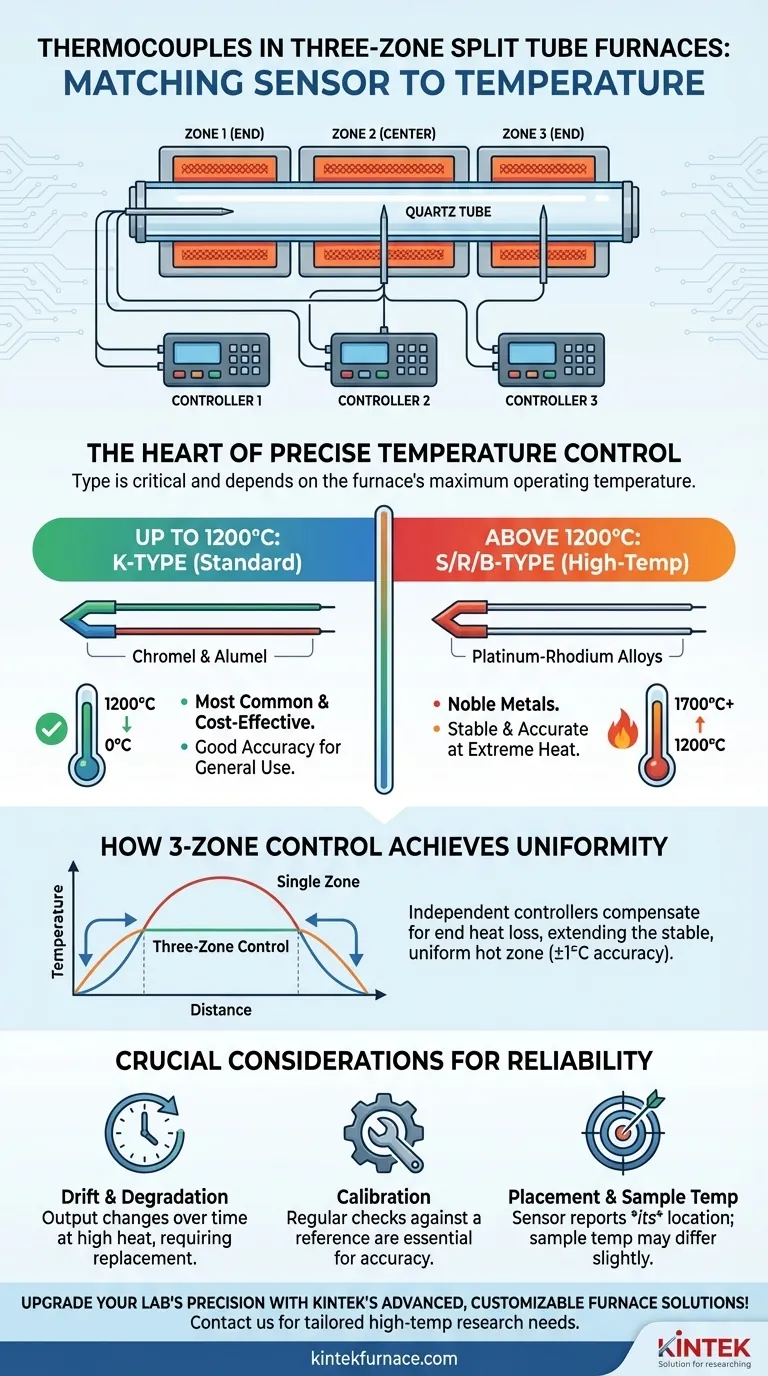

Visuelle Anleitung
