Was Sorgt Für Eine Reibungslose Rotation In Indirekt Beheizten Drehrohröfen? Entdecken Sie Den Schlüssel Zu Langfristiger Zuverlässigkeit

Der Schlüssel zur reibungslosen Rotation in einem indirekt beheizten Drehrohrofen liegt in einem Design, das die Wärmeausdehnung berücksichtigt. Dies wird durch die Verwendung von entweder voll schwimmenden oder tangential aufgehängten Laufringen erreicht. Diese spezialisierten Komponenten ermöglichen es der heißen Ofenschale, sich frei auszudehnen und zusammenzuziehen, ohne das Unterstützungssystem zu verformen oder zu beschädigen, und gewährleisten so einen konsistenten und stabilen Betrieb.

Die zentrale Herausforderung beim Ofenbau ist nicht die Rotation selbst, sondern die Bewältigung der immensen Belastung durch Wärmeausdehnung. Ein Design, das die Strukturhülle des Ofens von seinen Stützringen isoliert, ist die endgültige Lösung zur Verhinderung von Verformungen und zur Gewährleistung langfristiger Zuverlässigkeit.

Die Kernherausforderung: Wärmeausdehnung

Indirekt beheizte Öfen arbeiten bei extrem hohen Temperaturen. Diese Hitze führt zu einem grundlegenden technischen Problem, das die gesamte mechanische Konstruktion des Systems bestimmt.

Warum sich die Ofenschale ausdehnt

Wenn sich die robuste Stahlhülle des Ofens erwärmt, dehnt sich das Metall in alle Richtungen aus. Dies ist ein physikalisches Grundprinzip, das nicht vermieden werden kann. Diese radiale Ausdehnung kann erheblich sein, insbesondere bei Öfen mit großem Durchmesser.

Das Problem einer starren Verbindung

Wären die Laufringe (die großen Stahlbänder, die auf Stützrollen ruhen) direkt an die Ofenschale geschweißt, würde diese Ausdehnung katastrophale Spannungen erzeugen. Die Schale würde versuchen, sich auszudehnen, aber die kühleren, dimensionsstabileren Laufringe würden sie zurückhalten.

Dieser Konflikt führt zu Schalenverformungen (bekannt als Ovalität), hohen lokalen Spannungen und schließlich zu Rissen und vorzeitigem Versagen der Schale oder der Schweißnähte.

Das Ziel: Entkopplung von Ausdehnung und Rotation

Das primäre technische Ziel ist es, der Schale zu ermöglichen, zu "atmen" – sich mit Temperaturänderungen auszudehnen und zusammenzuziehen –, ohne die Laufringe zu verformen. Die Laufringe müssen perfekt kreisförmig bleiben, um einen reibungslosen, kontinuierlichen Kontakt mit den Stützrollen zu gewährleisten.

Wie fortschrittliche Laufringe die Lösung bieten

Voll schwimmende und tangential aufgehängte Konstruktionen sind zwei bewährte Methoden, um diese notwendige Entkopplung zu erreichen. Sie ermöglichen es der Schale, sich radial auszudehnen, während der Laufring perfekt rund und zentriert bleibt.

Die Rolle von Laufringen (Reifen)

Zunächst ist es wichtig zu verstehen, dass Laufringe, auch Reifen genannt, die primäre Schnittstelle zwischen der rotierenden Ofentrommel und dem stationären Unterbau sind. Es handelt sich um massive Stahlringe, die auf einer Reihe von Stützrollen ruhen, welche die gesamte Last des Ofens und seines Inhalts tragen.

Voll schwimmende Ringe erklärt

Ein voll schwimmendes Design beinhaltet einen kleinen, berechneten Spalt zwischen dem Außendurchmesser der Ofenschale und dem Innendurchmesser des Laufrings. Der Ring "schwimmt" auf der Schale, gehalten von einer Reihe von Haltebügeln oder -pads.

Wenn sich die Schale erwärmt und ausdehnt, schließt sie einfach diesen Spalt. Die Ausdehnungskraft wird nicht auf den Laufring übertragen, der dimensionsstabil und rund bleibt und so eine reibungslose Rotation gewährleistet.

Tangential aufgehängte Ringe erklärt

Dies ist ein alternatives, komplexeres Design. Anstelle eines einfachen Spalts ist der Laufring durch eine Reihe von tangentialen Stützplatten mit der Schale verbunden.

Diese Platten wirken wie Blattfedern. Wenn sich die Schale ausdehnt, federn die Platten und absorbieren die Auswärtsbewegung. Dies isoliert den Laufring von jeglicher Ausdehnungsspannung und sorgt so erneut dafür, dass er für einen reibungslosen Betrieb perfekt zylindrisch bleibt.

Die Design-Implikationen verstehen

Die Wahl des Laufringdesigns ist ein kritischer Indikator für die Qualität eines Ofens und seine Eignung für eine bestimmte Anwendung. Es ist kein kleines Detail.

Die Schwäche starrer Designs

Einfachere, kostengünstigere Öfen können Laufringe haben, die direkt an die Schale geschweißt sind. Dieses starre Design ist nur für sehr kleine Öfen oder solche, die bei niedrigen Temperaturen betrieben werden, wo die Wärmeausdehnung minimal ist, akzeptabel. Für die meisten industriellen Prozesse ist dieses Design eine Belastung.

Ein System von Komponenten

Selbst das beste Laufringsystem stützt sich auf eine robuste Stahlschale. Die Schale muss so konstruiert sein, dass sie den thermischen Zyklen und mechanischen Belastungen des Prozesses standhält. Das schwimmende Ringsystem schützt die Schale, aber die Schale selbst muss von Anfang an von hoher Qualität sein.

Die Bedeutung der Ausrichtung

Eine reibungslose Rotation hängt nicht nur vom Ringdesign ab. Sie hängt auch von der präzisen Ausrichtung der Stützrollen ab. Eine Fehlausrichtung kann Punktbelastungen und Vibrationen verursachen, selbst bei einem perfekt konstruierten schwimmenden Ringsystem. Eine ordnungsgemäße Installation und Wartung sind entscheidend.

Die richtige Wahl für Ihr Ziel treffen

Bei der Bewertung eines indirekt beheizten Drehrohrofens zeigt das Design der Laufringe das Verständnis des Herstellers für grundlegende technische Prinzipien.

Wenn Ihr Hauptaugenmerk auf maximaler Gerätelebensdauer liegt: Bestehen Sie auf einem Ofen mit voll schwimmenden oder tangential aufgehängten Laufringen, um die Hauptursache mechanischer Ausfälle zu beseitigen.
Wenn Sie mit hohen Prozesstemperaturen (über 400-500°C) zu tun haben: Ein fortschrittliches Ringdesign, das die Wärmeausdehnung berücksichtigt, ist für einen sicheren und zuverlässigen Betrieb unerlässlich.
Wenn Sie die Gesamtqualität eines Ofens bewerten: Die Art des Laufrings ist ein Schlüsselindikator für ein robustes Design, das für anspruchsvollen, kontinuierlichen industriellen Einsatz vorgesehen ist, im Gegensatz zu einer leichteren Maschine.

Letztendlich ist das Verständnis, wie ein Ofen die Wärmeausdehnung bewältigt, der Schlüssel, um eine langlebige Hochleistungsmaschine von einer zu unterscheiden, die zu einem frühen Ausfall bestimmt ist.

Zusammenfassungstabelle:

Komponente	Funktion	Hauptvorteil
Voll schwimmende Laufringe	Ermöglicht der Ofenschale, sich frei auszudehnen ohne Spannungsübertragung	Verhindert Verformung und gewährleistet stabile Rotation
Tangential aufgehängte Laufringe	Verwendet flexible Platten zur Aufnahme von Ausdehnungskräften	Behält kreisförmige Form für reibungslosen Betrieb bei
Robuste Stahlschale	Widersteht thermischen Zyklen und mechanischen Belastungen	Bietet Haltbarkeit und strukturelle Integrität
Stützrollen	Tragen die Ofenlast und ermöglichen die Rotation	Erfordert präzise Ausrichtung für optimale Leistung

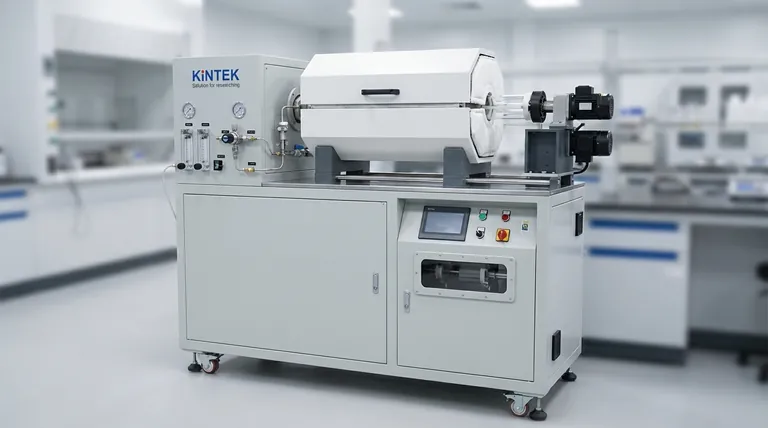

Steigern Sie die Effizienz Ihres Labors mit den fortschrittlichen Hochtemperatur-Ofenlösungen von KINTEK! Durch außergewöhnliche Forschung & Entwicklung und hauseigene Fertigung bieten wir langlebige Drehrohröfen mit voll schwimmenden oder tangential aufgehängten Laufringen, um die Wärmeausdehnung nahtlos zu bewältigen. Unsere Produktpalette, einschließlich Muffel-, Rohr-, Drehrohröfen, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systemen, wird durch umfassende Anpassung unterstützt, um Ihre einzigartigen experimentellen Anforderungen zu erfüllen. Kontaktieren Sie uns noch heute, um langfristige Zuverlässigkeit und überragende Leistung für Ihr Labor zu gewährleisten!
