In der Architektur einer getauchten Laser-induzierten Plasmaspektroskopie (LIBS)-Sonde dienen hochreine Aluminiumoxid-Keramik-Hohlstäbe als kritische Schnittstelle zwischen empfindlichen Analysegeräten und der rauen industriellen Umgebung. Diese Komponenten erfüllen zwei gleichzeitige Funktionen: Sie fungieren als mechanische Übertragungswelle zur Antriebssteuerung der Agitation und als geschützter optischer Kanal für den Laserpfad.
Der hohle Keramikstab löst effektiv die doppelte technische Herausforderung, mechanisches Drehmoment zur Erfrischung der geschmolzenen Oberfläche zu liefern und gleichzeitig einen klaren, geschützten Weg für den Laser zur Analyse dieser spezifischen Oberfläche zu bieten.
Die Mechanik der Doppelfunktion
Um die Funktionsweise der Sonde zu verstehen, muss man betrachten, wie der Stab mechanische Bewegung mit optischer Präzision integriert.
Funktion 1: Mechanische Übertragungswelle
Die erste Funktion des Stabes ist physischer Natur. Er verbindet einen externen Motor mit einem Rührer, der sich im geschmolzenen Material befindet.
Durch die Übertragung von Rotationskraft treibt der Stab den Rührer an, um die Schmelze zu agieren.
Diese Agitation ist entscheidend, da sie eine ständig erfrischte Oberfläche erzeugt und sicherstellt, dass die LIBS-Analyse an repräsentativem Material und nicht an einer stagnierenden oder kontaminierten obersten Schicht durchgeführt wird.
Funktion 2: Geschützter optischer Kanal
Die zweite Funktion nutzt die Hohlgeometrie des Stabes. Das Innere des Stabes bietet eine klare Sichtlinie von der Laserquelle zur Schmelze.
Diese hohle Struktur ermöglicht es dem hochenergetischen LIBS-Laserstrahl, sicher durch die Mitte der Welle zu laufen.
Der Strahl wird direkt auf die durch den Rührer erzeugte frische Oberfläche fokussiert, wodurch sichergestellt wird, dass die Analyse und die mechanische Agitation am selben physikalischen Punkt perfekt synchronisiert sind.
Warum die Materialwahl entscheidend ist
Die Umgebung innerhalb einer Schmelze ist für Standard-Ingenieurmaterialien zerstörerisch. Die Wahl von hochreinem Aluminiumoxid ist nicht willkürlich; sie ist eine funktionale Anforderung für dieses zweckbestimmte Design.
Widerstand gegen extreme Hitze
Der Stab dient als thermische Barriere. Aluminiumoxid wird wegen seines extrem hohen Schmelzpunkts ausgewählt, der es ihm ermöglicht, seine strukturelle Integrität im eingetauchten Zustand zu erhalten.
Er verhindert den Kollaps des inneren Kanals und stellt sicher, dass der Laserpfad auch unter intensiver thermischer Belastung offen bleibt.
Chemische Abwehr
Über die Hitze hinaus bietet der Stab chemische Inertheit. Er schützt den internen optischen Pfad vor der korrosiven Natur der Hochtemperatur-Schmelze.
Ohne diese Barriere würden die optischen Komponenten schnell degradieren, was die Sonde ungenau oder unbrauchbar machen würde.
Verständnis der technischen Kompromisse
Obwohl dieses Design mit Doppelfunktion effizient ist, bringt es spezifische technische Herausforderungen mit sich, die bewältigt werden müssen.
Mechanische Belastung vs. Keramiksprödigkeit
Die Verwendung eines Keramikstabes als Antriebswelle setzt ihn Drehmomenten aus. Obwohl Aluminiumoxid hart ist, kann es im Vergleich zu Metallen spröde sein.
Das System ist darauf angewiesen, dass der Stab robust genug ist, um die Rotation auf den Rührer zu übertragen, ohne unter dem Widerstand der viskosen Schmelze zu brechen.
Vibration und optische Ausrichtung
Da sich der Stab dreht, besteht die Möglichkeit von Vibrationen.
Da der Laserstrahl durch die Mitte dieses sich bewegenden Teils verlaufen muss, kann jede signifikante Unwucht oder Fehlausrichtung des Stabes den Laserpfad behindern oder den Strahl auf der Zieloberfläche defokussieren.
Optimierung der LIBS-Sondenleistung
Bei der Bewertung oder Entwicklung von LIBS-Systemen, die diese Technologie nutzen, sollten Sie Ihre spezifischen Betriebsprioritäten berücksichtigen.
- Wenn Ihr Hauptaugenmerk auf der Datengenauigkeit liegt: Stellen Sie sicher, dass die Drehzahl des Stabes ausreicht, um eine wirklich frische Oberfläche zu erzeugen, ohne Vibrationen zu verursachen, die den Laserfokus falsch ausrichten.
- Wenn Ihr Hauptaugenmerk auf der Langlebigkeit der Ausrüstung liegt: Priorisieren Sie die Reinheit und Wandstärke des Aluminiumoxidstabes, um die Beständigkeit gegen thermische Schocks und chemische Korrosion in Ihrem spezifischen Schmelztyp zu maximieren.
Dieser Ansatz mit Doppelfunktion optimiert das Sonden-Design und verwandelt eine einzelne Komponente sowohl in den Motor der Agitation als auch in das Fenster der Beobachtung.
Zusammenfassungstabelle:
| Merkmal | Mechanische Funktion | Optische Funktion |
|---|---|---|
| Hauptrolle | Übertragungswelle für Rotationskraft | Geschützter Kanal für den Laserstrahl |
| Aktion | Treibt den Rührer an, um die Schmelzeoberfläche zu erfrischen | Bietet eine klare Sichtlinie zum Ziel |
| Hauptvorteil | Sorgt für repräsentative Materialprobenahme | Schützt den optischen Pfad vor Hitze und Korrosion |
| Materialkritikalität | Drehmomentbeständigkeit und thermische Stabilität | Hoher Schmelzpunkt verhindert Kollaps des Kanals |
Optimieren Sie Ihre analytische Präzision mit KINTEK
Maximieren Sie die Leistung Ihrer LIBS-Sonden und Hochtemperatursysteme mit den fortschrittlichen Keramiklösungen von KINTEK. Mit Unterstützung von erfahrenen F&E-Teams und erstklassiger Fertigung bietet KINTEK hochreine Aluminiumoxid-Komponenten sowie eine umfassende Palette von Muffel-, Rohr-, Rotations-, Vakuum- und CVD-Systemen.
Ob Sie Standard-Laborgeräte oder vollständig anpassbare Hochtemperaturöfen benötigen, die auf Ihre spezifischen industriellen Bedürfnisse zugeschnitten sind, unser Team ist bereit, die Haltbarkeit und Präzision zu liefern, die Ihre Forschung erfordert.
Bereit, die Fähigkeiten Ihres Labors zu verbessern? Kontaktieren Sie uns noch heute, um Ihre Projektanforderungen zu besprechen!

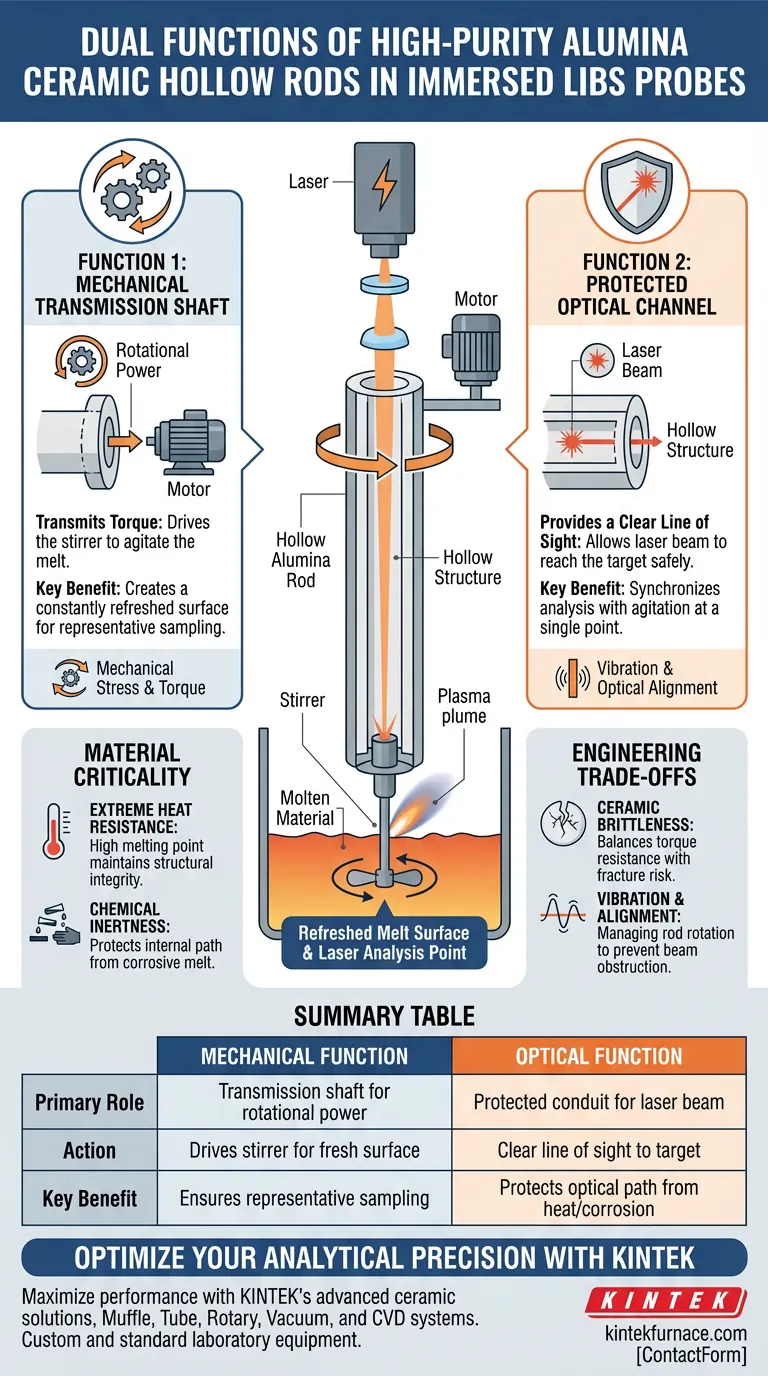

Visuelle Anleitung
Referenzen
- Younès Belrhiti, Amal Chabli. Mechanical stirring: Novel engineering approach for in situ spectroscopic analysis of melt at high temperature. DOI: 10.1016/j.heliyon.2024.e25626
