Im Kern liegt der Hauptvorteil eines U-förmigen Heizelements in seinem einzigartigen Design, das einseitige elektrische Anschlüsse ermöglicht. Diese Konfiguration löst spezifische Installationsprobleme, bei denen ein gerader Stab die Heizkammer nicht überspannen kann oder der Zugang auf eine Seite beschränkt ist, wie z. B. bei bestimmten Ofenkonstruktionen oder abgedichteten Strahlrohrsystemen.
Die Wahl des richtigen Heizelements erfordert das Verständnis zweier unterschiedlicher Faktoren: der physikalischen Form und des Materials. Der Hauptvorteil der U-Form ist ihre Installationsflexibilität, während die Hochleistungseigenschaften wie extreme Temperaturbeständigkeit vom Siliziumkarbid (SiC)-Material herrühren, aus dem es gefertigt ist.
Der strategische Vorteil: Warum die "U"-Form wichtig ist
Die Entscheidung für ein U-förmiges Element wird fast immer durch die physikalischen Einschränkungen und Designziele der Heizanlage bestimmt. Es ist eine Lösung für eine bestimmte Reihe technischer Probleme.
Einseitiger elektrischer Anschluss
Der wichtigste Vorteil ist, dass sich beide elektrischen Anschlüsse auf derselben Seite des Ofens befinden. Dies vereinfacht die Verkabelung, reduziert die Komplexität des Stromversorgungssystems und macht den gesamten Platzbedarf der Anlage oft kompakter.
Überspannen breiter oder unzugänglicher Kammern
In großen Öfen kann die Verwendung eines einzelnen, langen geraden Stabes mechanisch instabil sein. Ein U-förmiges Element, das an einer Wand gestützt wird, kann Wärme tief in eine Kammer projizieren, ohne einen zweiten Anschlusspunkt auf der gegenüberliegenden Seite zu benötigen, der möglicherweise schwer oder gar nicht zugänglich ist.
Ideal für Strahlrohrsysteme
U-förmige Elemente eignen sich perfekt für Strahlrohre. Das Element kann von einem Ende in ein abgedichtetes Rohr eingeführt werden, das das Rohr erwärmt, welches dann Wärme in die Kammer abstrahlt. Dies schützt das Element vor der Ofenatmosphäre und umgekehrt, was eine indirekte Erwärmung ermöglicht.
Vereinfachte Installation und Austausch
Da sich alle Anschlüsse auf einer Seite befinden, können Elemente installiert oder ausgetauscht werden, ohne den Ofen vollständig abkühlen oder auf mehrere Seiten der Anlage zugreifen zu müssen. Dies reduziert die Ausfallzeiten drastisch und vereinfacht Wartungsverfahren.
Die Leistungsbasis: Die Kraft von Siliziumkarbid (SiC)
Während die U-Form Installationsvorteile bietet, ist der Grund, warum diese Elemente in anspruchsvollen Anwendungen eingesetzt werden, das Siliziumkarbid (SiC)-Keramikmaterial selbst. Diese Vorteile sind unabhängig von der Form des Elements vorhanden.
Extreme Temperaturbeständigkeit
SiC-Elemente können bei sehr hohen Temperaturen, oft über 1600 °C (2900 °F), betrieben werden, ohne zu schmelzen oder sich zu verformen. Diese Fähigkeit ist unerlässlich für Prozesse wie Sintern, Schmelzen und Wärmebehandeln spezialisierter Materialien.
Hohe Energieeffizienz und schnelle Erwärmung
Aufgrund seiner geringen thermischen Masse und ausgezeichneten Wärmeleitfähigkeit bei hohen Temperaturen heizt sich SiC sehr schnell auf. Dies verkürzt die Prozesszykluszeiten und spart Energie, wodurch die Gesamtbetriebskosten gesenkt werden.
Außergewöhnliche Haltbarkeit und Langlebigkeit
Siliziumkarbid ist eine harte, langlebige Keramik, die in vielen rauen Industrieumgebungen Korrosion und Oxidation widersteht. Dies führt zu einer längeren Lebensdauer im Vergleich zu vielen metallischen Heizelementen, wodurch die Austauschhäufigkeit reduziert wird.
Präzise Prozesskontrolle
Der elektrische Widerstand von SiC ermöglicht eine präzise Temperaturregelung durch moderne Leistungsregler (wie SCRs). Diese Vorhersagbarkeit ist entscheidend für Anwendungen, die eine stabile und gleichmäßige thermische Umgebung erfordern.
Die Kompromisse verstehen
Keine Lösung ist perfekt. Ein effektiver Berater zu sein bedeutet, die Einschränkungen von SiC-Elementen anzuerkennen, um Fehlapplikationen zu vermeiden.
Mechanische Zerbrechlichkeit
Wie die meisten Keramiken sind SiC-Elemente spröde. Sie sind anfällig für Schäden durch mechanische Stöße oder Aufprall und erfordern eine sorgfältige Handhabung während der Installation und des Betriebs.
Widerstandsalterung
Im Laufe ihrer Lebensdauer nimmt der elektrische Widerstand von SiC-Elementen allmählich zu. Ihr Stromversorgungssystem muss über genügend Spannungsreserve verfügen, um diese "Alterung" zu kompensieren und die volle Leistungsabgabe über die Zeit aufrechtzuerhalten.
Höhere Anschaffungskosten
Im Vergleich zu gängigen metallischen Elementen wie Kanthal (FeCrAl) haben SiC-Elemente in der Regel einen höheren Anschaffungspreis. Diese Kosten werden oft durch ihre längere Lebensdauer und höhere Temperaturbeständigkeit gerechtfertigt, müssen aber im Projektbudget berücksichtigt werden.
Das richtige Element für Ihre Anwendung wählen
Verwenden Sie dieses Framework, um Ihre Wahl an Ihrem primären technischen Ziel auszurichten.
- Wenn Ihr Hauptaugenmerk auf der Vereinfachung des Ofendesigns oder der Wartung liegt: Die U-Form ist überlegen, da sie einseitige Anschlüsse ermöglicht, die die Notwendigkeit von Verkabelung und Zugang auf beiden Seiten der Kammer eliminieren.
- Wenn Ihr Hauptaugenmerk auf dem Erreichen von Prozesstemperaturen über 1200 °C (2200 °F) liegt: Das Siliziumkarbidmaterial ist Ihr entscheidender Vorteil und bietet zuverlässige Wärme, wo die meisten metallischen Elemente versagen würden.
- Wenn Ihr Hauptaugenmerk auf Budgetsensibilität für eine Anwendung mit niedrigeren Temperaturen liegt: Ein traditionelles Metallelement kann besser geeignet sein, vorausgesetzt, es erfüllt Ihre Temperatur- und Atmosphärenanforderungen.
Indem Sie die Vorteile der Form des Elements von seinem Material trennen, können Sie eine präzise und effektive technische Entscheidung treffen.
Zusammenfassungstabelle:
| Vorteilstyp | Hauptvorteile |
|---|---|
| Form (U-förmig) | Einseitige elektrische Anschlüsse, überspannt breite Kammern, ideal für Strahlrohre, vereinfachte Installation und Austausch |
| Material (Siliziumkarbid) | Extreme Temperaturbeständigkeit (>1600°C), hohe Energieeffizienz, schnelle Erwärmung, außergewöhnliche Haltbarkeit, präzise Prozesskontrolle |
| Kompromisse | Mechanische Zerbrechlichkeit, Widerstandsalterung, höhere Anschaffungskosten |
Bereit, die Heizeffizienz Ihres Labors mit maßgeschneiderten Lösungen zu steigern? KINTEK nutzt außergewöhnliche Forschung und Entwicklung sowie eigene Fertigung, um fortschrittliche Hochtemperaturofenlösungen anzubieten, darunter Muffel-, Rohr-, Drehrohröfen, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systeme. Unsere starke, tiefgreifende Anpassungsfähigkeit stellt sicher, dass wir Ihre einzigartigen experimentellen Anforderungen präzise erfüllen. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere U-förmigen SiC-Heizelemente Ihre Prozesse optimieren und überragende Leistung liefern können!

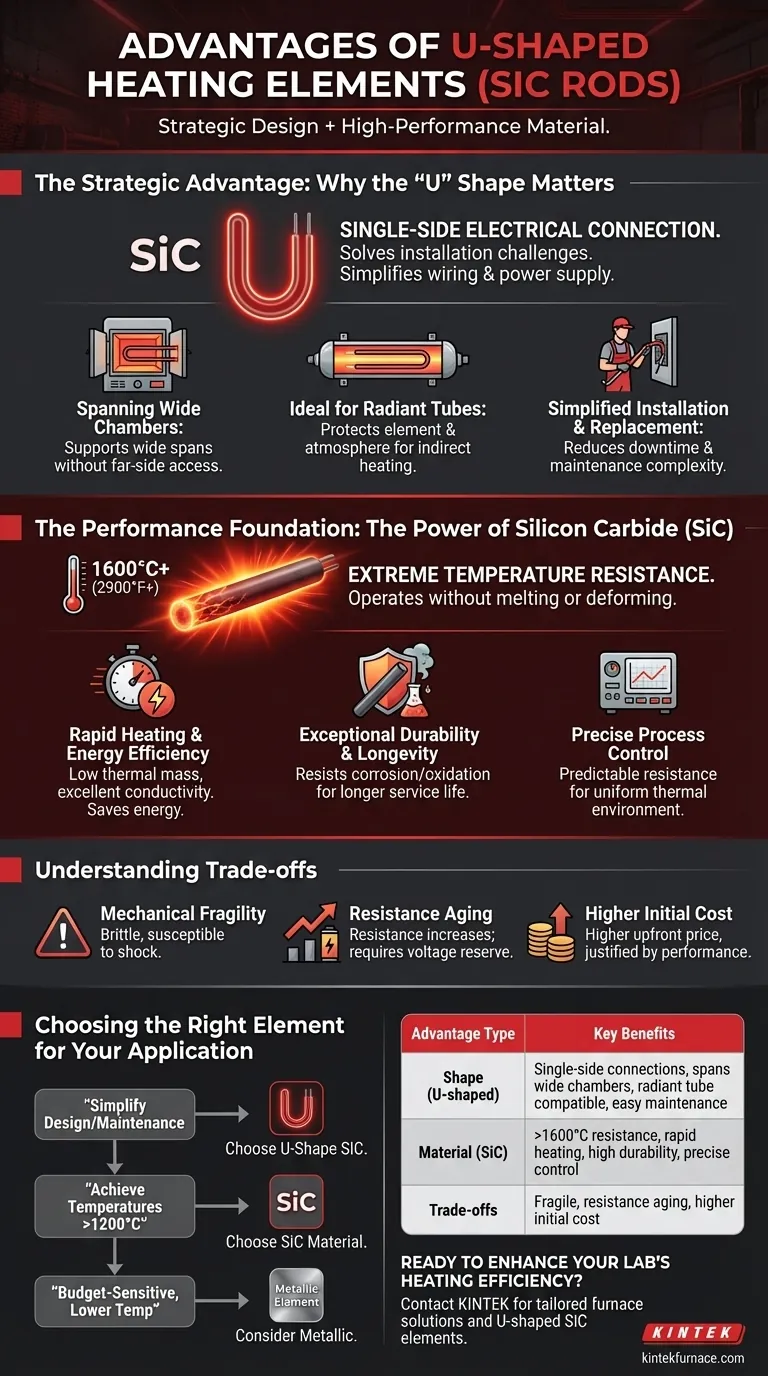

Visuelle Anleitung
