Wie Geht Ein Vertikaler Vakuumofen Mit Langen Oder Großen Lasten Um? Optimierung Von Stabilität Und Gleichmäßigkeit Für Schwere Komponenten

Kurz gesagt, ein vertikaler Vakuumofen handhabt lange oder große Lasten, indem er sie von unten in eine zylindrische Heizkammer hebt. Die Last wird auf eine bewegliche Basis oder „Herd“ platziert, die dann von einem leistungsstarken Hebesystem angehoben wird, wodurch das Werkstück sicher in der heißen Zone des Ofens positioniert wird. Diese Bodenbeschickungskonstruktion nutzt die Schwerkraft zur Stabilisierung und unterscheidet sich grundlegend von der horizontalen Beschickung herkömmlicher Öfen.

Der Hauptvorteil eines vertikalen Ofens liegt nicht nur in seiner Fähigkeit, große Lasten zu heben, sondern auch in seiner vertikalen Ausrichtung, um Teileverformungen zu minimieren, die Temperaturhomogenität zu verbessern und ein schnelles, integriertes Abschrecken zu ermöglichen – was ihn zu einem Spezialwerkzeug für bestimmte Teilegeometrien und metallurgische Anforderungen macht.

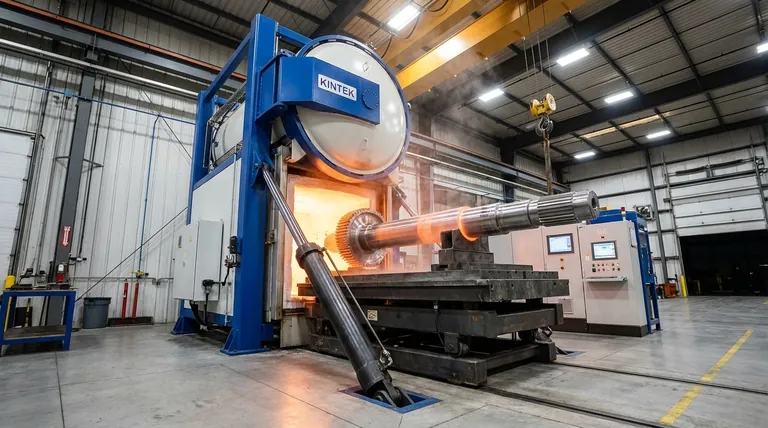

Wie geht ein vertikaler Vakuumofen mit langen oder großen Lasten um? Optimierung von Stabilität und Gleichmäßigkeit für schwere Komponenten

Der Kernmechanismus: Bodenbeschickungskonstruktion

Um zu verstehen, wie ein vertikaler Ofen funktioniert, ist es wichtig, sich seine „Bodenbeschickungs“-Architektur vorzustellen. Dieses Design ist der Schlüssel zu seiner Fähigkeit, große, schwere oder lange Komponenten effektiv zu bearbeiten.

Funktionsweise der Beschickung

Der Vorgang beginnt damit, dass der Ofen geöffnet ist und die untere Herdplatte auf Bodenhöhe oder in eine Grube abgesenkt wird. Ein Laufkran oder eine andere Materialtransportausrüstung wird verwendet, um das große Werkstück auf die Halterung auf diesem Herd zu legen.

Sobald das Teil gesichert ist, hebt ein robustes elektromechanisches oder hydraulisches Hebesystem die gesamte Herdplatte vertikal an. Es fährt nach oben und in die stationäre, isolierte Heizkammer darüber, die die Heizelemente enthält.

Erzeugung des Vakuumdichtheit

Wenn die Herdplatte ihre vollständig angehobene Position erreicht, greift sie in einen Flansch an der Hauptkammer ein. Klemmen oder Verriegelungsmechanismen sichern sie an Ort und Stelle, und O-Ringe oder andere Dichtungssysteme erzeugen die luftdichte Abdichtung, die erforderlich ist, um ein Vakuum zu erzeugen. Der Wärmebehandlungszyklus kann erst beginnen, wenn diese Vakuumintegrität bestätigt wurde.

Nutzung der Schwerkraft zur Stabilisierung

Im Gegensatz zu einem horizontalen Ofen, bei dem ein langes Teil über seine gesamte Länge gestützt werden muss, stützt ein vertikaler Ofen die Last von seiner Basis aus. Die Schwerkraft trägt dazu bei, die Komponente stabil und zentriert zu halten und das Durchhängen oder Verziehen zu verhindern, das bei hohen Temperaturen auftreten kann.

Wesentliche Vorteile für große Lasten

Die vertikale Konstruktion bietet deutliche metallurgische und logistische Vorteile, insbesondere bei Komponenten mit anspruchsvollen Geometrien.

Minimierte Verformung

Bei langen, schlanken Teilen wie Wellen, Antriebsstrangkomponenten oder Fahrwerksbeinen ist das Risiko von Durchbiegung oder Verformung unter ihrem Eigengewicht in einem horizontalen Ofen erheblich. Durch die vertikale Ausrichtung des Teils werden diese Schwerkraftspannungen entlang der stärksten Achse des Teils ausgerichtet, wodurch seine Dimensionsintegrität erhalten bleibt.

Überlegene Temperaturhomogenität

Die zylindrische Heizkammer eines vertikalen Ofens ermöglicht die Anordnung der Heizelemente in einer 360-Grad-Anordnung um die Last herum. Diese Konfiguration, kombiniert mit der natürlichen Tendenz der Wärme, aufzusteigen, fördert eine außergewöhnlich gleichmäßige Temperaturverteilung, was für das Erreichen konsistenter metallurgischer Eigenschaften über ein großes Teil hinweg entscheidend ist.

Integrierte und schnelle Abschreckung

Viele vertikale Öfen sind mit einem Abschreckbehälter (für Öl, Wasser oder Polymer) oder einem Hochdruck-Gasabschrecksystem ausgestattet, das sich direkt unter der Heizkammer befindet. Nach dem Heizzyklus wird die Herdplatte schnell abgesenkt, wodurch das Teil in Sekunden von der Heizzone in das Abschreckmedium bewegt wird. Dies minimiert die Transferzeit, reduziert den Wärmeverlust und gewährleistet ein schnelles, gleichmäßiges Abschrecken.

Abwägungen verstehen

Obwohl der vertikale Ofen leistungsstark ist, ist er keine universelle Lösung. Seine Konstruktion bringt spezifische Einschränkungen mit sich, die berücksichtigt werden müssen.

Erhebliche Anforderungen an die Gebäudehöhe

Die offensichtlichste Einschränkung ist der Bedarf an erheblicher vertikaler Durchgangshöhe. Die Einrichtung muss die Gesamthöhe des Ofenkörpers plus den zusätzlichen Raum berücksichtigen, der zum Absenken der Herdplatte und zum Be- und Entladen des Werkstücks erforderlich ist. Dies erfordert oft eine Halle mit hoher Decke oder den Bau einer Grube.

Lasthandhabung und Befestigung

Obwohl der Ofen den Hubvorgang durchführt, kann das anfängliche Positionieren eines schweren oder unhandlichen Teils auf dem Herd komplexer sein als die Verwendung eines Beschickungswagens für einen horizontalen Ofen. Es erfordert sorgfältige Planung, Zugang zu einem Laufkran und eine robuste Befestigung, um sicherzustellen, dass die Last stabil ist, bevor sie angehoben wird.

Nicht ideal für alle Teilegemische

Ein vertikaler Ofen eignet sich hervorragend für einzelne große Teile oder symmetrische Lasten. Er ist weniger effizient für die Bearbeitung vieler kleiner, flacher oder unregelmäßig geformter Teile, die leicht auf mehreren gestapelten Trays in einem horizontalen Ofen mit großem Volumen angeordnet werden könnten.

Die richtige Wahl für Ihre Anwendung treffen

Die Auswahl des richtigen Ofentyps hängt vollständig von der Teilegeometrie, dem erforderlichen metallurgischen Ergebnis und den Einschränkungen Ihrer Anlage ab.

Wenn Ihr Hauptaugenmerk darauf liegt, die Verformung bei langen Wellen, Rohren oder Zahnrädern zu minimieren: Der vertikale Ofen ist die definitive Wahl, um Geradheit und Maßhaltigkeit zu gewährleisten.
Wenn Ihr Hauptaugenmerk auf der Bearbeitung großer Werkzeuge, Formen oder symmetrischer Komponenten liegt, die eine möglichst gleichmäßige Erwärmung erfordern: Die 360-Grad-Beheizung eines vertikalen Ofens bietet eine überlegene Temperaturkontrolle.
Wenn Ihr Hauptaugenmerk auf dem schnellen Abschrecken liegt, um eine bestimmte Härte oder Mikrostruktur zu erzielen: Ein vertikaler Ofen mit Bodenbeschickung und integriertem Abschreckbehälter sorgt für den schnellsten und konsistentesten Transfer.
Wenn Ihr Hauptaugenmerk auf der Verarbeitung hoher Stückzahlen kleinerer, unterschiedlicher Teile auf Trays oder Körben liegt: Ein horizontaler Ofen bietet in der Regel eine größere Beladungsflexibilität und Effizienz.

Indem Sie verstehen, dass das Design des vertikalen Ofens speziell dafür entwickelt wurde, die Physik von Wärme und Schwerkraft zu kontrollieren, können Sie selbstbewusst die richtige Architektur wählen, um den Wert und die Integrität Ihrer Komponenten zu schützen.

Zusammenfassungstabelle:

Merkmal	Vorteil für große Lasten
Bodenbeschickungskonstruktion	Hebt Lasten von der Basis für Stabilität und einfache Handhabung
Vertikale Ausrichtung	Reduziert Teileverformung und richtet sich nach der Schwerkraft aus
Zylindrische Heizkammer	Gewährleistet eine 360-Grad-gleichmäßige Temperaturverteilung
Integrierte Abschreckung	Ermöglicht schnelles Abschrecken für konsistente metallurgische Eigenschaften
Ausnutzung der Schwerkraft	Verhindert Durchhängen und verbessert die Ladungssicherheit
