Warum Ihre Vakuumgelöteten Verbindungen Versagen – Und Die Präzise Drucklösung, Die Ihnen Bisher Fehlte

Das Geheimnis der spröden Verbindung: Wenn die Temperatur nicht ausreicht

Sie haben das technische Datenblatt buchstabengetreu befolgt. Die Temperatur war perfekt eingestellt, das Lot war von erstklassiger Qualität und der Lötspalt wurde akribisch gemessen. Doch wenn sich die Ofentür öffnet, ist das Ergebnis entmutigend: Das Lot ist nicht geflossen, die Oberfläche sieht stumpf aus oder, noch schlimmer, die Verbindung bricht bei der geringsten Belastung.

In der Welt des hochpräzisen Laborlötens gehen viele Forscher und Ingenieure davon aus, dass „Vakuum gleich Vakuum“ ist. Sie glauben, dass die Umgebung geschützt ist, solange die Pumpe läuft. Aber wenn Ihre Lötergebnisse inkonsistent sind, liegt das Problem wahrscheinlich nicht an der Temperatur, sondern an der unsichtbaren Chemie, die auf molekularer Ebene in Ihrer Vakuumumgebung abläuft.

Der häufige Kampf: Der Irrglaube „Viel hilft viel“

Wenn eine Lötverbindung nicht „benetzt“ – der Prozess, bei dem sich das geschmolzene Lot auf dem Grundwerkstoff ausbreitet –, ist die instinktive Reaktion oft, das Vakuum bis an die absolute Grenze zu erhöhen oder die Haltezeit zu verlängern.

Dieser „Einheitsansatz“ für Vakuumniveaus ist nicht nur ineffizient; er ist oft die Ursache für das Versagen selbst. Das Erzwingen eines tiefen Hochvakuums bei Materialien, die dies nicht erfordern, kann zur Verdampfung von Elementen mit hohem Dampfdruck innerhalb Ihrer Legierungen führen, wodurch sich die Chemie Ihrer Bauteile während des Zyklus grundlegend ändert. Umgekehrt führt die Verwendung eines „Grobvakuums“ bei Hochleistungslegierungen zur Bildung mikroskopischer Oxidschichten, die eine undurchdringliche Barriere bilden und das Lot am Verbinden hindern.

Das Ergebnis? Ausschuss bei Prototypen, Verschwendung teurer Legierungen und wochenlange Projektverzögerungen, während Sie versuchen, ein Problem zu beheben, das sich wie ein bewegliches Ziel anfühlt.

Die Grundursache: Thermodynamik und die Oxidationskurve

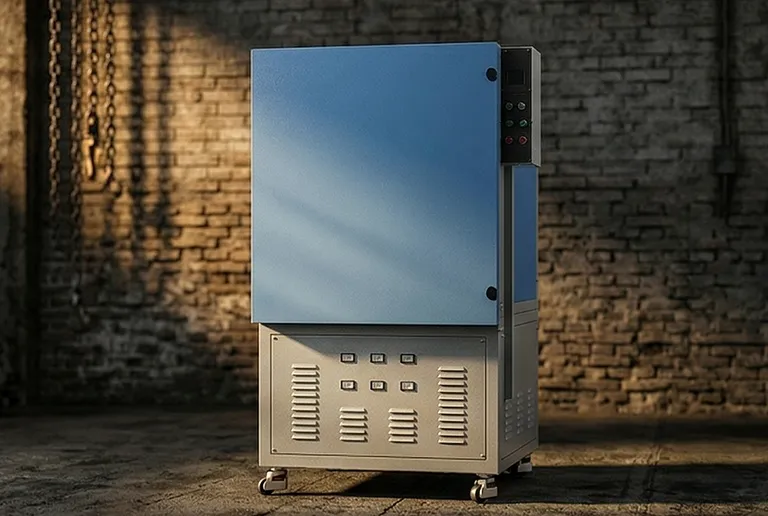

Why Your Vacuum Brazed Joints Are Failing—And the Precise Pressure Fix You’ve Been Missing 1

Um zu verstehen, warum Ihre Verbindungen versagen, müssen wir uns die Oxidations-/Reduktionskurve ansehen. Jedes Metall hat eine spezifische Beziehung zu Sauerstoff. Bei einer bestimmten Temperatur und einem bestimmten Druck bleibt ein Metall entweder sauber (reduziert) oder reagiert mit Spuren von Sauerstoff zu einem Oxid.

Das Ziel des Vakuumlötens ist es, eine „reduzierende“ oder „neutrale“ Umgebung zu schaffen, in der keine Oxide existieren können. Der „Sweet Spot“ für diese Umgebung ändert sich jedoch drastisch, je nachdem, was Sie verbinden:

Kohlenstoff- und Werkzeugstähle: Diese sind relativ unempfindlich und erfordern in der Regel ein Vakuumniveau von mindestens 1 Pa.
Austenitischer Edelstahl: Das Chrom im Edelstahl ist sehr reaktionsfreudig gegenüber Sauerstoff. Um die Oberfläche für das Löten aktiv zu halten, müssen Sie mindestens 0,1 Pa erreichen.
Hitzebeständige Legierungen auf Nickelbasis: Diese Superlegierungen sind extrem empfindlich. Um eine Oxidation zu verhindern, die die Verbindung zerstört, benötigen Sie oft ein Hochvakuum zwischen 0,01 und 0,001 Pa.

Wenn Ihr Vakuumniveau auch nur geringfügig vom erforderlichen Schwellenwert für Ihr spezifisches Material abweicht, perlt das Lot einfach ab wie Wasser auf einem gewachsten Auto, anstatt durch Kapillarwirkung in die Verbindung zu fließen.

Die Lösung: Präzisionsgefertigte Atmosphärenkontrolle

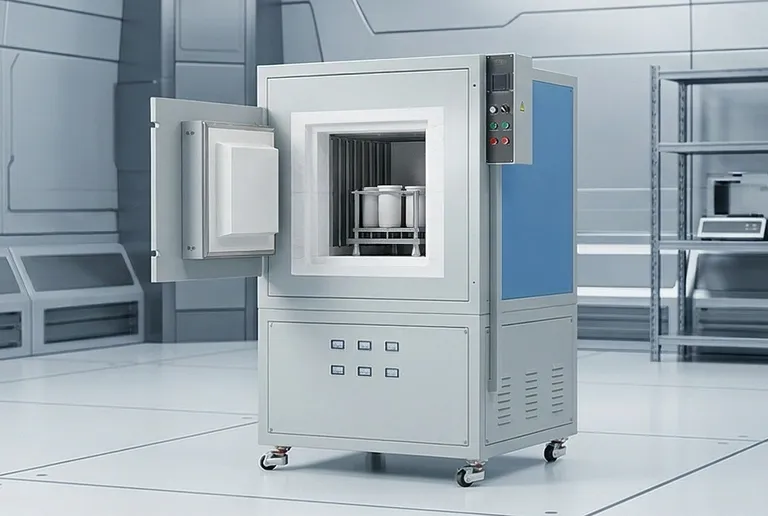

Why Your Vacuum Brazed Joints Are Failing—And the Precise Pressure Fix You’ve Been Missing 2

Das Erreichen dieser spezifischen, reproduzierbaren Vakuumniveaus erfordert mehr als nur eine leistungsstarke Pumpe; es erfordert einen Ofen, der auf atmosphärische Integrität ausgelegt ist. Hier wird die Ingenieurskunst hinter den Hochtemperatur-Vakuumöfen von KINTEK zu Ihrem wertvollsten Laborinstrument.

Unsere Öfen sind nicht bloß „Backöfen“; es sind Präzisionsinstrumente, die darauf ausgelegt sind, das empfindliche Gleichgewicht zwischen Temperatur und Druck zu verwalten. Um die Grundursache für Lötfehler zu beheben, bieten unsere Systeme:

Anpassbare Vakuumschwellenwerte: Egal, ob Sie mit Werkzeugstahl bei 1 Pa oder mit Nickel-Superlegierungen bei 0,001 Pa arbeiten, unsere Steuerungssysteme ermöglichen die exakten Druckanpassungen, die die Oxidationskurve Ihres Materials erfordert.
Stabilität des thermischen Zyklus: Erfolgreiches Löten erfordert eine genaue Kontrolle der Aufheiz- und Abkühlraten, um Verformungen zu vermeiden. KINTEK-Öfen integrieren fortschrittliche PID-Regler, um sicherzustellen, dass der thermische Zyklus perfekt auf die Vakuumleistung abgestimmt ist.
Materialvielfalt: Unsere Vakuumumgebungen sind so konzipiert, dass sie alles von Edelstahl und Titan bis hin zur komplexen Verbindung von Metallen und Keramik bewältigen können. Sie sind abgedichtet, um die „Leckraten“ zu verhindern, die bei minderwertigeren Geräten auftreten.

Jenseits der Fehlerbehebung: Neue Verbindungsmöglichkeiten erschließen

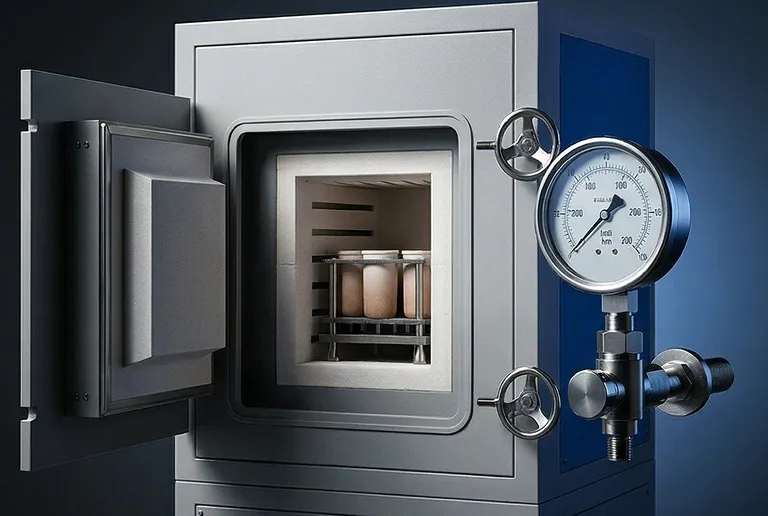

Why Your Vacuum Brazed Joints Are Failing—And the Precise Pressure Fix You’ve Been Missing 3

Wenn Sie aufhören, gegen Ihre Ausrüstung zu kämpfen, und anfangen, die Vakuumumgebung zu beherrschen, erweitert sich der Spielraum Ihrer Forschung. Die korrekte Vakuumeinstellung „repariert“ nicht nur einen fehlerhaften Prozess – sie öffnet die Tür zu fortschrittlichen Fertigungstechniken.

Mit präziser Druckregelung können Sie zuverlässig unterschiedliche Materialien verbinden, wie z. B. die Befestigung von Keramikkomponenten an Metallgehäusen – eine Leistung, die mit traditionellem Schweißen nahezu unmöglich ist. Sie können mit engeren Lötspalten arbeiten (zwischen 0,025 mm und 0,125 mm), was zu stärkeren, saubereren Baugruppen führt, die keine Nachbearbeitung nach dem Löten erfordern. Indem Sie das „Raten“ bei den Vakuumniveaus eliminieren, beschleunigen Sie den Weg vom Prototyp zur Produktion und stellen sicher, dass jeder Zyklus eine perfekte, hochfeste Verbindung liefert.

Die Herausforderungen der modernen Materialwissenschaft erfordern einen Partner, der die Physik hinter dem Prozess versteht. Bei KINTEK bieten wir die Hochtemperaturwerkzeuge und das Vakuum-Know-how, um Ihnen bei der Lösung Ihrer schwierigsten Verbindungsprobleme zu helfen und sicherzustellen, dass Ihre Laborergebnisse so präzise sind wie Ihre Theorien. Um Ihre spezifischen Materialkombinationen zu besprechen oder die ideale Ofenkonfiguration für Ihr nächstes Projekt zu finden, kontaktieren Sie unsere Experten.
