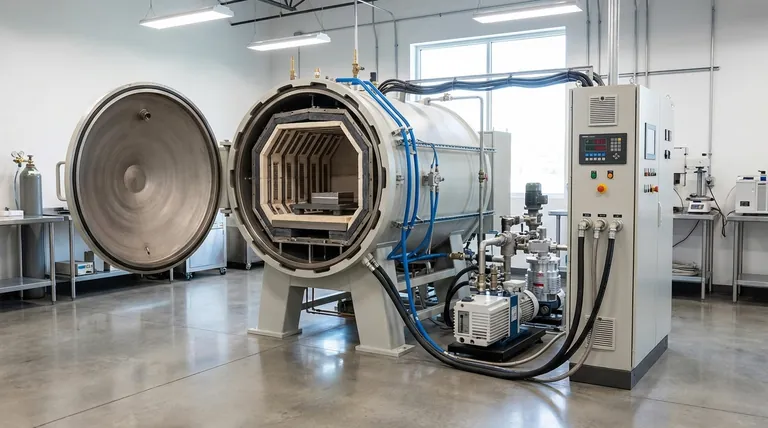

Im Kern ist ein Vakuumofen ein integriertes System, das aus mehreren wesentlichen Komponenten besteht. Dazu gehören die Vakuumkammer, in der der Prozess stattfindet, ein Heizsystem oder eine „Heizzone“ zur Erzeugung hoher Temperaturen, ein Vakuumpumpsystem zur Entfernung der Atmosphäre, ein Temperaturregelsystem für Präzision und ein Kühlsystem zur Finalisierung der Materialeigenschaften. Diese Komponenten arbeiten zusammen, um eine hochkontrollierte, kontaminationsfreie Umgebung für anspruchsvolle thermische Prozesse zu schaffen.
Der Schlüssel zum Verständnis eines Vakuumofens liegt darin, ihn nicht als eine Ansammlung von Teilen, sondern als ein einheitliches System zu betrachten, das darauf ausgelegt ist, den gesamten thermischen Zyklus eines Materials – vom Erhitzen bis zum Abkühlen – innerhalb eines kontrollierten Vakuums präzise zu steuern.
Die Kernkomponenten im Detail
Jede Komponente erfüllt eine bestimmte und entscheidende Funktion. Die Leistung des Gesamtsystems wird durch die Leistungsfähigkeit und Integration dieser Einzelteile bestimmt.
Die Vakuumkammer (Die abgedichtete Umgebung)
Die Vakuumkammer oder der Behälter ist der abgedichtete Behälter, der das Werkstück von der Außenatmosphäre isoliert. Sie bildet die strukturelle Grundlage für den gesamten Ofen.
Die typischerweise aus hochfesten Stahlplatten gefertigten Kammerwände verfügen oft über eine doppelschichtige „Wassermantel“-Konstruktion. Dies ermöglicht das Zirkulieren von Kühlwasser und schützt die strukturelle Integrität der Kammer vor der im Inneren erzeugten intensiven Hitze.
Die Heizzone (Das Heizsystem)
Die Heizzone ist das Herzstück des Ofens und enthält die Elemente, die Wärme erzeugen und speichern. Sie besteht aus zwei Hauptteilen: Heizelementen und Isolierung.
- Heizelemente: Diese sind für die Erzeugung der thermischen Energie verantwortlich. Das verwendete Material bestimmt die maximal zulässige Betriebstemperatur des Ofens. Häufig verwendete Materialien sind Graphit, Molybdän, Wolfram und spezielle Widerstandsdrähte. Graphit und Molybdän werden für Anwendungen mit sehr hohen Temperaturen (bis über 2200 °C) bevorzugt.
- Isolierung: Dieses Material kleidet die Innenseite der Heizzone aus, reflektiert die Wärme zurück auf das Werkstück und verhindert, dass sie in die Kaltwandkammer entweicht. Sie ist entscheidend für die Temperaturuniformität und Energieeffizienz. Gängige Isoliermaterialien sind hochwertiger Kohlenstofffilz, flexibles Graphitpapier und Keramikfaser.
Das Vakuumsystem (Schaffung des Vakuums)
Das Vakuumsystem ist dafür verantwortlich, Luft und andere Gase vor und während des Heizprozesses aus der Kammer zu entfernen. Dies verhindert Oxidation und andere unerwünschte chemische Reaktionen bei hohen Temperaturen.
Ein typisches System verwendet eine Kombination von Pumpen. Eine mechanische Pumpe oder „Vorvakuumpumpe“ entfernt den Großteil der Luft, um ein niedriges Vakuum zu erzeugen. Dann übernimmt eine Hochvakuumpumpe – wie eine Diffusions-, Turbomolekular- oder Wirbelstrompumpe –, um die für die hochreine Verarbeitung erforderlichen viel niedrigeren Drücke zu erreichen.
Das Temperaturregelsystem (Gewährleistung der Präzision)
Dieses System fungiert als das Gehirn des Ofens und steuert das thermische Profil präzise. Es bestimmt die Aufheizrate, die Dauer des Haltens bei einer bestimmten Temperatur (die „Haltezeit“) und die Einleitung des Kühlzyklus.
Es besteht aus thermischer Instrumentierung (wie Thermoelementen zur Temperaturmessung), programmierbaren Reglern und einer Stromversorgung, die die an die Heizelemente gesendete Energie reguliert.
Das Kühlsystem (Steuerung der Materialeigenschaften)
Die Kühlung ist genauso wichtig wie das Heizen. Die Abkühlrate bestimmt die endgültige Mikrostruktur und die mechanischen Eigenschaften des Materials, insbesondere bei Metallen.
Vakuumöfen verwenden eine duale Kühlstrategie. Erstens kühlt der Wassermantel der Kammer kontinuierlich den Ofenkörper. Zweitens wird ein Gas-Kühlsystem verwendet, um das Werkstück schnell abzukühlen. Dabei wird die Kammer mit einem Inertgas wie Stickstoff oder Argon wieder befüllt, das dann durch einen leistungsstarken Ventilator zirkuliert wird, um Wärme vom Teil abzuführen.
Verständnis der Kompromisse: Heißwand vs. Kaltwand
Eine grundlegende Designentscheidung bei Vakuumöfen ist die „Heißwand“- oder „Kaltwand“-Architektur. Diese Wahl hat erhebliche Auswirkungen auf die Leistung.
Heißwandöfen
Bei einer Heißwandkonstruktion befinden sich die Heizelemente außerhalb der Vakuumretorte (der versiegelten inneren Kammer). Die gesamte Retorte wird erhitzt. Dieses Design ist im Allgemeinen einfacher, ist aber auf niedrigere Betriebstemperaturen und langsamere Heiz-/Kühlzyklen beschränkt.
Kaltwandöfen
Dies ist das vorherrschende Design für Hochleistungs-Industrieanwendungen. Die Heizelemente befinden sich innerhalb der Vakuumkammer, und die Außenwände der Kammer werden aktiv wassergekühlt.
Wesentliche Unterscheidungsmerkmale
Kaltwandöfen bieten erhebliche Vorteile, darunter einen viel höheren Betriebstemperaturbereich, schnellere Heiz- und Abkühlraten und eine überlegene Temperaturhomogenität innerhalb der Beladung. Die überwiegende Mehrheit der modernen Vakuumöfen für die Metallverarbeitung verwendet eine Kaltwandkonstruktion.
Bewertung eines Vakuumofensystems
Wenn Sie einen Ofen spezifizieren oder auswählen, konzentrieren Sie sich darauf, wie die Komponenten Ihr primäres Prozessziel unterstützen.
- Wenn Ihr Hauptaugenmerk auf der Hochtemperaturverarbeitung (>1300 °C) liegt: Sie benötigen ein Kaltwanddesign mit robusten Graphit- oder Molybdän-Heizelementen und mehrschichtiger Kohlenstofffilzisolierung.
- Wenn Ihr Hauptaugenmerk auf schneller Kühlung (Abschrecken) liegt: Ein Gasabschrecksystem mit hohem Druck unter Verwendung von Stickstoff oder Argon, angetrieben von einem leistungsstarken Motor und Ventilator, ist das wichtigste Merkmal.
- Wenn Ihr Hauptaugenmerk auf Prozessreinheit und Tiefvakuum liegt: Die Qualität des Pumpsystems, insbesondere der Hochvakuumpumpe (Turbo oder Diffusion) und die Integrität der Kammerdichtungen, ist von größter Bedeutung.
- Wenn Ihr Hauptaugenmerk auf der Betriebssicherheit liegt: Stellen Sie sicher, dass der Ofen über zuverlässige Wasserkühlungs-Verriegelungen und idealerweise über eine Notwasserversorgung verfügt, um eine Überhitzung bei einem Strom- oder Wasserdruckausfall zu verhindern.
Letztendlich ist das Verständnis der Wechselwirkungen dieser Komponenten als vollständiges System der Schlüssel zur Auswahl und zum Betrieb eines Ofens, der konsistente, hochwertige Ergebnisse liefert.
Zusammenfassungstabelle:
| Komponente | Hauptfunktion | Häufige Materialien/Merkmale |
|---|---|---|
| Vakuumkammer | Abgedichtete Umgebung zur Isolierung | Hochfester Stahl, Wassermantel |
| Heizzone | Heizsystem für hohe Temperaturen | Graphit-, Molybdän-Elemente, Kohlenstofffilzisolierung |
| Vakuumsystem | Entfernt Luft für Reinheit | Mechanische Pumpen und Hochvakuumpumpen |
| Temperaturregelung | Steuert das thermische Profil präzise | Thermoelemente, programmierbare Regler |
| Kühlsystem | Steuert Materialeigenschaften | Wassermantel, Gasbefeuerung mit Inertgasen |
| Design-Typ | Implikationen von Heiß- vs. Kaltwand | Kaltwand für hohe Leistung |
