Was Sind Bandheizelemente Und Was Sind Ihre Merkmale? Entdecken Sie Vielseitige Heizlösungen Für Ihre Industriellen Anforderungen

Im Kern sind Bandheizelemente flache, rechteckige elektrische Heizelemente, die für eine zuverlässige und vielseitige Wärmeabgabe konzipiert sind. Sie bestehen aus einem Widerstandsdrahtelement, das typischerweise in Glimmerisolationsschichten eingewickelt oder dazwischen eingebettet und von einer schützenden Metallhülle umschlossen ist. Diese einfache Konstruktion ermöglicht es ihnen, lokalisierte Wärme entweder durch direkten Kontakt (Konduktion) oder durch Erwärmung der umgebenden Luft (Konvektion) abzugeben.

Obwohl ihr flaches Design einfach erscheint, bieten Bandheizelemente eine einzigartig robuste und anpassungsfähige Lösung für die Oberflächen- und Luftheizung. Ihr wahrer Wert liegt in ihrer Anpassbarkeit, die präzise Modifikationen in Form, Montage und elektrischer Anschlussart ermöglicht, um anspruchsvollen industriellen Umgebungen gerecht zu werden.

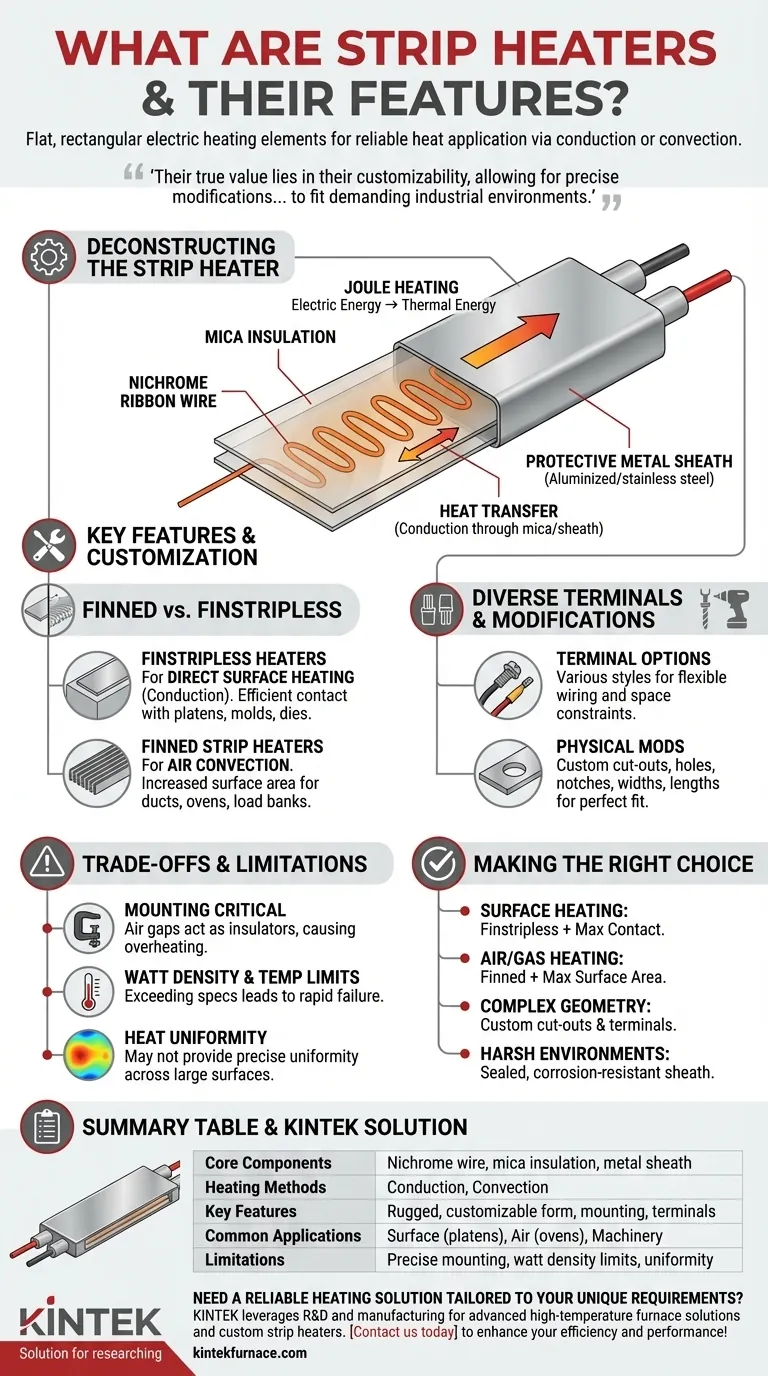

Zerlegung des Bandheizelements: Kernkomponenten

Die Effektivität eines Bandheizelements ergibt sich aus dem Zusammenspiel seiner drei Hauptkomponenten. Das Verständnis jedes Teils ist der Schlüssel zum Verständnis seiner Funktion.

Das Heizelement und die Isolierung

Das Herzstück des Heizelements ist ein Banddraht aus Nickel-Chrom (Nichrom). Diese Legierung wird wegen ihres hohen elektrischen Widerstands und ihrer Fähigkeit, wiederholten Heizzyklen standzuhalten, ohne sich zu zersetzen, ausgewählt.

Dieser Draht wird sorgfältig gewickelt und mit Glimmerplatten elektrisch isoliert. Glimmer ist ein kritisches Material, da er ein ausgezeichneter elektrischer Isolator, aber ein guter Wärmeleiter ist, wodurch Wärme effizient hindurchgeleitet wird, während Kurzschlüsse verhindert werden.

Die Schutzhülle

Eine äußere Metallhülle, typischerweise aus aluminisiertem Stahl oder Edelstahl, umschließt die Glimmer- und Drahtanordnung. Diese Hülle erfüllt zwei Zwecke: Sie schützt die internen Komponenten vor Feuchtigkeit, Verunreinigungen und physischen Schäden und bietet eine haltbare, flache Oberfläche zur Wärmeübertragung auf das Ziel.

Das Funktionsprinzip

Bandheizelemente funktionieren nach dem einfachen Prinzip der Jouleschen Wärme, bei dem elektrische Energie in thermische Energie umgewandelt wird, wenn Strom durch den Widerstandsdraht fließt. Diese Wärme wird dann durch den Glimmer und die Hülle an die Außenumgebung geleitet. Sie können direkt an eine Oberfläche geklemmt werden, um leitende Wärme zu erzeugen, oder mit Rippen ausgestattet werden, um Wärme über Konvektion an die Luft abzugeben.

Hauptmerkmale und Anpassungsoptionen

Die wahre Stärke von Bandheizelementen liegt in ihrer Anpassungsfähigkeit. Sie sind keine Einheitskomponente, sondern eine Plattform, die für eine bestimmte Aufgabe maßgeschneidert werden kann.

Mit Rippen vs. Ohne Rippen

Die bedeutendste Variation ist das Vorhandensein von Rippen.

Bandheizelemente ohne Rippen sind für die Oberflächenheizung konzipiert. Sie verlassen sich auf direkten, engen Kontakt, um Wärme effizient in Platten, Formen, Werkzeuge oder Tanks zu leiten.
Bandheizelemente mit Rippen haben an der Hülle befestigte Rippen, um die Oberfläche drastisch zu vergrößern. Dies macht sie ideal für die Konvektions-Luftheizung in Kanälen, Öfen und Lastbankwiderständen.

Vielfältige Anschlusskonfigurationen

Bandheizelemente können mit verschiedenen elektrischen Anschlusstypen hergestellt werden, um unterschiedlichen Verkabelungsanforderungen und Platzbeschränkungen gerecht zu werden. Die Optionen reichen von einfachen Schraubklemmen bis hin zu isolierten Anschlussleitungen, was eine flexible und sichere Installation in engen oder komplexen Maschinen ermöglicht.

Physische Modifikationen für eine perfekte Passform

Um in komplexe Baugruppen integriert zu werden, können Bandheizelemente mit kundenspezifischen Ausschnitten, Löchern oder Kerben gefertigt werden. Dies ermöglicht es ihnen, um Schrauben, Sensoren oder andere Hindernisse herum zu passen, ohne die Heizfunktion zu beeinträchtigen. Sie können auch in unterschiedlichen Breiten und Längen hergestellt werden, um der spezifischen Grundfläche einer Anwendung zu entsprechen.

Verständnis der Kompromisse und Einschränkungen

Obwohl sie äußerst vielseitig sind, haben Bandheizelemente praktische Einschränkungen, die für eine erfolgreiche Implementierung von entscheidender Bedeutung sind.

Die Montage ist entscheidend für die Leistung

Bei Anwendungen zur Oberflächenheizung hängt die Leistung vollständig von der Qualität der Montage ab. Jegliche Luftspalte zwischen dem Heizelement und der Zieloberfläche wirken als Isolator, fangen Wärme ein, reduzieren die Effizienz und können dazu führen, dass das Heizelement überhitzt und vorzeitig ausfällt.

Leistungsdichte und Temperaturgrenzen

Jedes Bandheizelement hat eine maximale Leistungsdichte (Watt pro Quadratzoll) und eine Temperaturbegrenzung. Der Versuch, ein Heizelement über diese Spezifikationen hinaus zu betreiben, insbesondere ohne einen geeigneten Kühlkörper, führt zu einem schnellen Ausfall. Die Anwendung muss die Wärme so schnell aufnehmen können, wie das Heizelement sie erzeugt.

Wärmegleichmäßigkeit

Obwohl sie für viele Anwendungen ausgezeichnet sind, liefern Standard-Bandheizelemente möglicherweise nicht die präzise Temperaturgleichmäßigkeit über eine große Fläche, die ein geätztes Folien- oder Silikonkautschukheizelement bieten kann. Für Anwendungen, die eine extrem genaue thermische Steuerung erfordern, kann ein anderer Heiztyp besser geeignet sein.

Die richtige Wahl für Ihre Anwendung treffen

Die Auswahl der korrekten Konfiguration des Bandheizelements ist entscheidend für Leistung, Effizienz und Langlebigkeit.

Wenn Ihr Hauptaugenmerk auf der direkten Oberflächenheizung liegt: Wählen Sie ein Bandheizelement ohne Rippen und legen Sie Wert auf ein Montagesystem, das maximalen Oberflächenkontakt für eine effiziente Leitung gewährleistet.
Wenn Ihr Hauptaugenmerk auf der Heizung von Luft oder Gasen liegt: Wählen Sie ein Bandheizelement mit Rippen, um die Oberfläche für eine effektive Konvektion zu maximieren.
Wenn Ihre Anwendung eine komplexe Geometrie aufweist: Arbeiten Sie mit einem Hersteller zusammen, um kundenspezifische Ausschnitte, Löcher und eine Anschlussspezifikation zu definieren, die Ihren physischen Einschränkungen entspricht.
Wenn Sie in einer rauen oder feuchten Umgebung arbeiten: Stellen Sie sicher, dass Sie ein Modell mit einer abgedichteten, korrosionsbeständigen Hülle (wie Edelstahl) und geeigneten feuchtigkeitsbeständigen Anschlüssen wählen.

Letztendlich wird die Wirksamkeit eines Bandheizelements dadurch bestimmt, wie gut seine Konfiguration auf die spezifische Heizaufgabe abgestimmt ist.

Zusammenfassungstabelle:

Merkmal	Beschreibung
Kernkomponenten	Widerstandsdraht (Nichrom), Glimmerisolierung, Metallhülle (z. B. aluminisiert oder Edelstahl)
Heizmethoden	Konduktion (direkter Oberflächenkontakt), Konvektion (Luftheizung mit Rippen)
Hauptmerkmale	Robuste Bauweise, hohe Anpassbarkeit in Form, Montage und Anschlüssen
Häufige Anwendungen	Oberflächenheizung für Platten/Formen, Luftheizung in Öfen/Kanälen, Industrieanlagen
Einschränkungen	Erfordert präzise Montage, hat Leistungsdichte- und Temperaturgrenzen, möglicherweise keine gleichmäßige Wärmeverteilung
