Im Kern verhalten sich PTC-Keramikheizelemente als selbstregulierende Geräte. Ihr definierendes Merkmal ist eine nichtlineare thermische Reaktion: Ihr elektrischer Widerstand ist bei Kälte gering, was eine schnelle Erwärmung ermöglicht, steigt aber dramatisch an, wenn sie sich einer bestimmten Temperatur nähern, wodurch der Stromfluss automatisch gedrosselt wird. Dies verhindert, dass das Element seine konstruktive Betriebstemperatur jemals überschreitet.
Die wichtigste Erkenntnis ist, dass die Physik eines PTC-Heizgeräts es inhärent sicher und stabil macht. Indem es als sein eigener Thermostat fungiert, eliminiert es das Risiko eines thermischen Durchgehens und vereinfacht das Systemdesign, wodurch externe Sensoren oder komplexe Steuerkreise überflüssig werden.
Die Physik der Selbstregulierung
Das Verhalten eines PTC-Heizgeräts (Positive Temperature Coefficient) wird durch die einzigartigen Eigenschaften seines Keramikmaterials bestimmt. Dieser Prozess lässt sich in drei verschiedene Phasen unterteilen.
Der Anfangszustand: Niedriger Widerstand, hohe Leistung
Wenn das PTC-Element kalt ist, ist sein elektrischer Widerstand sehr gering. Wenn Spannung angelegt wird, ermöglicht dieser niedrige Widerstand einen hohen Stromfluss durch das Gerät, was zu einer schnellen Wärmeentwicklung und einer kurzen Aufheizzeit führt.
Stellen Sie es sich wie eine offene, mehrspurige Autobahn vor, die maximalen Verkehr (Strom) ungehindert passieren lässt.
Der Übergangspunkt: Die Curie-Temperatur
Während sich das Element erwärmt, nähert es sich einem bestimmten, vordefinierten Punkt, der als Curie-Temperatur bekannt ist. Bei dieser Temperatur ändert sich die Kristallstruktur des Materials, wodurch sein elektrischer Widerstand in einem sehr engen Temperaturbereich um mehrere Größenordnungen zunimmt.
Dies ist der „Schalter“ im System. Es handelt sich nicht um einen allmählichen Anstieg, sondern um einen scharfen, dramatischen Widerstandsanstieg, der die selbstbegrenzende Fähigkeit des Heizelements definiert.
Der Gleichgewichtszustand: Hoher Widerstand, geringe Leistung
Sobald der Widerstand stark angestiegen ist, wird es extrem schwierig für den Strom, das Keramikelement zu durchqueren. Die Leistungsabgabe sinkt erheblich, und die Temperatur des Heizelements stabilisiert sich knapp über oder bei seinem Curie-Punkt.
Das Element zieht dann nur noch so viel Leistung auf, um die an die Umgebung abgegebene Wärme auszugleichen, und hält so eine konstante Temperatur aufrecht. Die Autobahn kommt nun zum Stillstand und lässt nur noch wenige Autos passieren, um diejenigen zu ersetzen, die abfahren.
Praktische Auswirkungen für das Design
Dieses selbstregulierende Verhalten führt zu erheblichen Vorteilen bei der Gestaltung eines Produkts oder Systems.
Inhärente Sicherheit und Überhitzungsschutz
Der wichtigste Vorteil ist die Sicherheit. Ein PTC-Heizelement kann nicht überhitzen. Selbst wenn der Luftstrom blockiert ist oder die Umgebungstemperatur ansteigt, reduziert das Element automatisch seine Leistungsabgabe, um seine sichere, stabile Betriebstemperatur aufrechtzuerhalten.
Vereinfachtes Systemdesign
Da das Heizelement als eigener Thermostat fungiert, können Sie oft externe Temperatursensoren, Sicherungen und komplexe Steuerkreise einsparen. Dies reduziert die Materialkosten, vereinfacht die Montage und eliminiert potenzielle Fehlerquellen.
Erhöhte Haltbarkeit und Lebensdauer
Herkömmliche Widerstandsdrahtheizelemente können sich bei Überhitzung verschlechtern oder ausfallen. PTC-Elemente sind durch ihre eigene Physik vor diesem Ausfallmodus geschützt, was zu weniger thermischer Belastung und einer deutlich längeren Lebensdauer führt.
Die Kompromisse verstehen
Obwohl die PTC-Technologie leistungsstark ist, ist sie nicht universell einsetzbar. Das Verständnis ihrer Grenzen ist der Schlüssel zu ihrem effektiven Einsatz.
Feste Betriebstemperatur
Die selbstregulierende Temperatur ist eine inhärente Eigenschaft des Keramikmaterials. Sie kann vom Endbenutzer nicht eingestellt werden. Sie müssen ein PTC-Element auswählen, das speziell für Ihre Zieltemperatur entwickelt wurde.
Die Leistungsabgabe ist umgebungsabhängig
Die Leistung, die ein PTC-Heizelement aufnimmt, ist nicht konstant. Es zieht viel Leistung, wenn es kalt ist, und wenig Leistung, wenn es heiß ist. In einer sehr kalten Umgebung oder einer Umgebung mit starkem Luftstrom arbeitet das Heizelement ständig härter (zieht mehr Leistung), um seine Solltemperatur zu halten. Dieser dynamische Leistungsbedarf muss bei der Auslegung Ihres Netzteils berücksichtigt werden.
Anlaufstrom (Inrush Current)
Der geringe Widerstand eines kalten PTC-Elements kann zu einem erheblichen Anlaufstrom führen, wenn die Stromversorgung zum ersten Mal eingeschaltet wird. Das Netzteil, die Leiterbahnen und die Verkabelung müssen robust genug sein, um diesen anfänglichen Schub ohne Beschädigung oder Spannungseinbrüche zu bewältigen.
Wann Sie ein PTC-Heizelement wählen sollten
Die Auswahl der richtigen Heiztechnologie hängt vollständig von den Zielen Ihres Projekts ab.
- Wenn Ihr Hauptaugenmerk auf Sicherheit und Zuverlässigkeit liegt: PTC-Heizelemente sind aufgrund ihrer inhärenten selbstbegrenzenden Eigenschaften, die eine Überhitzung verhindern, eine unübertroffene Wahl.
- Wenn Ihr Hauptaugenmerk auf einem einfachen Design mit geringer Komponentenanzahl liegt: Das integrierte thermostatische Verhalten von PTC-Elementen macht externe Steuerkreise überflüssig und spart so Kosten und Platz.
- Wenn Ihr Hauptaugenmerk auf einer präzisen, variablen Temperaturregelung liegt: Wahrscheinlich benötigen Sie ein herkömmliches Widerstandsheizelement, das mit einem speziellen Sensor und Regler gekoppelt ist, da PTC-Elemente darauf ausgelegt sind, sich bei einer einzigen spezifischen Temperatur zu stabilisieren.
Letztendlich ermöglicht Ihnen das Verständnis der selbstregulierenden Natur eines PTC-Heizelements, sicherere, einfachere und zuverlässigere thermische Systeme zu entwickeln.
Zusammenfassungstabelle:
| Phase | Widerstand | Leistungsabgabe | Verhalten |
|---|---|---|---|
| Anfangszustand | Niedrig | Hoch | Schnelle Erwärmung mit hohem Stromfluss |
| Übergangspunkt | Starker Anstieg | Abnehmend | Widerstand steigt sprunghaft bei Curie-Temperatur |
| Gleichgewichtszustand | Hoch | Niedrig | Temperatur stabilisiert sich, Leistung entspricht Wärmeverlust |
Sind Sie bereit, die thermischen Systeme Ihres Labors mit fortschrittlichen, sicheren Heizlösungen zu verbessern? Durch die Nutzung herausragender F&E- und Inhouse-Fertigung bietet KINTEK verschiedenen Laboren fortschrittliche Hochtemperatur-Ofenlösungen. Unsere Produktlinie, einschließlich Muffel-, Rohr-, Drehrohrofen, Vakuum- & Atmosphärenöfen sowie CVD/PECVD-Systeme, wird durch unsere starke Fähigkeit zur Tiefenanpassung ergänzt, um einzigartige experimentelle Anforderungen präzise zu erfüllen. Kontaktieren Sie uns noch heute, um zu besprechen, wie unsere PTC-basierten Technologien Ihre Designs vereinfachen, die Sicherheit verbessern und die Lebensdauer der Geräte verlängern können – lassen Sie uns gemeinsam innovativ sein!

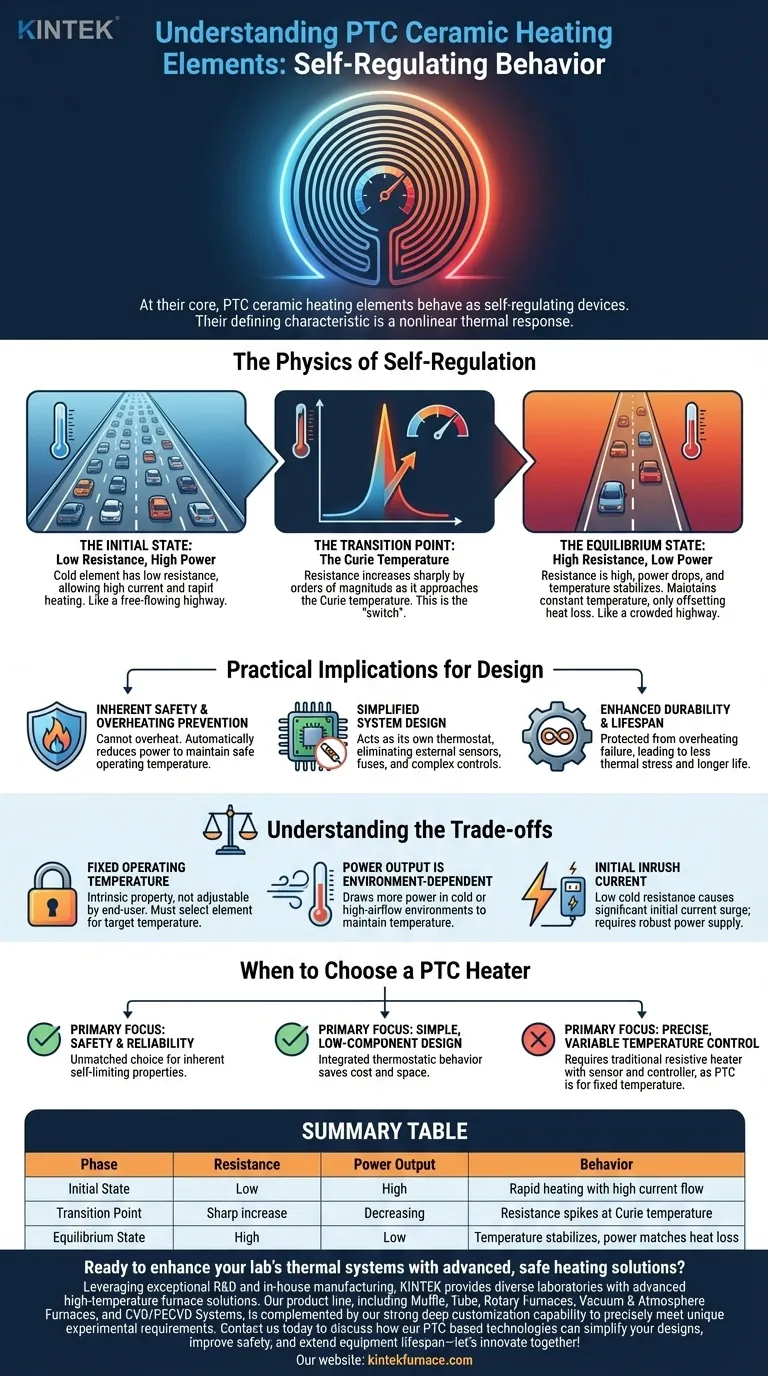

Visuelle Anleitung
