Die Methode zum Beladen von Teilen in einem Vakuumofen hängt direkt von der Größe und Bauart des Ofens ab. Bei kleineren Einheiten im Labormaßstab können Komponenten von Hand eingesetzt werden, oft in ein Quarz- oder Korundrohr. Im Gegensatz dazu verwenden größere industrielle Horizontalöfen Rollroste, Wannen und spezielle Ladekarren, um schwerere und größere Lasten effizient zu handhaben.
Obwohl sich der physische Beladungsmechanismus unterscheidet, bleibt das Ziel konstant: die Komponenten sorgfältig in einer versiegelten Kammer zu positionieren, um eine gleichmäßige Erwärmung und Gasströmung zu gewährleisten. Dieser erste Schritt ist entscheidend für den Erfolg des gesamten kontaminationsfreien Hochpräzisions-Wärmebehandlungsprozesses, der folgt.
Das Kernprinzip: Vorbereitung auf eine kontrollierte Umgebung
Das Beladen eines Vakuumofens ist der erste physische Schritt in einem streng kontrollierten Prozess. Die Methode dient nicht nur der Bequemlichkeit, sondern auch dem Schutz der Integrität der Behandlung.
Warum ein Vakuum notwendig ist
Der grundlegende Zweck eines Vakuumofens besteht darin, eine Wärmebehandlung ohne die Anwesenheit von Luft durchzuführen. Durch das Abpumpen der Kammer werden reaktive Gase wie Sauerstoff entfernt, was Oxidation, Verfärbung und Oberflächenkontamination der Teile verhindert.
Die Rolle der Ofenkammer
Die Ofenkammer ist ein abgedichtetes Gefäß, das für die Erzeugung eines tiefen Vakuums ausgelegt ist. Das Beladen muss abgeschlossen sein, bevor die schwere Tür verschlossen und die Vakuumpumpen aktiviert werden. Die Effizienz dieses Schritts beeinflusst die Gesamtzykluszeit und Produktivität des Ofens.
Gängige Beladungsmethoden nach Ofengröße
Die Werkzeuge und Techniken zum Beladen werden durch den Umfang der Anwendung bestimmt, von Einzelteil-Experimenten bis hin zur Massenproduktion.
Klein- und Laboröfen
Für Forschung, Entwicklung oder einmalige Aufträge werden Teile typischerweise manuell beladen. Bei einem Rohrofen beispielsweise wird das Material in ein Quarz- oder Korundrohr gelegt, welches dann vor dem Evakuieren mit Flanschen abgedichtet wird. Dies ermöglicht maximale Flexibilität und direkte Handhabung.
Horizontale Industrieöfen

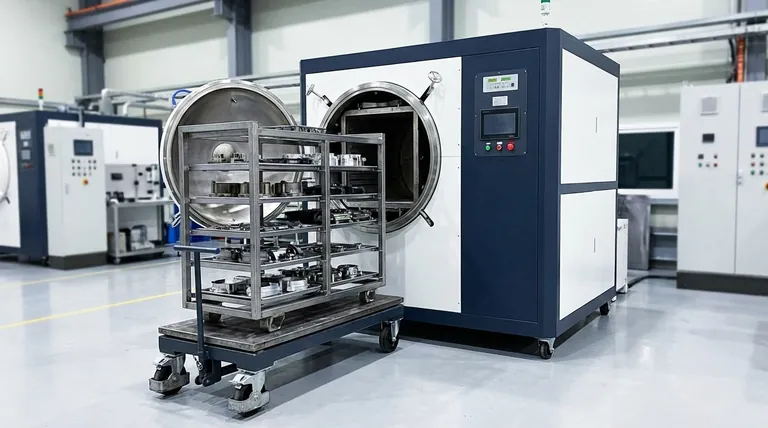

Produktionsumgebungen verlassen sich auf Systeme, die auf Effizienz und Sicherheit ausgelegt sind. Teile werden auf Graphit- oder Metallwannen angeordnet, die dann auf einen mehrstufigen Rollrost gestellt werden. Dieser gesamte Rost wird dann mithilfe eines speziellen Ladekarrens oder Wagens in den Ofen geschoben, der perfekt mit der Kammeröffnung ausgerichtet ist.
Die Bedeutung der korrekten Platzierung
Die Anordnung der Teile auf dem Rost ist entscheidend. Es ist ein angemessener Abstand erforderlich, um sicherzustellen, dass die Wärme gleichmäßig auf alle Oberflächen abstrahlt und das Abschreckgas (falls verwendet) frei zirkulieren kann. Eine falsche Platzierung kann zu inkonsistenten metallurgischen Eigenschaften führen.
Die wichtigsten Überlegungen verstehen
Es reicht nicht aus, die Teile einfach hineinzubekommen. Die Qualität des Beladeprozesses wirkt sich direkt auf die Qualität des Endprodukts aus.
Manuelles vs. automatisiertes Beladen
Das manuelle Beladen ist einfach und erfordert keine Investitionen in Anlagen, was es ideal für den Kleinbetrieb macht. Automatisierte Ladekarren, wie sie in Industrieanlagen verwendet werden, bieten jedoch überlegene Geschwindigkeit, Wiederholbarkeit und Sicherheit, insbesondere bei schweren oder großen Lasten.
Vermeidung von Kontamination
Alle Komponenten, Wannen und Vorrichtungen müssen vor dem Beladen gründlich gereinigt werden. Alle zurückbleibenden Öle, Fette oder andere Verunreinigungen „entgasen“ unter Vakuum und Hitze, was die gesamte Charge ruinieren kann. Der Beladeprozess selbst muss sauber sein, um eine erneute Einschleppung von Verunreinigungen zu vermeiden.
Der Einfluss der Vorrichtung (Fixturing)
Die Gestelle und Wannen, die zur Aufnahme der Teile verwendet werden, sind mehr als nur Transportmittel. Sie müssen so konstruiert sein, dass sie extremen Temperaturen standhalten, ohne sich zu verziehen, und so konfiguriert sein, dass alle kritischen Oberflächen der Teile dem Vakuum und der Hitze ausgesetzt sind. Eine falsche Vorrichtung kann zu Kaltstellen und fehlgeschlagenen Behandlungszyklen führen.
Die Methode auf Ihr Prozessziel abstimmen
Die Wahl des richtigen Ansatzes zum Beladen ist der erste Schritt zur Gewährleistung eines erfolgreichen Vakuumschichttensprozesses.
- Wenn Ihr Hauptaugenmerk auf F&E oder der Einzelteilbearbeitung liegt: Die manuelle Platzierung in einem kleineren Kammer- oder Rohrofen bietet die größte Kontrolle und Flexibilität für experimentelle Arbeiten.
- Wenn Ihr Hauptaugenmerk auf der Großserienproduktion liegt: Standardisierte Rollroste und ein automatischer Ladekarren sind unerlässlich, um konsistente Ergebnisse zu erzielen und den Durchsatz zu maximieren.
- Wenn Ihr Hauptaugenmerk auf der Erzielung perfekter metallurgischer Qualität liegt: Investieren Sie Zeit in die Konstruktion von Vorrichtungen, die eine gleichmäßige Erwärmung und Gasströmung gewährleisten, da die Anordnung der Teile genauso wichtig ist wie die Temperaturgenauigkeit des Ofens.
Letztendlich ist das Verständnis des Beladeprozesses grundlegend, um eine präzise Kontrolle über Ihre Wärmebehandlungsumgebung zu meistern.
Zusammenfassungstabelle:
| Ofengröße | Beladungsmethode | Schlüsselwerkzeuge | Hauptanwendungsfälle |
|---|---|---|---|
| Klein-/Labor-Maßstab | Manuell | Quarz-/Korundrohre, Flansche | F&E, Einzelteilbearbeitung |
| Industrie-/Horizontal | Automatisiert | Rollroste, Wannen, Ladekarren | Großserienproduktion, Massenverarbeitung |
