Im Kern werden die hohen Kosten der chemischen Gasphasenabscheidung (CVD) von zwei Hauptfaktoren bestimmt: der erheblichen Kapitalinvestition für hochspezialisierte Geräte und den wiederkehrenden Ausgaben für ultrareine Ausgangsmaterialien. Der Prozess erfordert eine streng kontrollierte Umgebung – Hochvakuum, extreme Temperaturen und präzisen Gasfluss –, was komplexe und teure Maschinen erfordert, um die für fortschrittliche Materialien erforderliche Qualität auf atomarer Ebene zu erreichen.
Der hohe Preis von CVD ist keine willkürliche Ausgabe. Es sind die direkten Kosten für die Erzielung einer beispiellosen Kontrolle über die Reinheit, Gleichmäßigkeit und Konformität der Schicht, die nicht verhandelbare Anforderungen für die Herstellung von Hochleistungs-Elektronik- und optischen Komponenten sind.

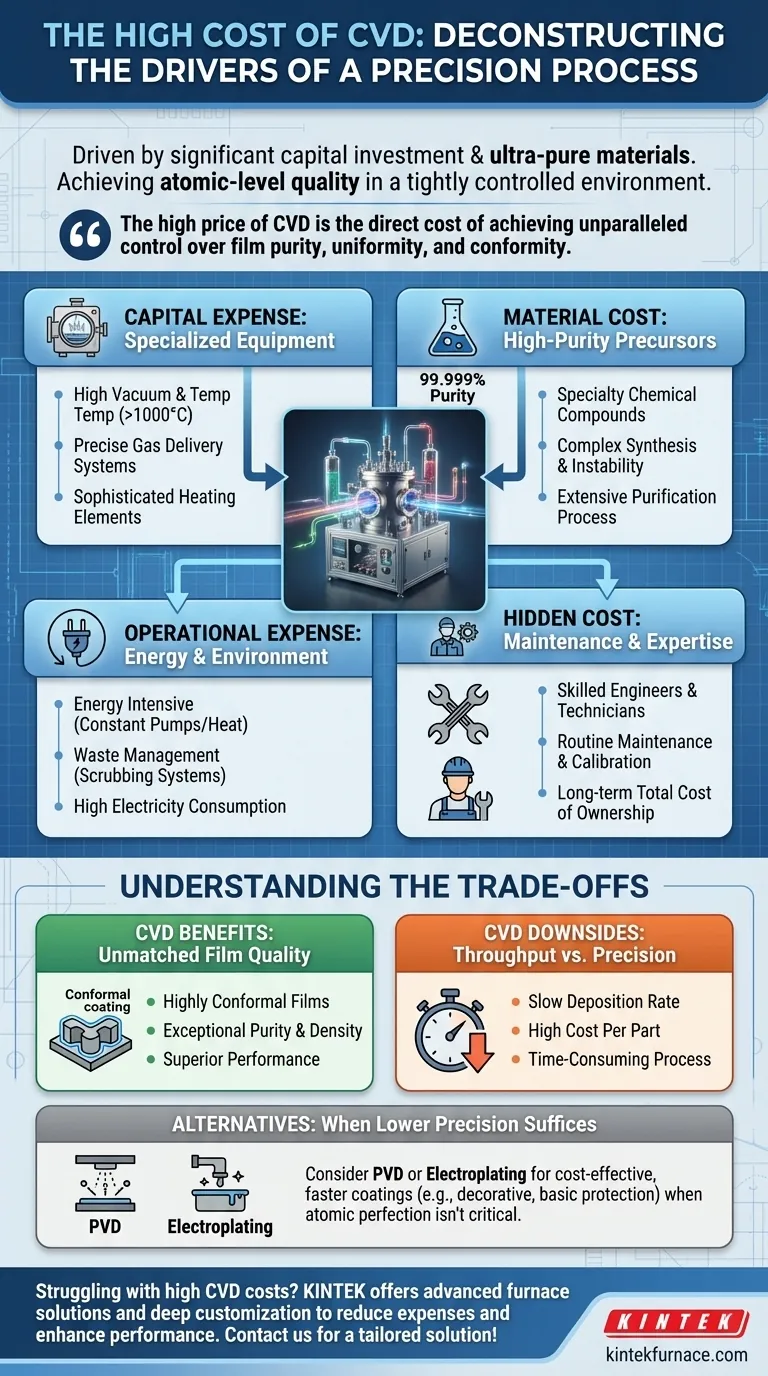

Dekonstruktion der Kernkosten von CVD
Um das Budget für einen CVD-Prozess zu verstehen, müssen Sie seine Kosten in vier Schlüsselbereiche unterteilen: Investitionsgüter, Ausgangsmaterialien, Betriebsverbrauch und menschliche Expertise.
Die Investitionsausgabe: Spezialisierte Ausrüstung
Die anfängliche Einrichtung eines CVD-Systems stellt die größte Vorabinvestition dar. Dies ist nicht nur irgendein Ofen; es ist ein Präzisionsinstrument.
Die Vakuumkammer muss in der Lage sein, ein hohes oder Ultrahochvakuum zu erreichen, um atmosphärische Verunreinigungen zu eliminieren. Jedes verirrte Sauerstoff- oder Wassermolekül kann Defekte in der endgültigen Schicht verursachen, daher sind die Integrität der Kammer, der Pumpen und der Dichtungen entscheidend und kostspielig.
Darüber hinaus sind Hochtemperaturöfen erforderlich, um die thermische Energie bereitzustellen, die zur Initiierung der chemischen Reaktionen notwendig ist. Diese Systeme müssen außergewöhnlich stabile und gleichmäßige Temperaturen beibehalten, oft über 1000 °C, was ausgeklügelte Heizelemente und Steuerungssysteme erfordert.
Schließlich ist ein präzises Gasversorgungssystem, das Massendurchflussregler (MFCs) verwendet, unerlässlich, um die Ausgangsgase mit exakten Raten in die Kammer einzuspeisen. Diese Kontrolle gewährleistet, dass die endgültige Schicht über das gesamte Substrat hinweg gleichmäßig ist.
Die Materialkosten: Hochreine Ausgangsstoffe
Die Rohmaterialien für CVD, bekannt als Prekursoren, sind eine große wiederkehrende Ausgabe. Dies sind keine Standardindustriegase; es sind spezielle chemische Verbindungen.
Die Kosten hängen direkt mit der Reinheit zusammen. Für Halbleiteranwendungen müssen die Prekursoren „Fünf Neunen“ (99,999 %) rein oder besser sein. Das Entfernen dieses letzten Bruchteils eines Prozents an Verunreinigungen erfordert umfangreiche und kostspielige chemische Reinigungsprozesse.
Bestimmte Prekursoren, wie die metallorganischen Verbindungen (z. B. TMGa, TMIn), die bei der Herstellung von LEDs und Hochgeschwindigkeits-Transistoren verwendet werden, sind aufgrund ihrer komplexen Synthese und Instabilität außergewöhnlich teuer.
Die Betriebskosten: Energie und Umwelt
Ein CVD-Reaktor ist energieintensiv. Die Vakuumpumpen laufen ständig, und die Hochtemperaturöfen verbrauchen eine erhebliche Menge an Strom, um ihre Sollwerte über Stunden hinweg aufrechtzuerhalten.
Über die Energie hinaus fallen Kosten für das Abfallmanagement an. Viele CVD-Prozesse erzeugen gefährliche oder toxische Nebenprodukte, die nicht in die Atmosphäre abgeleitet werden dürfen. Diese erfordern Abgaswäschesysteme, was die betriebliche Komplexität und die Kosten erhöht.
Die versteckten Kosten: Wartung und Fachwissen
Diese komplexen Systeme laufen nicht von selbst. Sie erfordern hochqualifizierte Ingenieure und Techniker für Betrieb, Prozessentwicklung und routinemäßige Wartung.
Die Kosten für den Austausch von Vakuumbestandteilen, die Reinigung der Kammer von Rückständen und die Kalibrierung der Steuerungssysteme tragen zu den gesamten Eigentumskosten über die Lebensdauer der Ausrüstung bei.
Die Abwägungen verstehen: Warum den Aufpreis für CVD zahlen?
Die hohen Kosten von CVD stellen eine Hürde dar, werden aber in vielen Branchen akzeptiert, weil der Prozess Ergebnisse liefert, mit denen kostengünstigere Methoden nicht mithalten können.
Der Vorteil: Unübertroffene Schichtqualität
CVD zeichnet sich durch die Herstellung von Schichten aus, die hochgradig konform sind, d. h. sie können komplexe, dreidimensionale Topographien mit einer vollkommen gleichmäßigen Dicke beschichten. Dies ist etwas, womit alternative Methoden wie die physikalische Gasphasenabscheidung (PVD) Schwierigkeiten haben.
Der Prozess liefert auch Schichten, die dicht sind, geringe Fehlerraten aufweisen und außergewöhnliche Reinheit besitzen, was zu überlegenen elektrischen, optischen oder mechanischen Eigenschaften führt.
Der Nachteil: Durchsatz vs. Präzision
Ein signifikanter Kompromiss bei CVD ist seine oft langsame Abscheidungsrate. Die chemischen Reaktionen müssen sorgfältig gesteuert werden, um die Qualität zu gewährleisten, was den Prozess zeitaufwendig machen kann.
Dieser geringe Durchsatz bedeutet, dass die Kosten pro Wafer oder Bauteil hoch sein können, was es weniger geeignet für Anwendungen macht, bei denen Geschwindigkeit und Volumen wichtiger sind als die ultimative Schichtqualität.
Wann Alternativen sinnvoll sind
Für Anwendungen, die keine Perfektion auf atomarer Ebene erfordern, sind andere Methoden wirtschaftlicher. PVD (Sputtern oder Verdampfen) ist oft schneller und kostengünstiger für das Aufbringen einfacher Metall- oder Keramikbeschichtungen. Für dicke, unkritische leitfähige Schichten kann die Galvanik eine weitaus wirtschaftlichere Lösung sein.
Die richtige Wahl für Ihr Ziel treffen
Die Entscheidung für oder gegen CVD erfordert die Abstimmung seiner Fähigkeiten und Kosten mit dem Hauptziel Ihres Projekts.
- Wenn Ihr Hauptaugenmerk auf höchster Leistung liegt (Halbleiter, fortschrittliche Optik, verschleißfeste Werkzeuge): Die hohen Kosten von CVD sind eine notwendige Investition, um die erforderliche Reinheit, Konformität und Materialeigenschaften zu erzielen, die die Produktleistung bestimmen.
- Wenn Ihr Hauptaugenmerk auf kostengünstiger Beschichtung liegt (Dekorbeläge, grundlegender Korrosionsschutz): Sie sollten zuerst kostengünstigere Alternativen mit höherem Durchsatz wie PVD, Galvanik oder Sprühpyrolyse prüfen, bevor Sie sich zu den Kosten von CVD verpflichten.
Letztendlich ermöglicht Ihnen das Verständnis dieser Kostentreiber, die Investition in CVD zu rechtfertigen, wenn Präzision oberste Priorität hat, oder auf wirtschaftlichere Alternativen umzusteigen, wenn dies nicht der Fall ist.
Zusammenfassungstabelle:
| Kostenfaktor | Schlüsselkomponenten | Auswirkung auf die Gesamtkosten |
|---|---|---|
| Investitionsgüter | Vakuumkammern, Hochtemperaturöfen, Gasversorgungssysteme | Hohe Vorabinvestition |
| Ausgangsmaterialien | Ultrareine Gase, metallorganische Verbindungen | Hohe wiederkehrende Ausgaben |
| Betriebskosten | Energieverbrauch, Abfallmanagementsysteme | Laufende Kosten |
| Wartung & Expertise | Fachpersonal, Systeminstandhaltung | Langfristige Eigentumskosten |
