Im Wesentlichen hängt die Wahl eines Siliziumkarbid (SiC)-Heizelements von einer Kombination aus seiner physikalischen Form und seiner spezifischen Materialgüte ab. Die Geometrie des Elements – wie ein einfacher Stab, eine U-Form oder eine Spirale – wird so gewählt, dass sie zur Ofenkonstruktion, den Leistungsanforderungen und dem Zugang für die Verkabelung passt. Die Materialgüte oder der Typ (wie DM oder GC) wird dann basierend auf den spezifischen Anforderungen des thermischen Prozesses ausgewählt, z. B. die Notwendigkeit extremer Reinheit oder Beständigkeit gegen chemische Angriffe.
Die Kernentscheidung ist ein zweistufiger Prozess: Wählen Sie zuerst eine Form des Elements (Stab, U, W, Spirale), die zum physischen Aufbau und den Leistungsanforderungen Ihres Ofens passt. Wählen Sie dann nur dann einen spezialisierten Typ (GC, DM), wenn Ihre Anwendung einzigartige Umgebungsherausforderungen wie chemische Einwirkung oder die Notwendigkeit extremer Reinheit mit sich bringt.
Die Grundlage: Warum Siliziumkarbid wählen?
Bevor man Typen vergleicht, ist es wichtig zu verstehen, warum SiC ein Maßstabsmaterial für Hochtemperaturofen ist. Seine Eigenschaften machen es zu einer zuverlässigen und effizienten Wahl für anspruchsvolle industrielle und Laborumgebungen.
Hochtemperaturbeständigkeit
SiC-Elemente arbeiten effektiv bei Temperaturen, bei denen viele Metallelemente versagen würden, und erreichen oft bis zu 1625 °C (2957 °F). Dies macht sie ideal für Prozesse wie Wärmebehandlung von Metallen, Sintern von Keramiken und Glasherstellung.
Haltbarkeit und lange Lebensdauer
Diese Elemente bilden während des Betriebs eine schützende glasartige Schicht (Siliziumdioxid), die sie vor chemischem Angriff und Oxidation schützt. Diese selbstreparierende Eigenschaft trägt zu einer langen, vorhersagbaren Lebensdauer bei, selbst in rauen Ofenatmosphären.
Gleichmäßige und schnelle Erwärmung
SiC bietet eine ausgezeichnete thermische Gleichmäßigkeit und kann schnelle Heiz- und Abkühlzyklen bewältigen. Dies ermöglicht eine präzise Temperaturregelung und einen erhöhten Prozessdurchsatz, was bei Anwendungen von Labortests bis zur großtechnischen industriellen Produktion von entscheidender Bedeutung ist.
Entschlüsselung der Elementgeometrie: Die Form bestimmt Installation und Leistung
Der unmittelbarste Unterschied zwischen SiC-Elementen ist ihre physikalische Form. Diese Wahl wird hauptsächlich durch das Design des Ofens, den verfügbaren Platz und die elektrischen Anforderungen bestimmt.
Das Arbeitstier: Stab- (ED) und Hantel- (DB) Elemente
Dies sind die einfachsten Formen – gerade Stäbe, oft mit verdickten Enden mit geringerem Widerstand (Hantelform) für die Anschlüsse. Sie werden gerade durch die Ofenwände installiert und eignen sich ideal für einfache, allgemeine Heizaufgaben.
Für einseitigen Zugang: U-Typ Elemente
Ein U-Typ-Element besteht im Wesentlichen aus zwei Stäben, die am unteren Ende verbunden sind und eine „U“-Form bilden. Sein Hauptvorteil ist, dass sich beide elektrischen Anschlüsse auf derselben Seite des Ofens befinden. Dies vereinfacht die Verkabelung erheblich und ist bei Konstruktionen, bei denen der Zugang begrenzt ist, von unschätzbarem Wert.
Für hohe Lasten: W-Typ (Dreiphasen-) Elemente
Dieses Element hat die Form eines „W“ und besteht aus drei SiC-Stäben, die mit einer gemeinsamen Brücke verbunden sind. Es ist speziell für Drehstromsysteme konzipiert und sorgt für eine ausgewogene Last und eine höhere Leistungsdichte. Dies macht es zu einer gängigen Wahl für größere Industrieöfen.
Für maximale Wärmedichte: Spiral- (SC und SCR) Elemente
Spiral-Elemente weisen Rillen auf, die in den Stab geschnitten sind, um einen spiralförmigen Heizabschnitt zu bilden. Dies erhöht den elektrischen Widerstand und die Oberfläche auf gleicher Länge, was eine deutlich höhere Leistungsabgabe und Betriebstemperaturen ermöglicht. Doppelspiral- (SCR oder SGR) Typen bieten eine noch höhere Leistungsdichte für die anspruchsvollsten Anwendungen.
Anwendungsspezifische Typen: Leistung unter Druck
Über die Form hinaus werden bestimmte SiC-Elemente mit spezifischen Eigenschaften oder Beschichtungen hergestellt, um unter einzigartigen Betriebsbedingungen hervorragende Leistungen zu erbringen.
Für kontinuierlichen Hochtemperatureinsatz: GC-Typ
Der GC-Typ ist für eine überlegene Leistung bei kontinuierlichen Hochtemperaturprozessen formuliert, insbesondere in der chemischen und Glasindustrie. Seine Zusammensetzung ist optimiert für eine verbesserte Beständigkeit gegen die spezifischen chemischen Dämpfe und Umgebungen, die in diesen Anwendungen vorkommen.
Für extreme Reinheit und Präzision: DM-Typ
Der DM-Typ ist für Anwendungen konzipiert, bei denen Prozesskontamination ein kritisches Problem darstellt, wie z. B. in der Halbleiterfertigung. Diese Elemente verwenden hochreine Materialien, um sicherzustellen, dass sie keine Verunreinigungen in die Ofenatmosphäre abgeben oder diese verursachen.
Für schnelle thermische Zyklen: H-Typ
Obwohl viele SiC-Typen thermische Schocks gut vertragen, ist der H-Typ speziell für Umgebungen mit sehr schnellen und häufigen Temperaturwechseln ausgelegt. Seine innere Struktur ist so aufgebaut, dass sie den mechanischen Belastungen standhält, die durch schnelle Heiz- und Abkühlzyklen entstehen, und so eine längere Lebensdauer gewährleistet.
Die Kompromisse verstehen
Obwohl SiC-Elemente sehr effektiv sind, weisen sie betriebliche Eigenschaften auf, die für optimale Leistung und Langlebigkeit verwaltet werden müssen.
Allmähliche Alterung und Widerstandszunahme
Im Laufe seiner Lebensdauer nimmt der elektrische Widerstand eines SiC-Elements aufgrund der Oxidation allmählich zu. Dies ist ein normaler Alterungsprozess. Um dies auszugleichen, muss das Netzteil in der Lage sein, seine Ausgangsspannung im Laufe der Zeit zu erhöhen, um eine konstante Leistung und Temperatur aufrechtzuerhalten. Systeme verwenden hierfür häufig Stufenschaltertransformatoren oder Thyristorsteller (SCRs).
Mechanische Zerbrechlichkeit bei Raumtemperatur
Siliziumkarbid ist ein keramisches Material. Obwohl es bei hohen Temperaturen sehr fest ist, ist es bei Raumtemperatur spröde und zerbrechlich. Beim Versand, der Handhabung und der Installation ist Vorsicht geboten, um Risse oder Brüche zu vermeiden, die zu einem vorzeitigen Ausfall führen würden.
Atmosphärenempfindlichkeit
Die schützende Siliziumdioxidschicht kann durch bestimmte Ofenatmosphären, insbesondere reduzierende Gase wie Wasserstoff, beeinträchtigt werden. In solchen Fällen kann eine spezielle Beschichtung oder die Auswahl eines anderen Elementtyps erforderlich sein, um das Element zu schützen und eine angemessene Lebensdauer zu gewährleisten.
Die richtige Wahl für Ihren Ofen treffen
Ihre Auswahl sollte von Ihren spezifischen betrieblichen Zielen geleitet werden, wobei das Ofendesign, die Prozessanforderungen und die Kosten abgewogen werden müssen.
- Wenn Ihr Hauptaugenmerk auf der allgemeinen Beheizung in einem Labor oder einem kleinen Brennofen liegt: Beginnen Sie mit Stab- (ED) oder U-Typ-Elementen wegen ihrer Einfachheit, Vielseitigkeit und einfachen Installation.
- Wenn Ihr Hauptaugenmerk auf hoher Leistungsdichte in einem großen Industrieofen liegt: W-Typ (Dreiphasen-) und Doppelspiral- (SCR) Elemente sind für ausgewogene, Hochleistungslasten konzipiert.
- Wenn Ihr Hauptaugenmerk auf einer spezialisierten Umgebung wie der Halbleiter- oder chemischen Verarbeitung liegt: Wählen Sie eine anwendungsspezifische Güte wie DM (Reinheit) oder GC (chemische Beständigkeit), um die Prozessintegrität zu gewährleisten.
- Wenn Ihr Hauptaugenmerk auf der einfachen Verkabelung und Wartung des Ofens liegt: U-Typ-Elemente sind die ideale Wahl, da sie alle Anschlüsse auf einer Seite des Ofens ermöglichen.
Die Abstimmung der Elementgeometrie auf Ihr Ofendesign und seines Materialtyps auf Ihre Prozessumgebung ist der Schlüssel zu einem erfolgreichen Hochtemperatursystem.
Zusammenfassungstabelle:
| Form/Typ | Hauptmerkmale | Ideale Anwendungen |
|---|---|---|
| Stab (ED/DB) | Einfaches Design, einfache Installation | Allgemeine Beheizung, Labore, kleine Brennöfen |
| U-Typ | Einseitiger Verkabelungszugang | Öfen mit begrenztem Zugang, vereinfachte Wartung |
| W-Typ | Drehstrom, hohe Leistungsdichte | Große Industrieöfen, ausgewogene Lasten |
| Spirale (SC/SCR) | Hoher Widerstand, erhöhte Oberfläche | Hohe Leistungsabgabe, anspruchsvolle Temperaturanwendungen |
| GC-Typ | Chemische Beständigkeit, kontinuierlicher Hochtemperatureinsatz | Chemische und Glasindustrie, raue Umgebungen |
| DM-Typ | Hohe Reinheit, minimale Kontamination | Halbleiterfertigung, Präzisionsprozesse |
| H-Typ | Haltbarkeit bei schnellen thermischen Zyklen | Häufige Heiz-/Kühlzyklen, thermische Schockbeständigkeit |
Optimieren Sie Ihre Hochtemperaturprozesse mit KINTEKs fortschrittlichen SiC-Heizlösungen! Durch die Nutzung hervorragender F&E und eigener Fertigung bieten wir vielfältigen Laboren maßgeschneiderte Hochtemperatur-Ofensysteme. Unsere Produktlinie umfasst Muffel-, Rohr-, Drehrohrofen, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systeme, die alle durch starke Fähigkeiten zur Tiefenanpassung unterstützt werden, um Ihre einzigartigen experimentellen Anforderungen präzise zu erfüllen. Egal, ob Sie robuste SiC-Elemente für das Sintern, die Glasherstellung oder die Halbleiterverarbeitung benötigen, KINTEK liefert zuverlässige Leistung und verbesserte Effizienz. Kontaktieren Sie uns noch heute, um zu besprechen, wie wir die Fähigkeiten Ihres Labors steigern und überlegene Ergebnisse erzielen können!

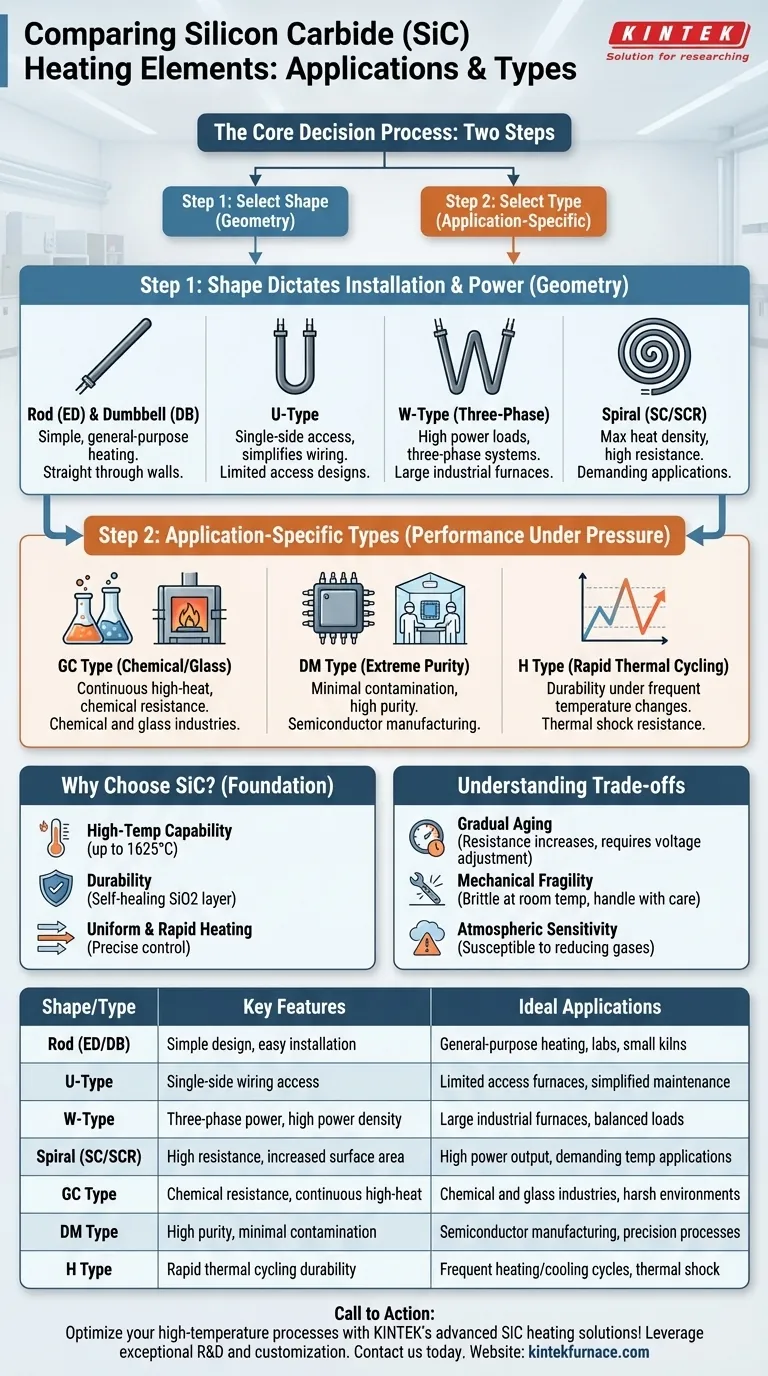

Visuelle Anleitung
