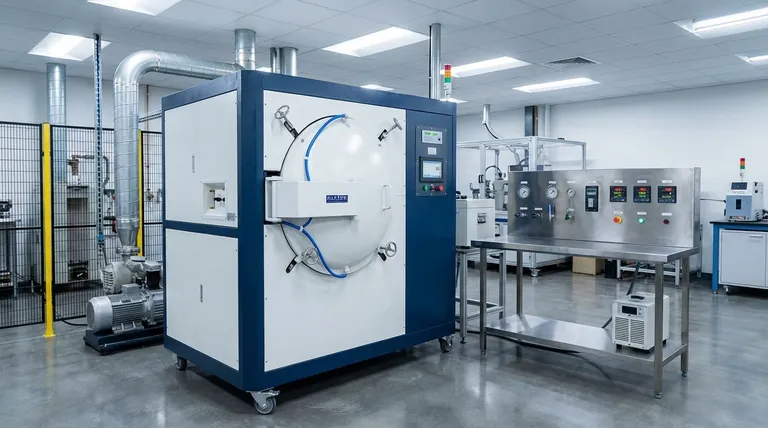

Im Kern besteht das Vakuumsystem eines Vakuumofens aus drei primären Komponentenarten. Dies sind die Vakuumpumpen, die für das Entfernen von Luft und anderen Gasen verantwortlich sind, die Vakuummessgeräte oder Messvorrichtungen, die den Druckpegel überwachen, und die Vakuumventile, die den Gasfluss steuern und verschiedene Teile des Systems isolieren.
Das Vakuumsystem ist das Herzstück eines Vakuumofens, aber es ist mehr als nur eine Liste von Teilen. Es ist ein präzise integriertes Netzwerk von Pumpen, Messgeräten und Ventilen, die im Konzert arbeiten, um eine kontrollierte, kontaminationsfreie Umgebung für die thermische Verarbeitung zu schaffen, zu messen und aufrechtzuerhalten.
Die Kernkomponenten des Vakuumsystems
Um zu verstehen, wie ein Vakuum erzeugt und aufrechterhalten wird, ist es wichtig, die Rolle jeder Komponente zu betrachten. Diese Teile arbeiten nicht isoliert, sondern als koordinierte Einheit.
Die Vakuumpumpen: Der Motor der Luftentfernung
Vakuumpumpen sind die aktiven Komponenten, die die physikalische Arbeit der Entfernung von Gasmolekülen aus der abgedichteten Ofenkammer verrichten.
Ofensysteme verwenden fast immer eine Kombination von Pumpen, von denen jede für einen anderen Druckbereich ausgelegt ist, in einem mehrstufigen Prozess.
Zuerst entfernt eine Vorvakuumpumpe (oft eine mechanische Pumpe) den Großteil der Luft und senkt den Druck von atmosphärischen Niveaus. Dann übernimmt eine Hochvakuumpumpe (wie eine Diffusions-, Turbomolekular- oder Kryopumpe), um die viel niedrigeren Drücke zu erreichen, die für die Verarbeitung erforderlich sind.
Die Vakuummessgeräte: Die Augen und Ohren des Systems
Was man nicht messen kann, kann man nicht kontrollieren. Vakuummessgeräte sind die sensorischen Instrumente, die Echtzeit-Druckmessungen im Ofen liefern.
So wie mehrere Pumpen benötigt werden, sind auch verschiedene Arten von Messgeräten erforderlich, um den großen Druckbereich, vom Grobvakuum bis zum Hochvakuum, genau zu messen. Kein einzelnes Messgerät kann das gesamte Spektrum effektiv abdecken.
Diese Messung ist entscheidend, damit das Steuerungssystem weiß, wann zwischen Pumpen umgeschaltet, der Heizzyklus gestartet oder Kühlgase eingeleitet werden sollen.
Die Vakuumventile: Die Tore und Steuerungen
Ventile sind die Torwächter des Vakuumsystems. Sie bieten die notwendige Kontrolle, um den Gasfluss zu lenken und Komponenten zu isolieren.
Wichtige Ventile umfassen ein Hauptventil zur Isolierung der Kammer von der Hochvakuumpumpe, ein Vorleitungsventil zwischen der Hochvakuum- und der Vorvakuumpumpe und ein Vorvakuumventil, um die Kammer direkt mit der Vorvakuumpumpe zu verbinden. Entlüftungs- oder Nachfüllventile werden auch verwendet, um die Kammer wieder auf atmosphärischen Druck zu bringen oder Prozessgase einzuleiten.
Die Rohrleitungen und die Kammer: Das Gefäß und die Wege
Obwohl es sich nicht um aktive Komponenten handelt, sind die Ofenkammer und die Verbindungsrohrleitungen integraler Bestandteil des Systems. Die Vakuumkammer muss ein robustes, luftdichtes Gefäß sein, das sowohl hohen Temperaturen als auch externem atmosphärischem Druck standhält.
Die Rohrleitungen verbinden die Pumpen, Messgeräte und Ventile mit der Kammer und bilden den vollständigen Weg für die Gasentfernung. Das Design dieser Verrohrung ist entscheidend für eine effiziente Pumpgeschwindigkeit.
Wie das System in den Ofen passt
Das Vakuumsystem ist eines von mehreren kritischen Subsystemen in einem vollständigen Vakuumofen. Das Verständnis seiner Beziehung zu anderen Teilen verdeutlicht seinen Zweck.
Heiz- und Kühlsysteme
Der gesamte Grund für die Erzeugung eines Vakuums ist die Bereitstellung einer sauberen Umgebung für die Heiz- und Kühlsysteme. Das Vakuum verhindert Oxidation und Kontamination von Materialien bei erhöhten Temperaturen, die von Heizelementen aus Materialien wie Graphit oder Molybdän erzeugt werden.
Das Steuerungssystem
Das Steuerungssystem ist das Gehirn, das den gesamten Betrieb orchestriert. Es koordiniert das Vakuumsystem mit den Heiz- und Kühlzyklen basierend auf einem vorprogrammierten Rezept und verwendet Rückmeldungen von den Vakuummessgeräten und Temperatursensoren, um sicherzustellen, dass der Prozess den Spezifikationen entspricht.
Die Kompromisse und Fallstricke verstehen
Das Design eines Vakuumsystems ist eine Reihe von technischen Kompromissen. Die getroffenen Entscheidungen wirken sich direkt auf Leistung, Kosten und Eignung für eine gegebene Anwendung aus.
Vorvakuumpumpen vs. Hochvakuumpumpen
Der zweistufige Pumpvorgang ist ein grundlegendes Konzept. Eine Vorvakuumpumpe ist effizient beim Bewegen großer Gasmengen bei höheren Drücken, kann aber nicht die tiefen Vakuumniveaus erreichen, die für die meisten Prozesse erforderlich sind. Eine Hochvakuumpumpe zeichnet sich bei niedrigeren Drücken aus, kann aber erst in Betrieb genommen werden, wenn ein Grobvakuum hergestellt wurde.
Sauberkeit und Kontaminationsrisiko
Ein wichtiger Kompromiss betrifft die Art der verwendeten Pumpen. Herkömmliche „nasse“ Pumpen verwenden Öl zur Abdichtung und Schmierung (z.B. ölgedichtete mechanische Pumpen und Diffusionspumpen). Obwohl sie effektiv sind, bergen sie das Risiko, dass Öldampf in die Vakuumkammer „zurückströmt“ und die Teile kontaminiert.
„Trockene“ Pumpen (wie Scroll- oder Turbomolekularpumpen) verwenden kein Öl im Vakuumvolumen und bieten eine viel sauberere Umgebung. Diese Sauberkeit geht mit höheren Anfangskosten einher, ist aber für empfindliche Anwendungen wie medizinische Implantate oder Luft- und Raumfahrtkomponenten unerlässlich.
Kosten vs. erforderliches Vakuumniveau
Je tiefer das erforderliche Vakuum, desto komplexer und teurer wird das System. Das Erreichen eines Ultrahochvakuums (UHV) erfordert mehrere Pumpstufen, spezielle „trockene“ Pumpen und sorgfältig konstruierte Kammern aus Materialien mit geringer Ausgasung. Für viele allgemeine Wärmebehandlungsanwendungen ist ein einfacheres und kostengünstigeres Nasssystem vollkommen ausreichend.
Die richtige Wahl für Ihr Ziel treffen
Die Konfiguration Ihres Vakuumsystems sollte sich nach den Anforderungen Ihres Prozesses richten.
- Wenn Ihr Hauptaugenmerk auf allgemeiner Wärmebehandlung oder Anlassen liegt: Ein Standard-, robustes System mit einer ölgedichteten mechanischen Pumpe und einer Diffusionspumpe ist oft die kostengünstigste Lösung.
- Wenn Ihr Hauptaugenmerk auf hochreinem Hartlöten oder der Verarbeitung medizinischer Geräte liegt: Ein „trockenes“ System mit einer Turbomolekular-Hochvakuumpumpe ist entscheidend, um jegliches Risiko einer Ölkontamination auszuschließen.
- Wenn Ihr Hauptaugenmerk auf dem Erreichen eines Ultrahochvakuums für Forschung oder Elektronik liegt: Sie benötigen ein mehrstufiges Trockensystem, das möglicherweise Ionen- oder Kryopumpen sowie spezielle Kammermaterialien und Ausheizverfahren umfasst.
Letztendlich ist das Verständnis, dass das Vakuumsystem eine miteinander verbundene Einheit aus Pumpen, Messgeräten und Ventilen ist, der Schlüssel zum effektiven Betrieb und zur Fehlerbehebung jedes Vakuumofens.
Zusammenfassungstabelle:
| Komponententyp | Wichtige Beispiele | Hauptfunktion |
|---|---|---|
| Vakuumpumpen | Vorvakuumpumpe (z.B. mechanisch), Hochvakuumpumpe (z.B. turbomolekular) | Entfernen von Gasen zur Erzeugung und Aufrechterhaltung von Vakuumniveaus |
| Vakuummessgeräte | Verschiedene Typen für unterschiedliche Druckbereiche | Überwachen und Messen des Drucks in Echtzeit |
| Vakuumventile | Hauptventil, Vorleitungsventil, Grobvakuumventil | Steuerung des Gasflusses und Isolierung von Systemteilen |
