Extreme thermische Umgebungen erfordern berührungslose Lösungen. Bei der Synthese von Einkristallen aus Aluminiumnitrid (AlN) erreichen die Prozesstemperaturen 1700°C, was den Einsatz von Standard-Kontaktfühlern wie Thermoelementen aufgrund der rauen Bedingungen unmöglich macht. Ein hochpräzises Infrarot-Pyrometer ist das einzig praktikable Instrument zur Überwachung des Tiegels durch ein optisches Fenster, um die für eine erfolgreiche Kristallisation erforderliche strenge thermische Stabilität zu gewährleisten.
Der Erfolg beim AlN-Wachstum hängt von der Aufrechterhaltung einer präzisen konstanten Temperaturzone in einer feindlichen 1700°C-Umgebung ab. Das Infrarot-Pyrometer liefert das notwendige Echtzeit-Feedback ohne Kontakt, um kritische langsame Abkühlprotokolle durchzuführen, die die endgültige Kristallqualität direkt bestimmen.
Physikalische Einschränkungen überwinden
Die 1700°C-Barriere
Standard-Kontaktmessgeräte versagen bei der extremen Hitze, die für das AlN-Wachstum erforderlich ist. Herkömmliche Thermoelemente können dem direkten Kontakt mit der Wachstumsumgebung bei 1700°C nicht standhalten.
Die optische Lösung
Um die Einschränkungen des physischen Kontakts zu umgehen, nutzt das System ein optisches Fenster. Dies ermöglicht es dem hochpräzisen Infrarot-Pyrometer, den Tiegelbereich in Echtzeit von außerhalb der Hochtemperaturzone zu überwachen.
Die Kritikalität der thermischen Präzision
Einrichtung einer konstanten Temperaturzone
Das Wachstum von Einkristallen erfordert eine unglaublich stabile Umgebung. Das Pyrometer stellt sicher, dass das Experiment innerhalb einer präzisen konstanten Temperaturzone bleibt und Schwankungen verhindert, die die Keimbildung stören könnten.
Kontrolle der Abkühlrate
Die kritischste Phase des Prozesses ist die Abkühlphase. Das Pyrometer liefert die Daten, die zur Aufrechterhaltung einer spezifischen langsamen Abkühlrate von 8,33 °C/h erforderlich sind.
Auswirkungen auf die Kristallmorphologie
Diese strenge Einhaltung der langsamen Abkühlrate ist nicht willkürlich. Sie ist entscheidend für die Erzielung einer hochwertigen Kristallmorphologie bei spontan gebildetem AlN und gewährleistet die strukturelle Integrität des Endprodukts.
Abwägungen verstehen
Abhängigkeit von optischer Klarheit
Da die Messung auf einem optischen Fenster basiert, ist das System auf eine klare Sichtlinie angewiesen. Jede Behinderung oder Trübung des Fensters könnte die Genauigkeit der Temperaturmessung beeinträchtigen.
Indirekte Messung
Das Pyrometer überwacht den Tiegelbereich und nicht den Kristall selbst. Die Bediener müssen verstehen, dass sie die Umgebungsbedingungen rund um das Wachstum messen und nicht die Innentemperatur des Kristalls.
Die richtige Wahl für Ihr Ziel treffen
Um Ihre AlN-Wachstumseinrichtung zu optimieren, priorisieren Sie Ihre Instrumentierung basierend auf Ihren spezifischen betrieblichen Anforderungen:
- Wenn Ihr Hauptaugenmerk auf der Langlebigkeit der Ausrüstung liegt: Wählen Sie die berührungslose Infrarotüberwachung, um die Degradation und den Ausfall zu vermeiden, die bei physischen Sensoren bei 1700°C üblich sind.
- Wenn Ihr Hauptaugenmerk auf der Kristallqualität liegt: Stellen Sie sicher, dass Ihr Pyrometer genügend Präzision bietet, um die Abkühlrate von 8,33 °C/h strikt einzuhalten, da diese die endgültige Morphologie bestimmt.
Präzisionsüberwachung ist die Brücke zwischen einer volatilen Hochtemperaturumgebung und einer perfekten Kristallstruktur.
Zusammenfassungstabelle:
| Merkmal | Anforderung für AlN-Wachstum | Rolle des Infrarot-Pyrometers |
|---|---|---|
| Temperaturbereich | Bis zu 1700°C | Berührungslose Überwachung über die Grenzen von Thermoelementen hinaus |
| Abkühlpräzision | 8,33 °C/h langsame Abkühlrate | Echtzeit-Feedback für strikte Protokollbefolgung |
| Stabilitätsziel | Konstante Temperaturzone | Verhindert Schwankungen zur Sicherstellung des Keimbildungserfolgs |
| Messmethode | Zugang über optisches Fenster | Ermöglicht Messung ohne Sensor-Degradation |
Verbessern Sie Ihre Kristallwachstumspräzision mit KINTEK
Hochwertige Aluminiumnitrid (AlN)-Kristalle erfordern eine rigorose thermische Kontrolle, die Standardgeräte einfach nicht bieten können. Mit Unterstützung von F&E und Fertigungsexperten bietet KINTEK leistungsstarke Laborlösungen, darunter Muffel-, Rohr-, Rotations-, Vakuum- und CVD-Systeme, die alle für Ihre spezifischen Hochtemperaturanforderungen voll anpassbar sind.
Ob Sie die AlN-Produktion skalieren oder fortgeschrittene Materialforschung betreiben, unsere Systeme bieten die Stabilität und Präzision, die für eine perfekte Kristallmorphologie erforderlich sind. Kontaktieren Sie KINTEK noch heute, um Ihre spezifischen Anforderungen mit unserem technischen Team zu besprechen und zu erfahren, wie unsere anpassbaren Öfen Ihre Laborergebnisse optimieren können.

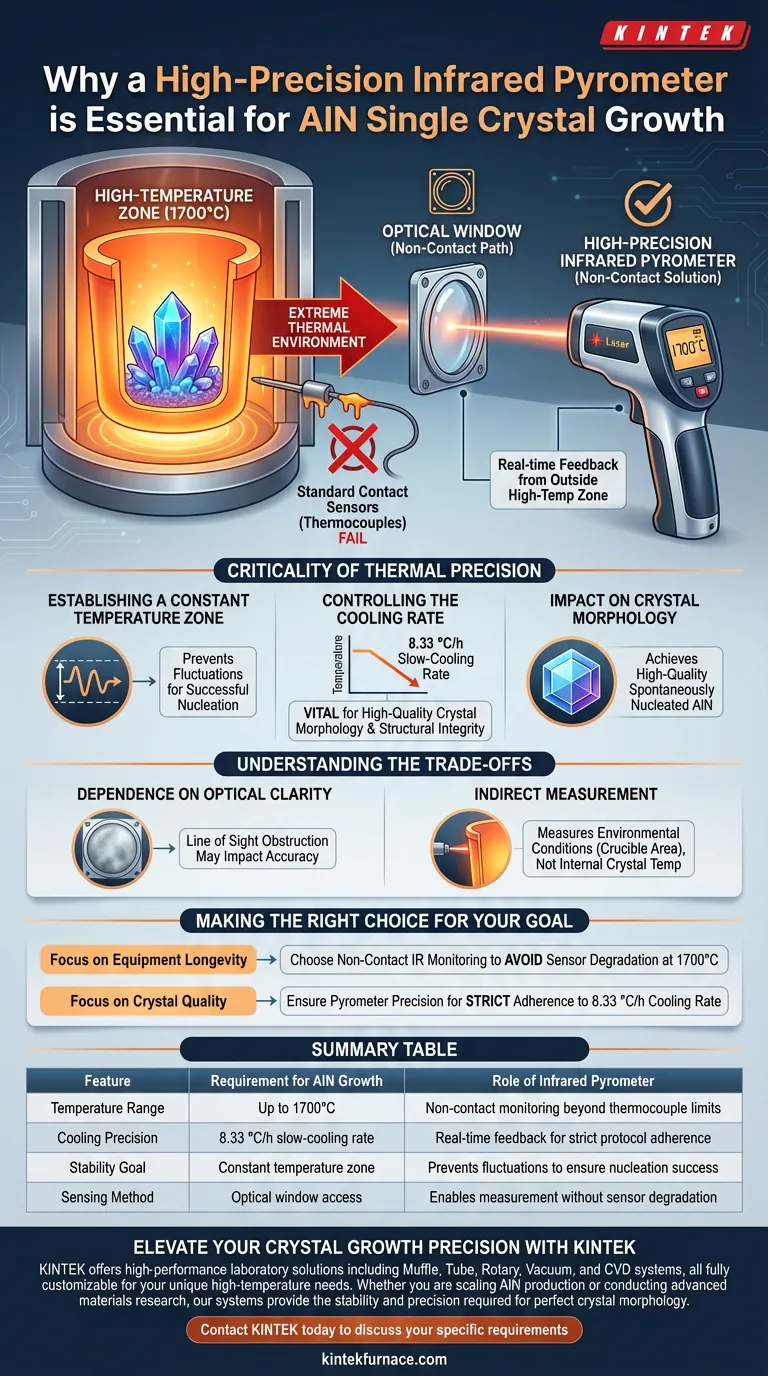

Visuelle Anleitung
Referenzen
- Xiaochun Tao, Zhanggui Hu. Growth of Spontaneous Nucleation AlN Crystals by Al-Base Alloy Evaporation in Nitrogen Atmosphere. DOI: 10.3390/cryst14040331
Dieser Artikel basiert auch auf technischen Informationen von Kintek Furnace Wissensdatenbank .
