Kurz gesagt, Aluminiumoxid-Keramikrohre sind üblicherweise in drei Hauptkonfigurationen erhältlich: beidseitig offen, einseitig geschlossen und mehrkanalige Isolatoren. Diese Rohre werden in einer breiten Palette von Größen hergestellt, von miniaturisierten Isolatoren mit Durchmessern von nur 0,020 Zoll bis hin zu großen Ofenrohren mit Durchmessern von über 6 Zoll und Längen von bis zu 36 Zoll.
Die Auswahl des richtigen Aluminiumoxidrohrs geht über die reinen Abmessungen hinaus. Die entscheidende Entscheidung liegt in der Übereinstimmung der Rohrk_onfiguration_ und, was noch wichtiger ist, der Materialreinheit mit den spezifischen thermischen, elektrischen und mechanischen Anforderungen Ihrer Anwendung.
Die drei primären Rohrkonfigurationen
Das Verständnis des Zwecks jeder Rohrart ist der erste Schritt zur richtigen Auswahl. Jede Geometrie wurde entwickelt, um ein spezifisches technisches Problem zu lösen.
Beidseitig offene Rohre
Dies ist die gängigste Konfiguration und wird für Anwendungen verwendet, die einen Durchgang erfordern. Dazu gehören Prozessrohre in Öfen, Schutzhülsen für Stäbe oder Kanäle für den Gasfluss.
Standardgrößen für beidseitig offene Rohre reichen von 0,020 Zoll Außendurchmesser x 0,008 Zoll Innendurchmesser x 6 Zoll Länge bis hin zu 4,25 Zoll Außendurchmesser x 3,875 Zoll Innendurchmesser x 36 Zoll Länge.
Einseitig geschlossene Rohre
Diese Rohre sind dafür konzipiert, eine Substanz aufzunehmen oder einen Sensor vor einer rauen Umgebung zu schützen. Sie werden häufig als Thermowellen zum Schutz von Thermoelementen oder als einseitig geschlossene Tiegel verwendet.
Typische Größen für einseitig geschlossene Rohre reichen von 0,125 Zoll Außendurchmesser x 0,063 Zoll Innendurchmesser x 3 Zoll Länge bis hin zu 6,5 Zoll Außendurchmesser x 6 Zoll Innendurchmesser x 24 Zoll Länge.
Mehrkanalige Isolatoren
Diese Rohre weisen zwei oder mehr parallele Bohrungen auf, die sich über ihre gesamte Länge erstrecken. Ihr einziger Zweck ist die Durchführung und elektrische Isolierung mehrerer Drähte, wie z. B. für Heizelemente oder Thermoelementleitungen.
Gängige Größen für mehrkanalige Rohre reichen von 0,031 Zoll Außendurchmesser x 0,007 Zoll Bohrungsdurchmesser x 12 Zoll Länge bis hin zu 0,375 Zoll Außendurchmesser x 0,125 Zoll Bohrungsdurchmesser x 36 Zoll Länge.
Über die Geometrie hinaus: Die entscheidende Rolle der Aluminiumoxidreinheit
Während Größe und Form die Funktion des Rohres bestimmen, bestimmt seine Reinheit seine Leistungsgrenzen. Die Aluminiumoxidreinheit bezieht sich auf den Prozentsatz an Aluminiumoxid (Al₂O₃) im keramischen Material.
Was Reinheit für die Leistung bedeutet
Höhere Reinheitsgrade, die weniger Bindemittel und Verunreinigungen enthalten, weisen überlegene Eigenschaften auf. Die beiden gängigsten hochreinen Güteklassen sind 99,5 % und 99,8 %.
Mit zunehmender Reinheit steigen auch wichtige Kennzahlen wie maximale Gebrauchstemperatur, Dichte, elektrischer Widerstand und Festigkeit.
Standard-Hochreinheitsgrade
Obwohl die Reinheitsgrade von 88 % bis über 99,8 % reichen können, werden in den meisten Hochleistungsanwendungen 99,5 % oder 99,8 % Aluminiumoxid verwendet.
Die Güteklasse 99,8 % weist eine messbar höhere Dichte, Biegefestigkeit und Druckfestigkeit auf und ist daher die Wahl für die anspruchsvollsten Umgebungen.
Die Kompromisse verstehen
Die Auswahl des idealen Rohres erfordert einen Ausgleich zwischen Leistungsanforderungen und praktischen Einschränkungen.
Leistung vs. Kosten
Der bedeutendste Kompromiss sind die Kosten. Hochreineres Aluminiumoxid erfordert raffiniertere Rohstoffe und kontrolliertere Brennprozesse, wodurch 99,8 % Aluminiumoxid merklich teurer ist als 99,5 %.
Für Anwendungen, die die absoluten thermischen oder mechanischen Grenzen nicht ausschöpfen, bietet die Güteklasse 99,5 % oft den besten Wert.
Thermenschockfestigkeit
Aluminiumoxid ist eine außergewöhnlich starke Keramik, aber auch spröde. Es kann anfällig für Brüche durch thermischen Schock sein – sehr schnelle Temperaturänderungen.
Höhere Reinheitsgrade bieten im Allgemeinen eine bessere Beständigkeit gegen thermischen Schock, aber bei der Gestaltung von Heiz- und Kühlzyklen muss immer Vorsicht geboten sein.
Maßtoleranzen
Obwohl eine breite Palette von Standardgrößen verfügbar ist, können kundenspezifische Abmessungen hergestellt werden. Dies ist jedoch oft mit erheblichen Werkzeugkosten und Vorlaufzeiten verbunden.
Beachten Sie, dass lange, dünne Rohre aufgrund des Hochtemperatur-Fertigungsprozesses leichte Abweichungen in der Geradheit (Verbiegung) aufweisen können.
Die richtige Wahl für Ihre Anwendung treffen
Lassen Sie sich von Ihrem Hauptziel bei der Auswahl leiten.
- Wenn Ihr Hauptaugenmerk auf maximaler thermischer und chemischer Beständigkeit liegt: Wählen Sie die höchstmögliche Reinheitsstufe, typischerweise 99,8 % Aluminiumoxid.
- Wenn Sie mehrere Drähte in einer Hochtemperaturzone isolieren müssen: Ein mehrkanaliger Isolator ist die zweckbestimmte und effektivste Lösung.
- Wenn Sie ein universelles Ofenprozessrohr bauen: Ein beidseitig offenes Rohr mit 99,5 % Reinheit bietet wahrscheinlich die beste Balance zwischen Leistung und Kosten.
- Wenn Sie ein einseitig geschlossenes Gefäß erstellen oder einen Sensor schützen müssen: Ein einseitig geschlossenes Rohr in einer Reinheitsklasse, die Ihrer Temperaturanforderung entspricht, ist die richtige Wahl.
Indem Sie die Konfiguration und Reinheit des Rohres auf Ihre spezifischen Betriebsbedingungen abstimmen, stellen Sie sowohl Zuverlässigkeit als auch Kosteneffizienz für Ihr Projekt sicher.
Zusammenfassungstabelle:
| Konfiguration | Gängiger Größenbereich | Wichtige Anwendungen |
|---|---|---|
| Beidseitig offen | Außendurchmesser: 0,020 Zoll - 4,25 Zoll, Innendurchmesser: 0,008 Zoll - 3,875 Zoll, Länge: bis zu 36 Zoll | Ofenprozessrohre, Gasdurchflusskanäle, Schutzhülsen |
| Einseitig geschlossen | Außendurchmesser: 0,125 Zoll - 6,5 Zoll, Innendurchmesser: 0,063 Zoll - 6 Zoll, Länge: bis zu 24 Zoll | Thermowellen, Tiegel, Sensorschutz |
| Mehrkanalige Isolatoren | Außendurchmesser: 0,031 Zoll - 0,375 Zoll, Bohrungsdurchmesser: 0,007 Zoll - 0,125 Zoll, Länge: bis zu 36 Zoll | Elektrische Isolierung für mehrere Drähte in Hochtemperaturbereichen |
| Reinheitsgrade | 99,5 % und 99,8 % Aluminiumoxid | Höhere Reinheit für bessere Temperaturbeständigkeit, Festigkeit und elektrischen Widerstand |
Benötigen Sie ein kundenspezifisches Aluminiumoxid-Keramikrohr für Ihr Labor? Durch die Nutzung hervorragender F&E- und Eigenfertigungskapazitäten bietet KINTEK vielfältigen Laboren fortschrittliche Hochtemperatur-Ofenlösungen. Unsere Produktlinie, einschließlich Muffel-, Rohr-, Drehrohröfen, Vakuum- und Atmosphärenöfen sowie CVD/PECVD-Systemen, wird durch unsere starke Fähigkeit zur Tiefenanpassung ergänzt, um einzigartige experimentelle Anforderungen präzise zu erfüllen. Kontaktieren Sie uns noch heute, um zu besprechen, wie wir zuverlässige, kostengünstige Rohre liefern können, die auf Ihre spezifischen thermischen, elektrischen und mechanischen Anforderungen zugeschnitten sind!

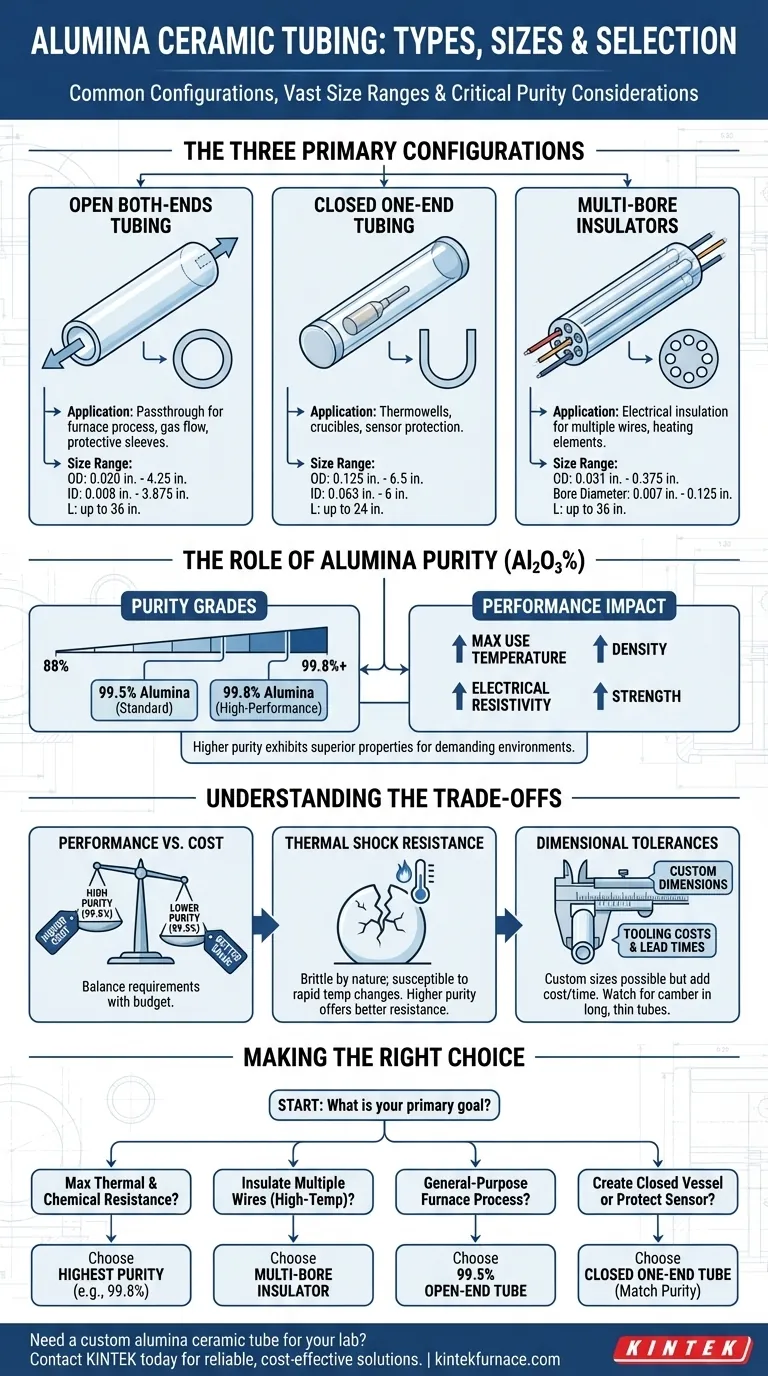

Visuelle Anleitung
