Im Kern funktionieren Materialien mit positivem Temperaturkoeffizienten (PTC) als Heizelemente, indem sie eine einzigartige physikalische Eigenschaft nutzen: Ihr elektrischer Widerstand ist zunächst niedrig, steigt aber dramatisch an, sobald eine bestimmte Temperatur erreicht ist. Dieser Widerstandsanstieg drosselt effektiv den elektrischen Strom, wodurch sich das Heizelement selbst in seiner Temperatur begrenzt, ohne dass externe Steuerungen erforderlich sind.
Im Gegensatz zu herkömmlichen Heizgeräten, die separate Thermostate benötigen, um Überhitzung zu verhindern, verfügen PTC-Elemente über einen direkt in ihre Materialzusammensetzung integrierten Sicherheitsmechanismus. Dies macht sie inhärent sicherer und energieeffizienter für eine Vielzahl von Anwendungen.
Das Grundprinzip: Widerstandsheizung
Der Joule-Heizeffekt
Alle Widerstandsheizungen, einschließlich PTC-Elemente, basieren auf einem Prinzip, das als Joule-Heizeffekt bekannt ist. Wenn ein elektrischer Strom durch ein Material mit elektrischem Widerstand fließt, erzeugt er Wärme.
Die erzeugte Wärmemenge ist eine Funktion des Quadrats des Stroms multipliziert mit dem Widerstand. Dies ist die Grundlage der elektrischen Heizung.
Traditioneller vs. PTC-Widerstand
Ein traditionelles Heizelement, wie ein Nichromdraht, hat einen relativ stabilen und konstanten Widerstand. Es erzeugt weiterhin Wärme und wird heißer, solange Strom angelegt wird, wodurch die Gefahr einer Überhitzung besteht, wenn es nicht durch einen externen Sensor und Regler gesteuert wird.
PTC-Materialien verhalten sich anders. Ihr Widerstand ist nicht konstant; er ist direkt und dramatisch mit ihrer Temperatur verbunden.
Wie PTC-Materialien sich selbst regulieren
Die anfängliche Heizphase
Wenn ein PTC-Heizelement kalt ist, ist sein elektrischer Widerstand sehr niedrig. Dies ermöglicht einen relativ hohen Stromfluss, was zu einer schnellen Wärmeerzeugung und einer kurzen Aufwärmphase führt.
Erreichen der „Schalt“-Temperatur
Jedes PTC-Material ist mit einer spezifischen „Schalt“-Temperatur ausgelegt, die oft als Curie-Temperatur bezeichnet wird. Wenn sich das Material erwärmt und sich dieser kritischen Temperatur nähert, verschiebt sich seine innere Kristallstruktur.
Diese strukturelle Veränderung führt dazu, dass der elektrische Widerstand in einem sehr engen Temperaturbereich sprunghaft ansteigt, oft um mehrere Größenordnungen.
Erreichen des thermischen Gleichgewichts
Dieser starke Widerstandsanstieg reduziert den durch das Element fließenden Strom drastisch. Da die Wärmeerzeugung vom Strom abhängt, sinkt die Wärmeabgabe rapide.
Das Element wird nicht mehr heißer und geht in einen Zustand des thermischen Gleichgewichts über. Es erzeugt gerade genug Wärme, um das auszugleichen, was an die Umgebung verloren geht, und hält so effektiv eine stabile Betriebstemperatur aufrecht.
Die Kompromisse der PTC-Heizung verstehen
Der Vorteil: Inhärente Sicherheit
Der wichtigste Vorteil der PTC-Technologie ist ihre inhärente Sicherheit. Da sie physikalisch nicht in der Lage ist, über ihre Auslegungstemperatur hinaus zu überhitzen, wird das Risiko von Bränden oder Schäden durch ein unkontrolliertes thermisches Ereignis praktisch eliminiert. Dies vereinfacht das Design und erhöht die Produktzuverlässigkeit.
Der Vorteil: Energieeffizienz
PTC-Heizelemente sind im Dauerbetrieb hoch effizient. Sie ziehen nur während des anfänglichen Aufwärmens maximale Leistung. Sobald die Temperatur erreicht ist, sinkt ihr Stromverbrauch automatisch auf das Minimum, das zur Aufrechterhaltung der Temperatur erforderlich ist, wodurch Energieverschwendung vermieden wird.
Die Einschränkung: Fester Temperatursollwert
Die selbstreinigende Temperatur ist eine intrinsische Eigenschaft des PTC-Materials selbst. Sie können diesen Sollwert nicht einfach anpassen; er wird während des Herstellungsprozesses festgelegt. Anwendungen, die eine variable Temperaturregelung erfordern, sind möglicherweise besser mit traditionellen Systemen bedient.
Die Einschränkung: Einschaltstrom
Beim Kaltstart kann der sehr niedrige Anfangswiderstand eines PTC-Elements einen hohen Einschaltstrom verursachen. Ihre Stromversorgung und Ihr Schaltungsschutz müssen so ausgelegt sein, dass sie diesen kurzen, hohen Leistungsbedarf ohne Ausfall bewältigen.
Die richtige Wahl für Ihre Anwendung treffen
Die Wahl zwischen einem PTC- und einem herkömmlichen Widerstandsheizelement hängt vollständig von den nicht verhandelbaren Anforderungen Ihres Projekts ab.
- Wenn Ihr Hauptaugenmerk auf Sicherheit und langfristiger Zuverlässigkeit liegt: PTC-Heizelemente sind die überlegene Wahl aufgrund ihrer eingebauten selbstregulierenden Eigenschaften, die eine Überhitzung verhindern.
- Wenn Ihr Hauptaugenmerk auf der Minimierung des Energieverbrauchs in einem stationären System liegt: PTC-Heizelemente zeichnen sich dadurch aus, dass sie die Leistungsaufnahme automatisch reduzieren, sobald die Zieltemperatur erreicht ist.
- Wenn Ihr Hauptaugenmerk auf einer einstellbaren, hochpräzisen Temperaturregelung liegt: Ein herkömmliches Widerstandselement, gepaart mit einem Sensor und einem PID-Regler, bietet größere Flexibilität.
Indem Sie dieses grundlegende Prinzip der Selbstregulierung verstehen, können Sie die Heiztechnologie, die am besten zu Ihren Designzielen passt, souverän auswählen.
Übersichtstabelle:
| Aspekt | PTC-Heizelemente |
|---|---|
| Prinzip | Der Widerstand steigt mit der Temperatur, was eine Selbstregulierung bewirkt |
| Hauptvorteil | Inhärente Sicherheit vor Überhitzung und Energieeffizienz |
| Einschränkung | Fester Temperatursollwert und hoher Einschaltstrom |
| Ideal für | Anwendungen, die Sicherheit und Effizienz im Dauerbetrieb priorisieren |
Rüsten Sie Ihr Labor mit den fortschrittlichen Heizlösungen von KINTEK auf
Durch außergewöhnliche Forschung und Entwicklung sowie eigene Fertigung bietet KINTEK verschiedenen Laboren fortschrittliche Hochtemperatur-Ofenlösungen. Unsere Produktpalette, einschließlich Muffel-, Rohr-, Drehrohröfen, Vakuum- & Atmosphärenöfen sowie CVD/PECVD-Systemen, wird durch eine starke Anpassungsfähigkeit ergänzt, um einzigartige experimentelle Anforderungen präzise zu erfüllen. Wenn Sie eine erhöhte Sicherheit, Energieeffizienz oder maßgeschneiderte Heizung für Ihre Projekte anstreben, kontaktieren Sie uns noch heute, um zu erfahren, wie unsere PTC- und anderen Heiztechnologien Ihren Erfolg vorantreiben können!

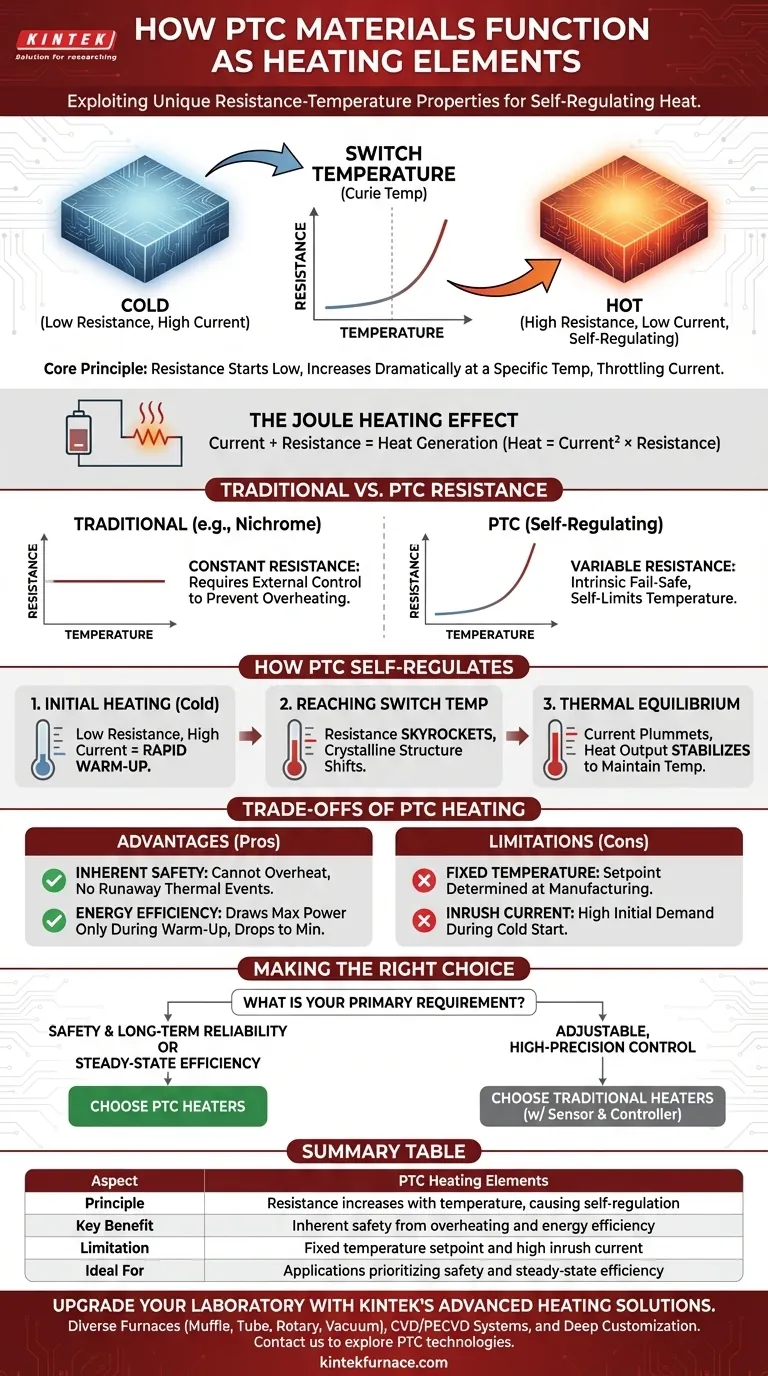

Visuelle Anleitung
